2018年4月11日，工業和信息化部、公安部和交通運輸部聯合發布“關于印發《智能網聯汽車道路測試管理規范（試行）》的通知”，為我國智能網聯汽車道路測試提供了相關法律依據。三部委在賦予智能網聯汽車上路資格的同時，也提出了若干嚴格的條件。



其中，在第二章“測試主體、測試駕駛?cè)思皽y試車輛”的第七條第（四）點中，三部委要求：具備車輛狀態記錄、存儲及在線監控功能，能實時回傳下列第1、2、3項信息，并自動記錄和存儲下列各項信息在車輛事故或失效狀況發生前至少90秒的數據，數據存儲時間不少于3年：



1.車輛控制模式；



2.車輛位置；



3.車輛速度、加速度等運動狀態；



4.環境感知與響應狀態；



5.車輛燈光、信號實時狀態；



6.車輛外部360度視頻監控情況；



7.反映測試駕駛?cè)撕腿藱C(jī)交互狀態的車內視頻及語音監控情況；



8.車輛接收的遠程控制指令（如有）；



9.車輛故障情況（如有）。

由此可以看出，上述條件除了對進行道路測試的智能網聯汽車有若干功能性要求外，還在相關領域?qū)⑼苿?dòng)若干新一代通信、監控、控制和存儲等技術的發展，為智能網聯汽車專用SoC的開發提供新的市場機會。



嵌入式FPGA（eFPGA）將在這類芯片中扮演重要角色。如為了滿足第六條中提到的車輛外部360度視頻監控?cái)?shù)據的獲取和處理，采用eFPGA來設計相關功能芯片具有很明顯的優勢。作為同時提供獨立FPGA芯片和eFPGA IP產品的公司，Achronix可以幫助智能汽車SoC設計人員先在FPGA芯片上開發和調試相關功能，而在市場進入批量化應用后無需顯著修改設計，立即將設計移植到搭載了eFPGA的SoC之上。



有關eFPGA如何支持嵌入式360度視域視覺系統設計，請閱讀Achronix Semiconductor資深產品營銷經理Alok Sanghavi的文章，標題為“將eFPGA應用于嵌入式360度視域視覺系統中”。





帶有多個高分辨率攝像頭的嵌入式360°視域視覺系統已經進入了各種應用中，如汽車傳感器融合、視頻監控、目標檢測、運動分析等。在此類系統中，多個實時攝像機的視頻流（最多6個） 被匯聚在一起逐幀處理，進行失真和其他圖像偽影校正，調整曝光和白平衡，然后動態拼接成一個360°全景視圖，以4K清晰度和60 fps幀頻輸出，最終投影到一個球形坐標空間上。



目前用于此類應用的高分辨率魚眼相機鏡頭通常具有一個廣角視域（FOV）。環視相機系統最大的瓶頸之一是: 實時到或從外部存儲器存儲/讀取和訪問多路攝像機輸入數據，然后將其作為一個單一幀進行處理。硬件需要在一幀延遲內，在輸入攝像機傳入的原始傳感器數據和拼接輸出視頻之間完成處理運行。



高性能計算平臺一直朝著與CPU一起協同使用FPGA的方向發展，以便為實時圖像處理任務提供專門的硬件加速。 這種配置使得CPU能專注于特別復雜的算法，其中它們可以快速切換線程和上下文，并將重復性任務分配給一個FPGA，以充當可配置的硬件加速器/協處理器/卸載引擎。 即使將FPGA和CPU作為分立器件使用，系統也可以提高整體效率，因?yàn)檫@些技術不會發生沖突，而是像將手套戴在手上一樣來配合在一起。



例如，從魚眼鏡頭獲得的圖像遭受嚴重失真之苦，因而基于多個相機視頻生成的拼接操作是高度計算密集型的任務，其原因?yàn)樗屈c(diǎn)像素操作。這種拼接需要大量的實時圖像處理和高度并行化的架構。但是，這種下一代的應用超過了FPGA可不斷接續實現的性能，主要是由于芯片吞吐數據的延遲。這反過來會影響整個系統的整體延遲、吞吐速度和性能。

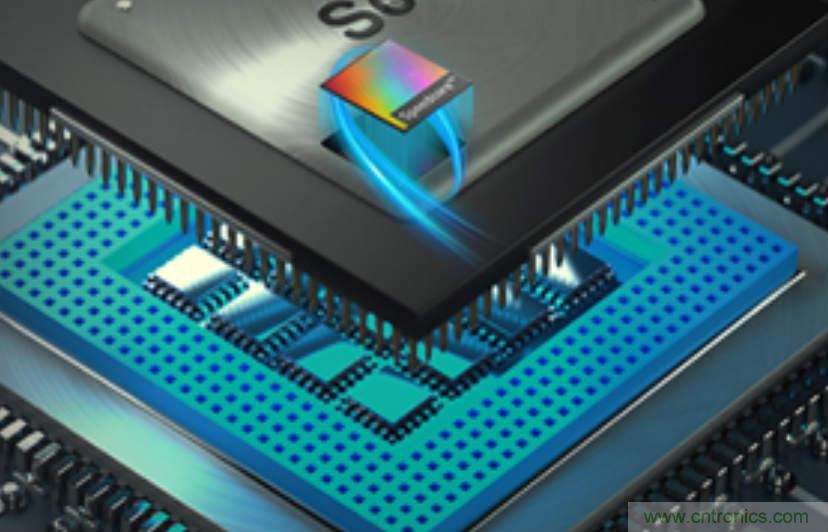

在一個SoC中加入可與CPU一起嵌入的eFPGA半導體知識產權（IP）。與一個獨立的FPGA芯片加CPU解決方案相比，嵌入式FPGA陣列結構具有獨特的優勢，主要優勢在于性能更強。一個eFPGA可通過一個寬的并行接口直接連接到ASIC（無I / O緩沖器）上，提供顯著提高的吞吐量，以及以個位數時鐘周期來計數的延遲。低延遲是復雜的圖像實時處理過程的關鍵，例如糾正魚眼鏡頭的失真這樣的處理。



利用Speedcore eFPGA IP，客戶可以定義其邏輯、內存和DSP資源需求，然后Achronix可配置其IP以滿足他們的需求。查找表（LUTs）、RAM單元塊和DSP64單元塊可以像積木一樣進行組合，為任何給定的應用創建最佳的可編程結構。 除了標準邏輯、嵌入式存儲器和DSP單元模塊之外，客戶還可以在Speedcore eFPGA結構里面定義他們自己的功能塊。通過把這些定制功能模塊與傳統構建模塊一起集成到邏輯陣列結構中，可添加優化過的功能來減少面積和提高目標應用的性能，可使eFPGA的性能得到極大的提高，特別是對嵌入式視覺和圖像處理算法非常有效。



用自定義單元塊來成功地解決高性能圖像處理就是一個很好的例子，在實現您只看一次（YOLO）這一種使用了神經網絡的、最先進的、實時對象檢測算法時，可以優于早期的方法大大提高性能。該算法依賴于大量的矩陣乘法器，而在FPGA中實現時，這些矩陣乘法器需要使用DSP和RAM模塊來構建；YOLO所需要的DSP和RAM模塊之間的最佳配置，與一個典型的FPGA陣列結構中發現的不匹配之處就會出現問題。例如，F(xiàn)PGA陣列結構可能提供18×27乘法/累加單元塊和32×128 RAM的DSP單元塊，而此時的最佳解決方案可能是帶有48×1024 RAM的16×8 DSP單元塊。通過創建實現最佳DSP和RAM模塊配置的定制單元塊，所得到的Speedcore陣列結構所使用的芯片面積就會減少40％，來實現相同的功能并且能獲得更高級別的系統性能。



在SoC中嵌入FPGA陣列結構提供了兩個額外的系統級好處：



更低的功耗 - 可編程I / O電路占獨立FPGA芯片總功耗的一半，而一個eFPGA可以與主控SoC中的其他模塊直接內部線路連接，完全不需要大型可編程I / O緩沖器。



更低的系統成本 - 由于eFPGA只需實現特定功能，eFPGA的裸片尺寸遠小于等效的獨立FPGA芯片，這是因?yàn)閑FPGA不再需要可編程的I / O緩沖器和不必要的接口邏輯。



借助超低延遲和實時處理功能，可以有效實現基于360°視域的視覺系統，具有定制單元塊的Speedcore eFPGA與同一主控SoC中的一個CPU配合使用，非常適合去實現專用功能，如目標檢測和圖像識別、變形和失真校正、以及最后將最終圖像拼接在一起。在SoC中嵌入FPGA陣列結構是超深亞微米時代系統集成的一個自然發展過程。
