幾種低通可調濾波器對比分析

發布時間:2019-09-29 責任編輯:xueqi

【導讀】以下分別詳細地為大家介紹二階壓控低通濾波器、單位增益二階壓控低通濾波器、二階低通濾波器的對比分析。

1 二階壓控低通濾波器

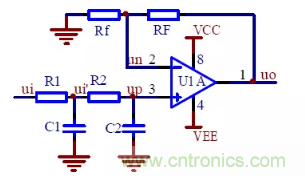

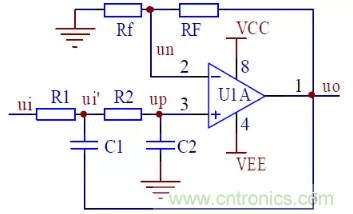

二階壓控低通濾波器電路如圖所示,由R1、C1 及R2、C2 分別構成兩個一階低通濾波器,但C1 接輸出端,引入電壓正反饋,形成壓控濾波器。

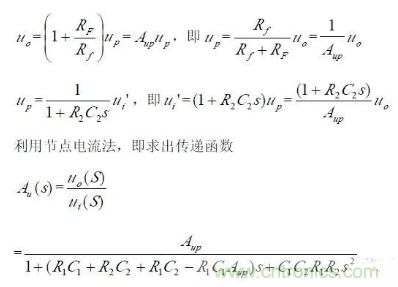

(1) 傳遞函數

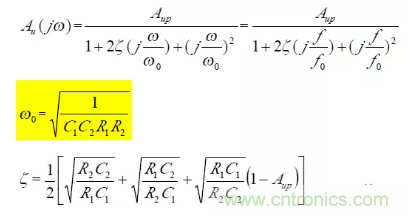

(2) 頻率特性

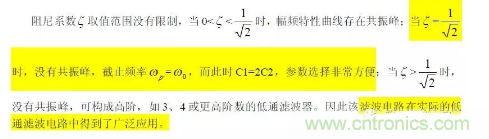

可見該低通濾波器特點是阻尼系數ζ 由電阻R1、R2,C1、C2 的比決定;而固有頻率ω0與R1、R2、C1、C2 具體數值有關,即ω0與ζ 獨立可調,互不影響。

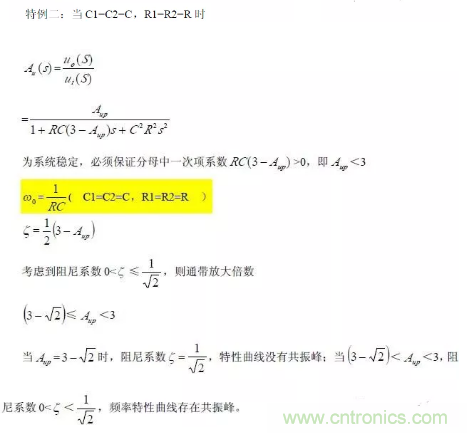

(3) 參數選擇

為方便參數匹配,考慮到標稱電容種類較少,一般選擇C1=C2=C。通過選擇不同的R1、R2 滿足特定的固有頻率ω0 、ζ 。



2單位增益二階壓控低通濾波器

對于二階壓控低通濾波器來說,當通帶放大倍數Aup =1(單位增益)時,圖所示電路變?yōu)閳D所示,其中RF=R1+R2。

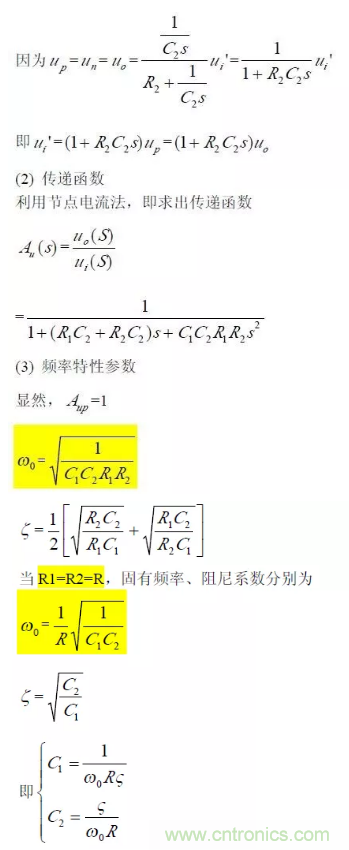

(1) 基本關系



(4) 參數選擇

在固有頻率ω0 、阻尼系數ζ 已知情況下,設計步驟如下:


3二階低通濾波器

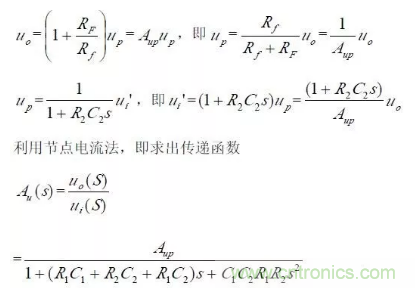

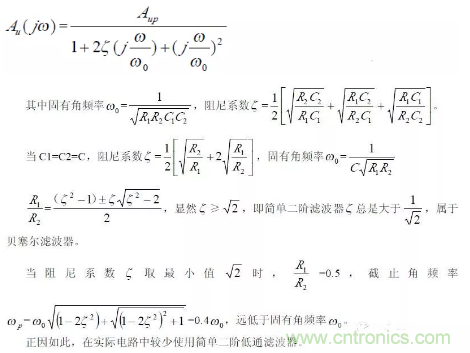

(1) 傳遞函數


(2) 頻率特性

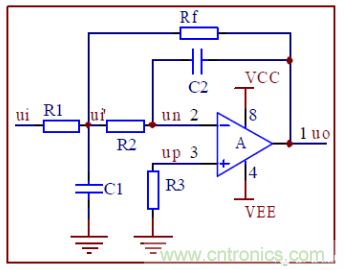

4無限增益多路反饋低通濾波器

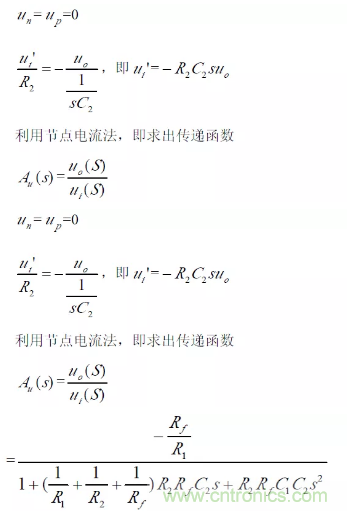

(1) 傳遞函數


(2) 頻率特性
