在這疫情大環境下，對疫苗的低溫存儲以及冷鏈運輸提出了更高的要求，那么，如何快速實現疫苗冷鏈運輸?shù)膶?shí)時監控？ZLG致遠電子針對此焦點，提供可靠的解決方案。



CAN-bus總線在冷鏈運輸中的應用

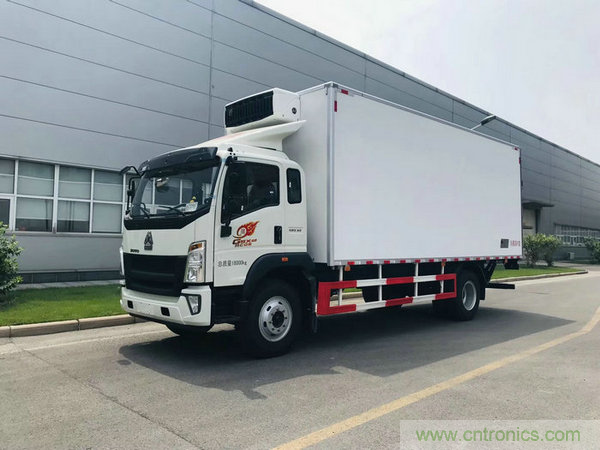

如圖1所示，疫苗冷鏈?zhǔn)侵笧楸ＷC疫苗從疫苗生產企業到接種單位運轉過程中的質量而裝備的存儲、運輸冷藏設施、設備。由于疫苗對溫度敏感，從疫苗制造的部門到疫苗使用的現場之間的每一個環節，都可能因溫度過高而失效。在儲運過程中，一旦溫度超過2℃~8℃，疫苗就要被銷毀。

為此，疫苗冷鏈運輸過程中確保溫度的穩定是重中之重。冷鏈運輸集裝箱和配送車中都配有冷藏系統。如圖2所示，為了保證通訊的實時可靠，其中冷藏機組和整車控制器主要以CAN-bus總線通信的方式。市面上也存在各種針對冷鏈物流的CAN總線傳感器。

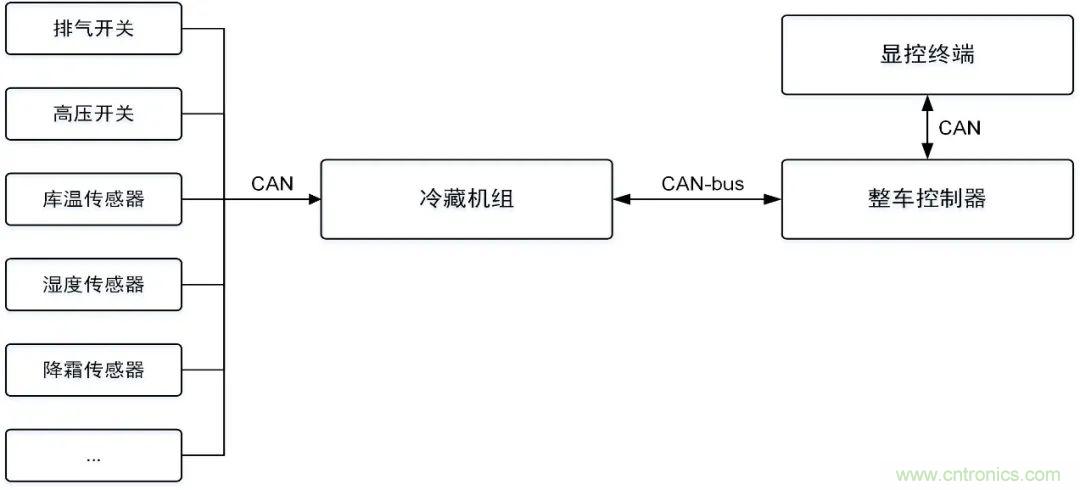

圖 2 冷鏈運輸冷藏系統示意圖



ZWS-CAN智慧云賦能“冷鏈運輸”行業



物資運輸過程中，如何遠程實時的監控冷鏈運輸車中溫度的變化，保證產品不失效呢？上圖2所示，冷藏機組內部及外部通信，依賴于CAN總線的方式。那么，只需要通過CAN-bus總線實時將溫度的報文上傳到后臺，便可以實時的監控車輛溫度變化情況。致遠電子多年致力于CAN-bus產品的開發，積累的大量的經驗，對此提出來可靠的方案。



CANDTU-400EWGR 4G遠程監控



ZLG致遠電子推出的CAN總線“黑匣子”，我們稱之為CANDTU。如圖3所示是CANDTU-400EWGR，該產品能夠?qū)⒗滏溸\(yùn)輸車上CAN總線的報文記錄在本地SD卡或者通過4G實時上傳到云平臺。用戶可以使用ZLG開發的ZWS-CAN云平臺，也可以將數據上傳到指定的云端服務器，實現數據云同步。用戶可通過平板、手機等移動終端登錄云，實時查看云平臺數據，實現“設備+云端+終端”模式下的大數據全方位處理。

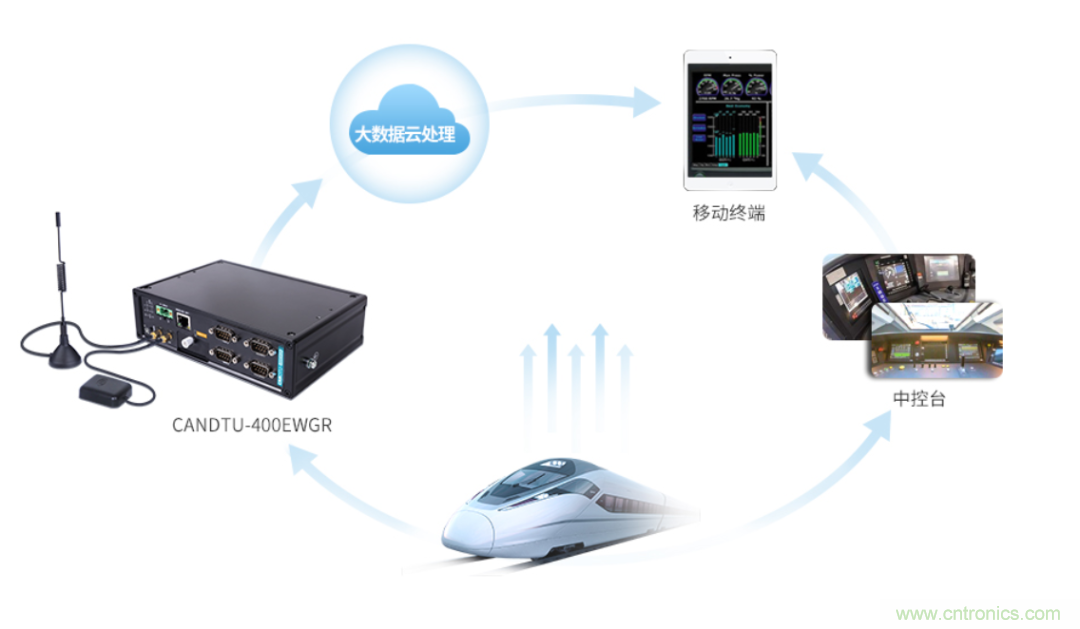

圖 3 CANDTU-400EWGR產品示意圖



GPS定位功能



CANDTU-400EWGR提供4路相互獨立的通道，用戶只需要將該產品接入到冷鏈運輸車CAN總線上，即可將數據上傳到后臺，另外，該產品有GPS功能，ZWS-CAN云端服務器可以進行地圖可視化的定位，實時顯示車輛運行速度，對車輛運行軌跡進行記錄存儲。定位精度在2m左右，對故障分析定位有較高的可信度。

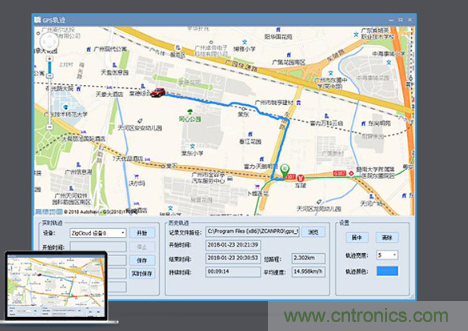

圖 4 GPS定位功能



DBC可視化分析



ZWS-CAN智慧云能夠?qū)崿F(xiàn)DBC的可視化分析，結合豐富多彩的圖形控件，及時進行CAN數據的可視化展示，直觀分析運行情況，如圖5所示能夠?qū)π盘?hào)值進行顯示和信號跟蹤。用戶可以遠程的觀察冷鏈運輸車內部溫度變化曲線，監控溫度變化幅度。



圖 5 數據可視化分析



支持車載UDS診斷



用戶可以通過ZWS-CAN云端服務器，直接對車輛進行標準的UDS診斷，實現對設備的監控。

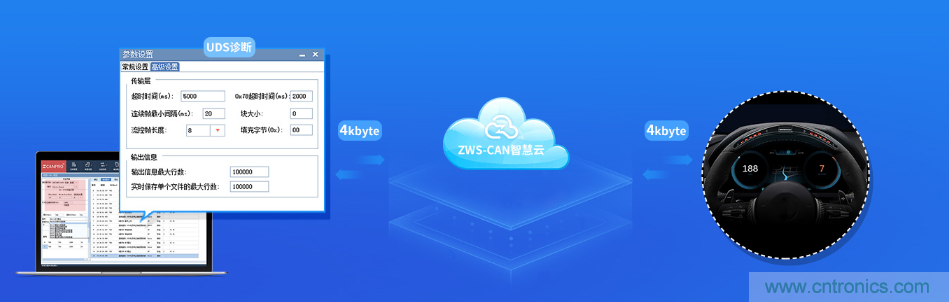

圖 6 遠程UDS診斷



上傳數據過濾，節省用戶流量



CANDTU-400EWGR設備支持網絡傳輸濾波功能，通過配置軟件只傳輸濾波器中的CAN ID報文，減少不必要的網絡流量。

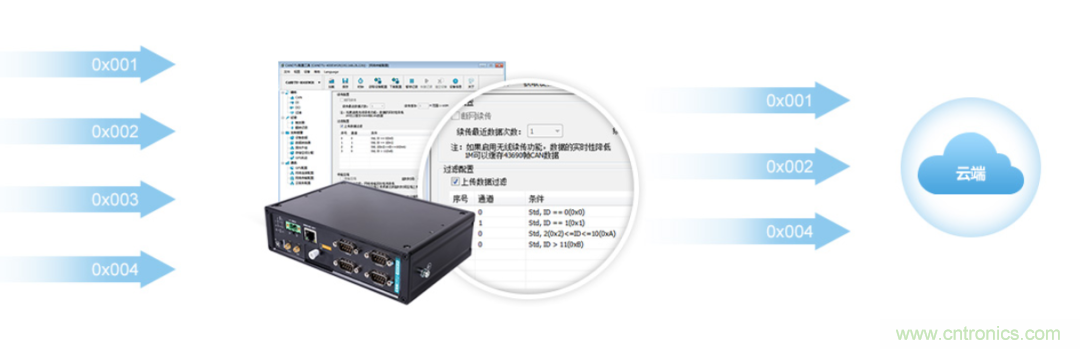

圖 7 CAN數據過濾



ZLG CAN總線測試分析軟件ZCANPRO



ZLG ZCANPRO軟件為CAN/LIN總線系統架構、網絡設計、開發和測試工程師提供整個開發過程的全面支持。高效、豐富、易用、免費等特性為工程師創造了更多可能，大大降低成本，提升開發效率。



圖 8 ZCANPRO分析軟件



CAN智慧云視頻演示





圖 8 ZCANPRO分析軟件



ZWS-CAN智慧云與CANDTU-400EWGR擁有強大的功能，更多的產品信息可以到下方鏈接進一步了解：

https://www.zlg.cn/can/can/product/id/245.htm

https://www.zlg.cn/can/can/product/id/262.htm



來源： ZLG致遠電子
