基于三相霍爾傳感器無刷直流驅動器的Z16FMC微控制器

發布時間:2021-10-28 責任編輯:lina

【導讀】本文主要介紹了用作三相霍爾傳感器無刷直流驅動器的Z16FMC微控制器。該微控制器具有使用多電機開發套件的片上集成應用程序陣列,該套件可提供快速而精確的故障控制,以及高系統效率和易于定制的應用程序固件開發。


本文主要介紹了用作三相霍爾傳感器無刷直流驅動器的Z16FMC微控制器。該微控制器具有使用多電機開發套件的片上集成應用程序陣列,該套件可提供快速而精確的故障控制,以及高系統效率和易于定制的應用程序固件開發。


基于三相霍爾傳感器無刷直流驅動器的Z16FMC微控制器

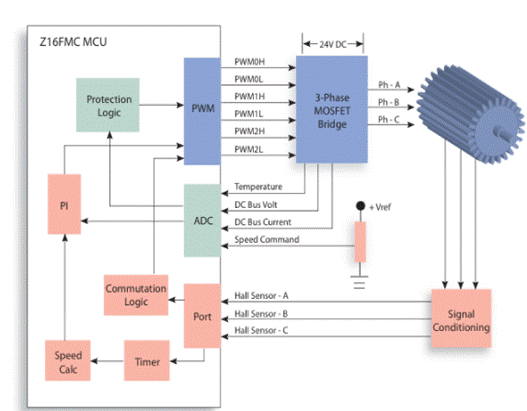

圖1三相霍爾傳感器BLDC電機控制器的外觀概述。


硬體設計


該設計涉及以閉環或開環方式運行BLDC電動機,其速度由電位計設置。如架構圖所示,該設計通過Z16FMC微控制器PWM模塊生成PWM電壓,以運行BLDC電機。顯示器運行時,三個霍爾傳感器的狀態根據轉子位置而變化。根據傳感器的狀態(換向)切換三相的電壓?;魻杺鞲衅髅?0度中斷一次捕獲計時器刻度,以測量電動機的轉子速度。在電流過載,欠壓或過壓以及溫度過高的情況下,可以使用其他外圍功能來保護系統。以下各節介紹了硬件。


三相橋式MOSFET


三相橋式MOSFET由六個以橋式連接的MOSFET組成,用于驅動BLDC電機的三相。直流母線保持在24 V,這與BLDC電機的額定電壓相同。每個高端和低端MOSFET相對都使用單獨的Hi-Lo柵極驅動器,從而使硬件設計更簡單,更可靠。自舉電容器充電會驅動高端MOSFET。使用分壓器將其降低至合適的值可監控直流母線電壓,在直流回路中并聯一個分流器可監控直流母線電流。NTC型溫度傳感器提供與溫度成正比的模擬電壓輸出。


PWM模塊


Z16FMC微控制器包含一個在此應用中配置為以互補模式運行的6通道,12位PWM模塊。開關頻率設置為20 kHz。PWM輸出根據霍爾傳感器的輸入進行控制?;魻杺鞲衅鞯妮斎氪_定了三相橋式MOSFET的開關順序。PWM的占空比與加速器電位計輸入成正比。占空比的變化控制通過電動機繞組的電流,從而控制電動機轉矩。


換向邏輯


霍爾傳感器連接到Z16FMC微控制器上的端口PD3,PD4和PD5。當任何引腳上的輸入狀態更改時,都會產生一個中斷。中斷服務程序檢查所有三個引腳的狀態,并相應地切換電動機三相的電壓。梯形換向用于該應用,以簡化實現。在此換向過程中,通過將一個相的頂部MOSFET和另一相的底部MOSFET導通,將任意兩相連接到整個DC總線。第三階段不通電(該階段的頂部和底部MOSFET均關斷)。


速度測量


使用三個霍爾傳感器中的一個來捕獲Timer0滴答,該滴答代表用于閉環計算的實際霍爾周期。


軟件實施


在軟件的實施過程中,將執行以下操作:初始化初始化硬件模塊以實現以下功能。


從內部振蕩器切換到外部振蕩器以進行系統操作


在ADC,比較器和UART的相應引腳上啟用備用功能,并驅動LED


配置Timer0在連續模式下運行以捕獲霍爾周期時序


配置比較器以在產生過電流時關閉PWM模塊


使能運算放大器以測量流到電動機的DC總線電流


配置ADC以讀取模擬值,例如DC總線電壓,電流,溫度和加速電位計(一次僅一個通道)


將PWM模塊配置為具有20 kHz開關頻率的單獨操作模式,根據PWMOUT寄存器中的值控制輸出,并在上電復位和任何復位時將PWMOUT默認驅動為低斷開狀態。


打斷


端口D中斷控制換向。霍爾傳感器輸出在引腳PD3:5上讀取,軟件執行其濾波操作,并確定MOSFET的開關順序。PWM定時器中斷用于計時周期性發生的任務,并用于后臺循環從不同通道讀取模擬值并對這些值求平均,更新LED指示燈狀態,并更新UART上的讀取參數。
