測試數字隔離器的實例

發布時間:2012-10-30 責任編輯:Lynnjiao

【導讀】國際電工委員會(IEC)和VDE (Verband der Elektrotechnik)兩個組織出版的標準就隔離技術在醫療、工業、消費以及汽車等系統中的系統級和元件級應用進行了規定。為了確保在出現高壓浪涌時人員和設備的安全,這些標準根據具體應用所需要的隔離等級規定了不同的浪涌額定值。

共有三類常見的隔離等級:功能隔離、基本隔離和增強隔離。功能隔離僅有少量安全要求,因為它一般只用于要求隔離接地基準電壓的場合,以保證電路能正常工作??梢姡踩院屠擞啃阅懿⒉皇枪δ芨綦x的主要考慮因素。

然而,安全性卻是基本隔離和增強隔離的主要考慮因素,因此,浪涌電平是確定隔離質量的關鍵?;靖綦x可以保護終端設備用戶,使其免受電擊,增強隔離是一種單獨的隔離系統,其提供的保護能力相當于兩個冗余的單個或基本隔離系統。

醫療和工業應用一般要求增強隔離,以保護病人和終端用戶,使其免受致命性電擊的影響。VDE針對數字隔離器的增強隔離標準是VDE 0884-10,規定最小浪涌電壓(VIOSM)額定值為10 kV,同時對工作電壓(VIORM)和耐受電壓(VISO)作出了規定。

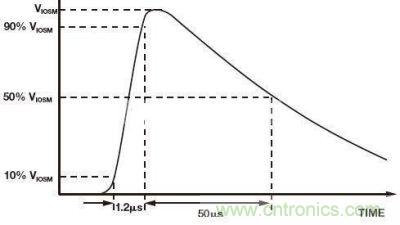

數字隔離器的浪涌電壓額定值規定的是在經受連續短暫高壓脈沖之后的抗沖擊能力。圖所示為符合IEC 61000-4-5的浪涌波形的時序特性。

浪涌電壓波形
圖題:浪涌電壓波形
