【導讀】在生產過中被測的產品難免會有元件插錯插反或焊接不好短路等原因造成的產品不良品。如果出現這樣的不良品直接通電將會構成強大的電流回路輕者會燒毀被測產品保險絲重則被測產品元件大量燒毀如開關功率元件燒毀短路。
該方案比較試合在輸入為AC220V功率輸出5W到500W之間、無PFC電路的開關電源供應器的簡單檢測。
需要用到的材料：交流調壓器0—300VAC2KW、功率計、電子負載、示波器、60W白熾燈和燈座各一只、腳踏開關兩只和電源線材。
工作原理：連接被測產品，調壓器調節到被測產品的輸入電壓值，當合上K1時電流由燈泡流向被測產品，此時如果被測產品有過流可能燈泡上的電壓降增大會使燈泡發光，經實驗在輸入AC220V時負載功耗不大于25W時燈泡亮度肉眼看不見的。正常的產品空載一般都在3W到5W之間?？蛰d正常的產品如果需要加上負載測試只需合上K2讓燈泡失去工作。經驗發現開關電源開關元件損壞原因一般是過流伴有爆炸現象，因過壓損壞的可能很小……配合上單片機對空載功率、被測產品輸出的電壓、紋波檢測后去合上K2并控制電子負載的加載開關，最后已加載的被測產品直接通電測試（K1開關三次）合格提示。
單片機功能：AD1如同功率計（用磁環取樣）第一個值是空載值，二個值是加上負載值
AD2被測產品輸出的電壓值，第一個值是空載值，二個值是加上負載值
控制的開關有K1、K2，加負載開關K一只（電平指示：空載燈0加負載1）

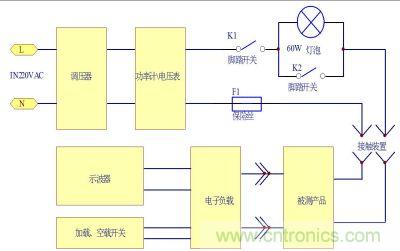

圖題：電路原理圖
