ADI公司負責24GHz芯片組的應用工程師Patrick Walsh在介紹此方案時指出，這是ADI最新的開發平臺——演示雷達，演示雷達是一款完整的天線到比特解決方案，擁有完整的ADI信號鏈。這個產品包括一個兩通道發送，四通道接收解決方案，提供執行FM-CW調制的斜坡PLL，ADC可以將基帶信號轉換進入DSP，為我們提供完整的信號鏈。該演示雷達只需連接USB和電源，用戶就可以啟動運行，在幾分鐘之內收到雷達信號。



演示雷達平臺提供硬件和軟件，支持快速評估和開發24 GHz雷達，且無需RF微波和信號鏈系統專業知識，因此可在產品開發階段大大降低開發時間，并減少系統專業知識需求。平臺能提供包括DSP處理在內的高性能RF和完整模擬信號鏈，即RF到比特解決方案，支持靈活處理原始采集數據，可在非常短的時間內對先進的硬件進行雷達實驗。使用軟件圖形用戶界面(GUI)提供全面的24 GHz雷達IC軟件支持，在DSP雷達支持功能庫中，通過一些額外功能可寫入原始數據，并使用Matlab工具在PC上進行后處理。





24GHz雷達傳感器平臺（演示雷達）采用ADI公司的24 GHz、多通道雷達解決方案。傳感器包含單個PCB，正面連接至24 GHz RF芯片組，集成2個發射器/4個接收器天線，反面有數據采集ADC和DSP?？蛻艨稍谶@個參考設計的基礎上構建其最終產品設計。

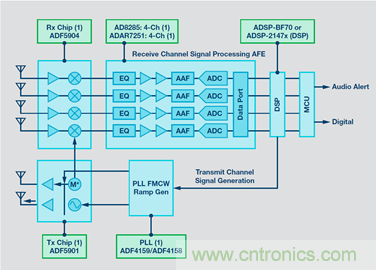

圖1. 演示雷達完整信號鏈



演示雷達使用FMCW雷達，可監測最遠至200 m且分辨率約為75 cm的對象范圍和速度。根據天線陣列設計，視野(FOV)方位角約為120°，仰角約為15°。通過組合數字波束成形(DBF)中的天線，演示雷達使用DBF計算FOV中的角度信息。

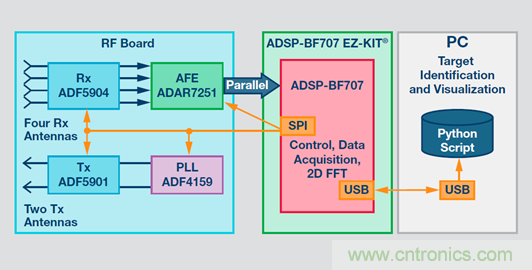

圖2. 演示雷達系統設置





Excelpoint世健作為ADI的亞太區分銷渠道戰略合作伙伴，大力推廣ADI的模擬信號、混合信號和數字信號處理(DSP)產品。身為一家技術型分銷商，世健借助本土供應商的地緣優勢，也為ADI提供供貨和技術支持，為ADI產品的最終用戶提供更快捷的服務。



世健公司產品市場部副總監鄭舒達表示：“24 GHz雷達產品提供出色的性能和高集成度，是小尺寸、低成本且易用的超低功耗解決方案，適用于物理檢測、跟蹤、安全控制和防撞警告系統等應用。”



24GHz雷達傳感器平臺還包括很多操作模式，如FMCW，允許確定基本范圍信息，還可以發展為范圍多普勒信息，以便客戶從信號獲取范圍和速度信息。該平臺以汽車作為GHz雷達的原始應用領域并逐漸在取得廣泛的應用，例如應用于繁忙交叉路口的交通監控，可監控多條車道，同時可相應的進行交通燈排序。



24 GHz雷達產品還可以在無人機應用中實現防撞功能，讓無人機實現一次性設置，避免在飛行途中撞擊樹木、塔架或任何對象。此外，該產品還可用于商業無人機的天線高度設計中，以便與地面保持一定距離。



最后，24 GHz雷達產品還可以用于增強攝像頭中，對于許多限制區域的應用，它可以告知用戶特定區域存在活動，然后使用攝像頭增強對特定區域進行搜索。





世健是完整解決方案的供應商，為亞洲電子廠商包括原設備生產商（OEM）、原設計生產商(ODM)和電子制造服務提供商(EMS)提供優質的元器件、工程設計及供應鏈管理服務。



世健與供應商及電子廠商緊密協作，為新的科技與趨勢作出定位，并幫助客戶把這些最先進的科技揉合于他們的產品當中。集團分別在新加坡及中國設有研發中心，專業的研發團隊不斷創造新的解決方案，幫助客戶提高成本效益并縮短產品上市時間。世健研發的完整解決方案可應用于工業、無線通信及消費電子等領域。



世健總部設于新加坡，是新加坡的主板上市公司，擁有超過700名員工，業務范圍擴展至亞太區40多個城市和地區，遍及新加坡、馬來西亞、泰國、越南、中國、印度、印度尼西亞、菲律賓、新西蘭及澳大利亞等九個國家。世健集團在2017年的年?duì)I業額超過11億4千萬美元。世健于1993年開始發展中國業務，中國區總部設于香港，并擁有11個分公司及辦事處、2個研發中心及2個物流中心，遍及中國多個城市。
