【導讀】鐵氧體是一種利用高導磁性材料滲合其他一種或多種鎂、鋅、鎳等金屬在2000℃燒聚而成，在低頻段，鐵氧體抗干擾磁心呈現出非常低的感性阻抗值，不影響數據線或信號線上有用信號的傳輸。而在高頻段，從10MHz左右開始，阻抗增大，其感抗分量仍保持很小，電阻性分量卻迅速增加，當有高頻能量穿過磁性材料時，電阻性分量就會把這些能量轉化為熱能耗散掉。這樣就構成一個低通濾波器，使高頻噪音信號有大的衰減，而對低頻有用信號的阻抗可以忽略，不影響電路的正常工作。
了解了特性，我們?cè)賮?lái)看鐵氧體抑制元器件的安裝，一般要安裝在I/O端口界面，用熱縮管緊縮在線上。
1、在抑制高頻干擾時，宜選用鎳鋅鐵氧體;頻率在1MHZ-300MHZ，鎳鋅鐵氧體的阻值很大。
2、在抑制低頻干擾時，宜選用錳鋅鐵氧體;頻率在1KHZ-10MHZ，阻值在150kΩ以下。
3、己知的磁芯可以繞一些線后量電感量，從而判斷導磁率，越大就越低頻。鐵氧體的磁導率越高，其低頻時的阻抗越大，高頻時阻抗越小。
鎳鋅鐵氧體NXO材料的初始導磁率μ比較低約10-2500，使用頻率從五百千赫至幾百兆赫。具高電阻率，高居里溫度。錳鋅鐵氧體MXO材料的初始導磁率μ約從400-10000，使用頻率從幾十赫至幾百千赫。用于上限頻率f1低于500kHz-1MHz的情況下。超過這個頻率,必須使用NiZn(鎳鋅NXO)材料。
鐵氧體電感的參數也和普通線繞電感有所不同，普通線繞電感是以電感量的大小來評估電感對交流信號的抑制作用，而鐵氧體電感是以高頻信號通過鐵氧體電感后被吸收多少來評定的，或者說某一指定的頻率信號在通過鐵氧體電感后，對該信號的抑制作用相當于在回路中串接了多大的等效電阻。
因此對鐵氧體電感性能的評估不是電感量，而是在某一頻率下所呈現的阻值，它的單位是歐姆。不同牌號的鐵氧體電感在同一頻率下有不同的阻值，同一牌號的鐵氧體在不同的頻率下也存在不同的阻值。這些在產品規格書一般都可以查到。在實際應用中我們也是根據電路中的工作頻率范圍，和我們對所要抑制的頻率信號大小來選擇鐵氧體電感。電感確定了，那么封裝尺寸呢?

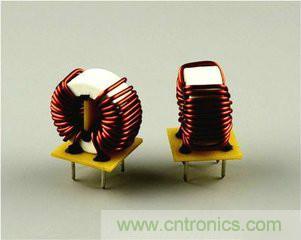

以鐵氧體磁環電感為例，鐵氧體磁環電感封裝尺寸的選擇：在材質確定下來時，一般鐵氧體體積越大，抑制效果越好;在體積一定時，長而細的形狀比短而粗的形狀阻抗要大，抑制效果要好;鐵氧體的橫截面積越大，越不易飽和，可承受的偏流越大;鐵氧體的內經越小，抑制效果越好。
