黑金剛導電聚合物混合鋁電解電容器選型,適用于低壓直流系統
發布時間:2018-12-21 責任編輯:wenwei
【導讀】Nippon Chemi-Con是鋁電解電容器的頂級制造商,電解電容產量位居世界第一。其產品廣泛應用于汽車電子,工業自動化,UPS,基站、電動汽車,光伏,充電站儲能、通信基站設備,IoT,LED照明等。NIPPON CHEMI-CON推出了HXA,HXB,HXC,HXD,HSE系列導電聚合物混合鋁電解電容器,該系列鋁電解電容器通過混合電解質實現高可靠性,無鹵素,符合RoHS2和AEC-Q200標準。
HXA,HXB,HXC,HXD,HSE鋁電解電容器主要應用在低壓直流系統中,例如汽車設備,基站設備等。
· 對于基站設備應用,筆者推薦使用HXB和HXD。HXB和HXD電容工作溫度范圍為-55-+105℃,可在16-80V,16-63V電壓下工作,電容公差為±20%(M) ,電容值范圍為6.8-470uF,漏電流很小,僅為0.01CV,絕緣性能良好,能量損失低至0.08,能量損失極低,效率較高,125℃時使用壽命為5000小時。筆者推薦HXB和HXD應用于基站設備原因如下:HXB和HXD的工作溫度范圍是工業級溫度范圍,不滿足汽車級溫度使用需求。電容范圍為6.8-470uF,工作電壓范圍有16-80V、16-63V兩種,可以滿足不同的應用需求。由于基站持續工作時間較長,因此需要電容有較高的壽命。
· 對于汽車設備,筆者推薦使用HXA、HXC和HSE。HXA和HXC電容工作溫度范圍為-40-+125℃,HSE為-55-135℃,滿足汽車級使用需求,可在16-80V,16-63V,25-63V電壓下工作,電容公差為±20%(M) ,電容值范圍為6.8-470uF,100-330uF,漏電流很小,HXA、HXC僅為0.01CV,HSE為0.05CV,絕緣性能良好,能量損失HXA、HXC低至0.08,HSE最大為0.16,能量損失極低,效率較高,125℃(HXA和HXC)及135℃(HSE)時使用壽命為4000小時。在一般環境溫度下壽命可以更高,可以滿足較長時間的穩定運行的需求。

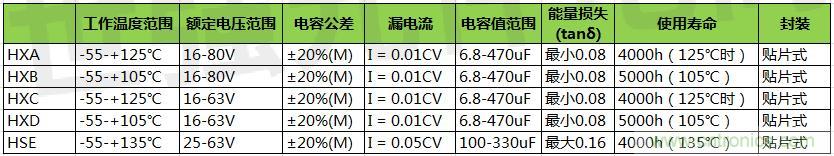

下表是5款電容的主要參數對比,方便讀者進行選型。
綜合HXA,HXB,HXC,HXD,HSE,它們和其他電容相比,具有以下優勢:
·寬電壓范圍,可在16-80V電壓范圍內工作,適合低壓直流應用。
·寬電容范圍:6.8-470uF的電容范圍,可滿足不同的應用需求。
·壽命長,HXB 、HXD 在105℃下使用壽命最高可達5000小時;HXA、HXC在125℃下使用壽命最高可達4000小時,HSE在135℃下的使用壽命最高可達400小時。
·漏電流極小,絕緣性能優秀。
·可靠性極高,無鹵素,符合RoHS2和AEC-Q200標準。
·高紋波電流
應用領域:
·汽車設備
·基站設備
