三相整流橋怎么接線?四腳整流橋接線圖
發布時間:2019-01-07 責任編輯:wenwei
【導讀】整流橋是目前使用非常廣泛的電子元器件,也是我們?cè)谠O(shè)計電路中最基礎的整流器件,具有很高的廣泛性和基礎性。最近又有朋友向小編咨詢?nèi)嗾鳂蛟趺唇泳€的問題,其實在設計整流橋時,雖然類型眾多,但是只要了解其中常見的幾種,就很容易理解其他的整流橋接線了。
一、三相整流橋怎么接線
三相整流橋怎么接線這個問題為什么會有這么多人不明確呢?三相整流橋與一般的單相整流橋的不同就在于,三相是由6個二極管并聯組成,單相是由4個二極管并聯組成。因此在整流橋的接線方式上,三相整流橋會比普通的單相整流橋更復雜一些。

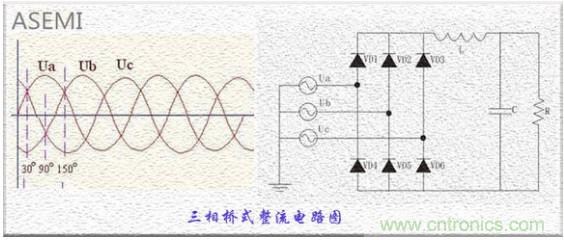

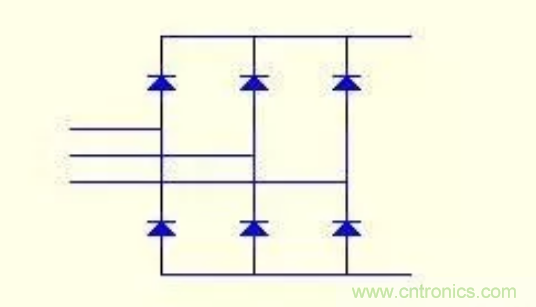

三相整流橋電路圖根據芯片的不 用有幾種畫法,如晶閘管與普通二極管芯片的符號區別,但基本電路結構均是一樣的。如 下圖所示:采用這種二極管符號的電路圖,表明該芯片是采用的普通整流二極管芯片。其 中VD1、VD2與VD3等三顆芯片共陰極連接,VD4、VD5與VD6等三顆芯片共陽極連接,VD1/ VD4、VD2/VD5與VD3/VD6之間陰陽對接并用導向引出作為交流輸入端。共陰級組對接負載 電器的輸入端,共陽極組對接負載電器的輸出端形成回路。同單相整流橋電路圖一樣需要 注意的是6顆二極管芯片極性不能錯誤放置,否則電路一樣不能正常工作。
三相整流橋一般會有5個引腳,即是5條引線,每條引線需要接不同的輸出輸入和不同的正負極性。下面就一起來看一看,三相整流橋不同的封裝形式需要的接線方式具體都是怎樣的吧。

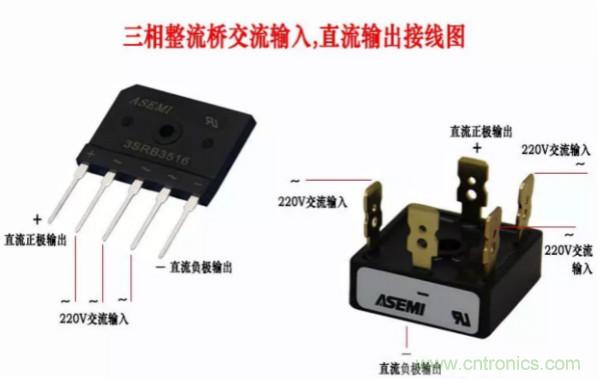

下圖中左側為三相整流橋扁橋的接線方法,以ASEMI品牌三相整流橋3SRB3516為例;右圖則是三相整流橋方橋的接線方法,以ASEMI大功率三相整流模塊MT3516A為例。
如圖所示,三相整流橋的接線一般是有三個交流輸入端和兩個正負極輸出端。根據上圖,您就可以在整流橋的五個腳當中找出帶“+、—”符號的為直流輸出,后端接電路負載,而帶“~”符號或者是不帶符號的另外兩只腳為交流輸入,接交流電源。
二、四腳整流橋接線圖

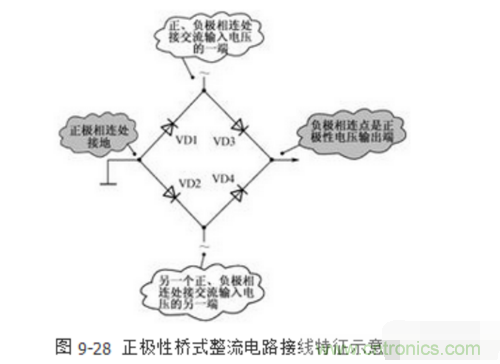

想要知道整流橋KBPC3510如何接線,首先我們要認識正、負極性全波整流橋電路。方可更方便的理解整流橋在電路中接線。如下圖所示,橋式電路是由四只整流二極管連接而成,交流電壓在正極與負極相連的兩個連接點處輸入。正極性電壓輸出端在負極與負極相連之處,在正極與正極相連處接地,這正是整流橋橋式整流電路的電路特征。

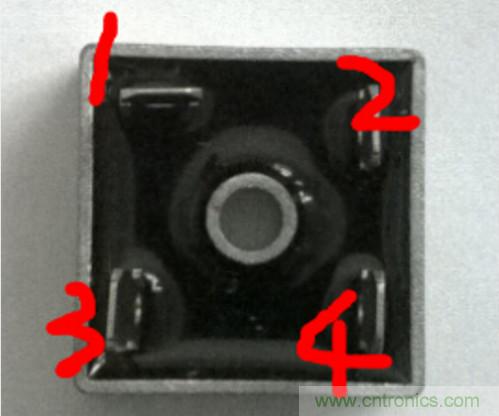

之后,我們回過頭來看一下KBPC3510在外部是怎么接線的。如下圖產品排列方向特殊的那個引腳就是“1”是直流正極,“1”對角的“4”是直流輸出的負極。其余兩個引腳就是交流電壓的輸入端了。
那如果是外形是圓形的圓橋或是長方形的方橋整流全橋接線:其里面有四個二極管。四個引腳,長腳的就是直流輸出的正極,和其相對的是直流輸出負極,剩余的兩個是交流電壓的輸入端。還有的就是半橋的接線:半橋整流橋封裝里有2個二極管,使用次級帶中心抽頭的雙繞租變壓器。
