USB-C:全套完整的AC-DC和DC-DC方案

發布時間:2020-05-06 來源:Julie Tyler 責任編輯:wenwei

【導讀】傳統上,傳統的USB Type-A和Micro B電纜都有指定的源和設備形狀系數。USB-C(也稱為USB Type-C)引入了靈活性,因此電纜的兩端可以在任何方向上互換使用。具有供電(PD)功能的USB-C允許系統協商高達100W的功率,遠遠超過了之前的7.5W限制。USB-C PD標準的數據速率也已遷移到最高40Gbps。

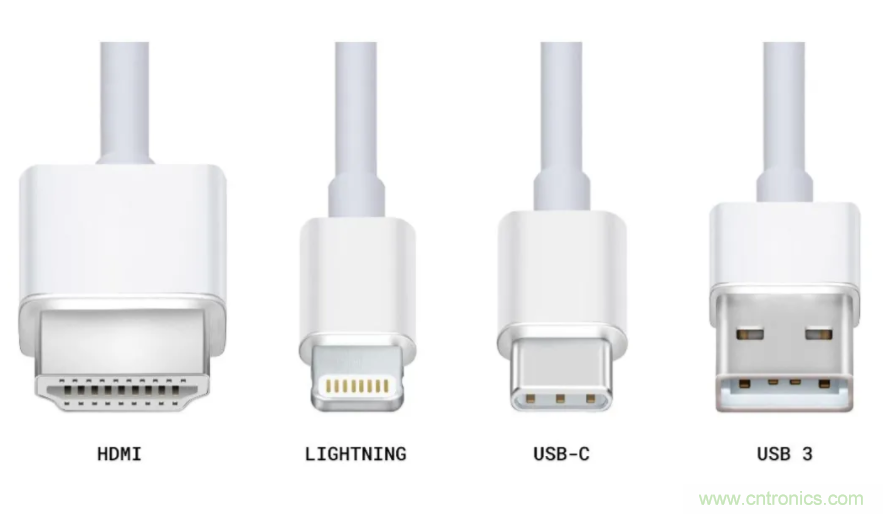

USB-C:全套完整的AC-DC和DC-DC方案

為了在兩個或多個USB-C系統之間實現功能,系統必須進行通信,并分配將提供電源和數據以及將接收傳輸?shù)碾娫春蛿?shù)據的設備。這種類型的設備通信角色分配是USB的新增功能。因此,必須為特定應用精心設計USB-C系統。

安森美半導體提供一整套AC-DC和DC-DC方案,包括參考設計,樣品固件和業界領先的GUI接口。安森美半導體的解決方案使客戶能夠快速而自信地將USB-C集成到他們的平臺中。

AC-DC 方案

AC-DC方案應用于終端應用,如AC-DC壁式適配器、USB壁式插座和工業電源系統。

針對使用最新的USB充電標準的智能AC-DC應用,安森美半導體最近推出了一款帶同步整流器的完全集成的USB-C PD和PPS控制器。FAN6390集成了策略管理器,符合USB-C PD 3.0和PPS標準。它采用了一個極低的5mΩ感測電阻,提供高達60W的完全集成電源方案。還可在AC-DC方案中加入CC線路上的高壓保護功能。FAN6390符合USB-C和USB PD設計的所有要求。

與FAN6390相輔相成的是我們公司為隔離式AC-DC應用提供的完整的初級側方案。下面的框圖展示了我們同類產品中最好的AC-DC方案,其增強的智能水平為用戶提供最佳的充電體驗,即使是那些全天保持多臺設備運行的用戶。

USB-C:全套完整的AC-DC和DC-DC方案

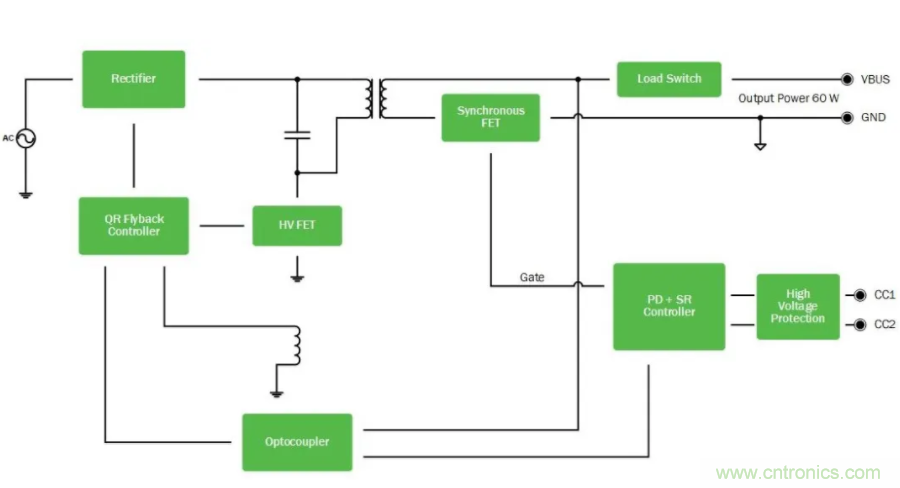

圖 1: USB-C AC-DC 方案框圖

該方塊圖解決方案支持在20V的VBUS上提供高達60W的輸出功率提供。該設計的最大輸出電流為3A,可協商VBUS為5V、11V或15V,符合USB-C PD標準中定義的標準電壓。當不需要USB-C PD合同充電時,F(xiàn)AN6390將配置端口以提供USB-C標準所定義的電源。

從通過光電耦合器與初級側通信到集成所有必要的控制來實現USB-C PD策略管理器,F(xiàn)AN6390為AC-DC設計人員提供了成功利用最新的USB-C充電標準的工具。

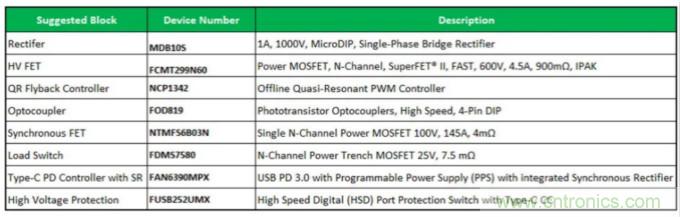

在AC-DC方案方面,安森美半導體提供了包括MDB10S在內的高性能初級產品,包括1A、1000V低正向壓降的單相橋式整流器MDB10S。然而,本次展示的明星產品是高性能的準諧振反激控制器NCP1342。

它包括集成的高壓啟動,并采用了專有的快速頻率返走技術,以提高高開關頻率的輕負載效率。這意味著由于變壓器和元件的減小,會帶來功率密度更高和更小的適配器。

USB-C:全套完整的AC-DC和DC-DC方案

DC-DC 方案

DC-DC方案應用于終端應用,如個人電腦/筆記本電腦、智能手機、拓展口、配件、汽車、可穿戴設備、消費類和工業等。

USB-C:全套完整的AC-DC和DC-DC方案

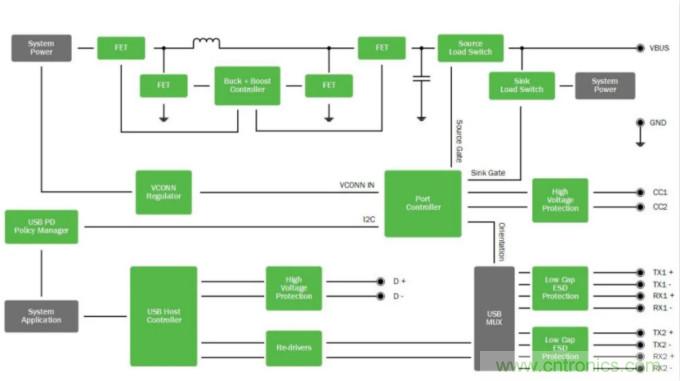

圖 2: USB-C DC-DC 方案框圖

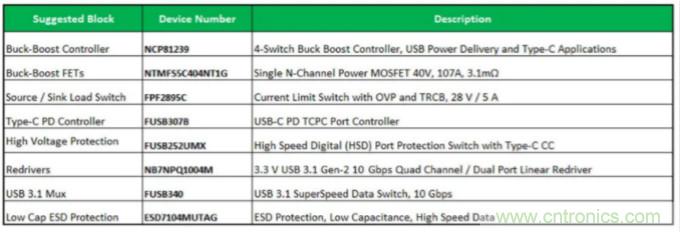

DC-DC方案包括NCP81599,具有降壓/升壓功能和四個集成的40V FET驅動器。它符合QC 3.0標準,通過I2C編程,具有高度靈活性。電源通過專門設計的隔離開關進行電流限制和過壓保護。

FUSB307B USB-C控制器本身完全符合PD 3.0和TCPC標準,是多端口系統的理想選擇。USB-C的數據速率可高達10Gbps,這意味著信號完整性可能會因PCB走線和傳輸電纜而降低。安森美半導體有一系列轉接驅器產品,如NB7NPQ1004M,通過在輸入接收器上進行不同級別的均衡和輸出發射器上采用平坦增益放大來補償這些損耗。信號還可以通過一個SS開關進行多路復用,以保持信號的完整性。

USB-C:全套完整的AC-DC和DC-DC方案

安森美半導體通過為AC-DC和DC-DC設計人員提供必要的工具,使他們輕松、成功地將最新的USB標準集成到其設計中,從而在USB-C PD細分市場上取得長足的進步。除了框圖之外,安森美半導體還提供了大量的特定應用參考設計組合。這些參考設計包括客戶友好的圖形用戶接口(GUI),在某些情況下更提供示例參考代碼。
