降額曲線中就有一種常見的熱限值，該熱限值可以在大多數的電源模塊數據表中看到。降額曲線能夠顯示在不同環境溫度下可拉電流或功率的大小，同時仍然保持電源模塊在其溫度規格范圍內（通常低于125°C）。圖1所示為2A TPS82140電源模塊數據表的兩條降額曲線。

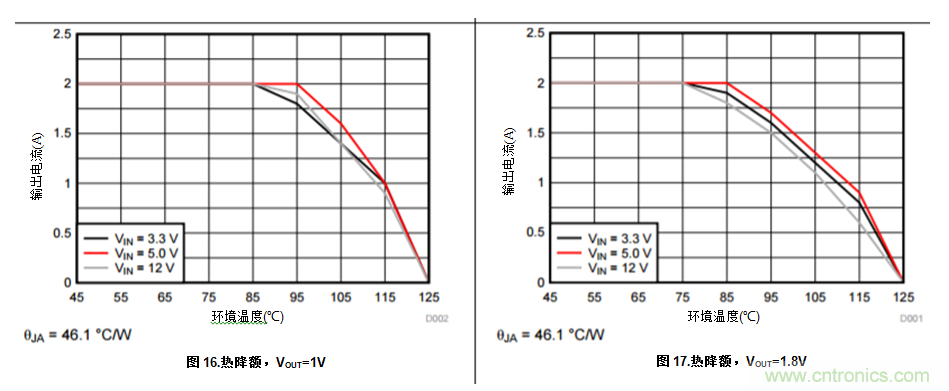

圖 1：2A TPS82140電源模塊的降額曲線



如圖1所示，降額曲線會隨著輸入與輸出電壓的變化而發生微小的變化，因此必須查看特定設計相對應的曲線。一般來說，隨著輸出電壓的增大，降額情況會變得稍差一些，因?yàn)榭傒敵龉β屎涂偣β蕮p耗也會增大。這一點可通過效率得到平衡，因?yàn)樾蕰?huì)隨著輸出電壓的增大而提高，同時有助于降低功率損耗。最后，降額曲線基于一個特定的印刷電路板(PCB)，而此電路板通常是電源模塊的評估模塊(EVM)。與聯合電子設備工程委員會(JEDEC)的測試PCB不同的是，EVM能夠更確切地體現實際設計問題。



而采用與3A TPS82130、2A TPS82140和1A TPS82150腳位兼容和腳位相同的設計方式則可以發揮更好的降額性能，從而減少電源設計人員所面臨的難題。即便在輸出達到5V時，TPS82140也可以在65°C的溫和溫度下安全地提供完整的2A電流。圖2所示，低電流TPS82150在高達95°C的溫度下仍能供應完整的1A電流。

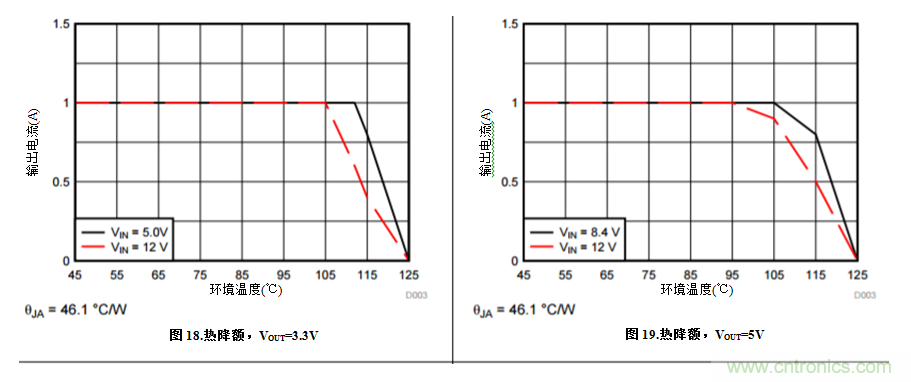

圖 2：1A TPS82150電源模塊的降額曲線



當然，要獲得數據表所示的降額性能，電路板的布局必須合理。但只要有5個外部無源組件且解決方案總體尺寸約達到42mm2，即可輕松實現良好的電路板布局。



一款易于設計的小電源模塊即可發揮良好的散熱作用。您可以在電路中的哪些地方使用這種模塊呢？
