市場上流行哪些車載充電方案?
發布時間:2020-10-16 來源:Kane Jia 責任編輯:wenwei
【導讀】某家受歡迎的電動汽車(EV)制造商最近以其創紀錄的高股價而成為頭條新聞,其股票價格在2020年飆升至近500%。盡管今年早些時候停工和限制使全球汽車行業放緩,但對電動汽車的熱情和需求卻在增長。
作為EV電子產品的創新者和解決方案供應商,我們將在不到3年的時間內逐步實現車載充電器(OBC) 方案的進展。
OBC只是我們汽車功能電子化技術的一部分,有助于減少碳排放,提升車輛能效和減少對石油的依賴。

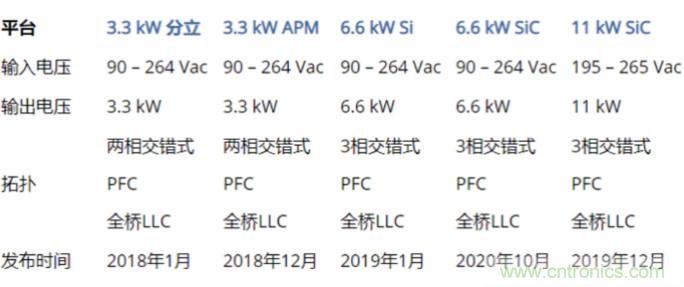

安森美半導體于2018年1月首次推出3.3 kW OBC分立參考方案。
它采用了頂級功率因數控制器(PFC)和LLC控制器FAN9672Q和FAN7688,工作能效超過90%。
2018年末,安森美半導體發布了3.3 kW汽車功率模塊 (APM) 方案。
該方案集成FAM65CR51DZ功率集成MOSFET模塊,旨在實現小尺寸、高效和可靠的系統,以減少燃油消耗和CO2排放。它還提高了熱性能,并實現了很高的系統集成度。
此后不久,在2019年初,我們發布了6.6 kW OBC硅(Si)模型。
這是個高能效、高功率密度參考設計,采用交錯式PFC和全橋LLC,基于高壓超級結MOSFET。采用這些先進而穩定可靠的器件,運行能效提高了94%。
然而,追求更高能效和更低開關損耗永無止境。時至今日,我們最新設計的6.6 kW OBC SiC平臺使用了具有領先技術的碳化硅(SiC)器件,比同類硅(Si)版本提供更勝一籌的開關性能和更高的可靠性。

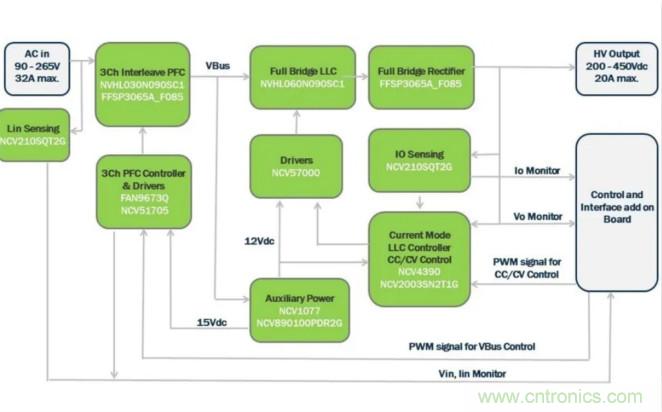

該SEC-6D6KW-OBC-SIC-GEVB評估板提供了一個基于PFC和LLC的參考設計用于6.6 kW OBC系統,采用SiC功率器件和驅動器。
該平臺包括高開關性能SiC二極管(FFSP3065A)、SiC MOSFET (NVHL020N090SC1)、6 A SiC MOSFET驅動器(NCP51705MNTXG)、900 V 60 mΩ SiC MOSFET (NVHL060N090SC1)。
采用這些高性能SiC器件,可在空間受限的設計中實現更高的能效 (在任何條件下都達95%,優化后提高> 2%)和功率密度。
該全橋LLC電路采用經美國汽車電子協會(AEC)認證的LLC諧振轉換器控制器(NCV4390),以高總線電壓使用率提高了能效。
NCV57000是大電流單通道IGBT驅動器,內置電氣隔離,設計用于在大功率應用中提高系統能效和可靠性。
它替代了Si版本中使用的整個脈沖變壓器。強大的電流驅動能力和負門極電壓可輕松驅動SiC MOSFET。過載和短路自保護功能適用于OBC等高功率和高可靠性應用。
另一個采用SiC器件和驅動器的OBC參考方案也已上市。該三相11 kW OBC PFC + LLC平臺采用模塊化方法,配備了易于使用的圖形用戶接口(GUI),簡化OBC應用中SiC器件的評估。
安森美半導體不斷開發先進的方案以實現汽車功能電子化。未來的OBC應用將采用“電池到電網”的概念。
當汽車停在車庫中時,雙向電池不僅可以為電氣設備供電,還可以用作發電站。我們希望在不久的將來把雙向OBC添加到我們的產品陣容中,供客戶評估。
