【導讀】BD18336NUF-M是一款面向汽車DRL（Daytime Running Lamps：日間行車燈）、位置燈及尾燈等近年來應用日益增長的插座型LED燈開發而成的LED驅動器。LED驅動器產品BD18336NUF-M采用線性降壓型恒流驅動，基本上是將汽車的12V電池作為輸入，可驅動串聯LED多達3枚。首先，將LED驅動器BD18336NUF-M產品的特點匯總?cè)缦拢?/strong>
● 用于車載12V電池輸入高耐壓規格：最大額定電壓42V，最大工作電壓20V。
● 小型高輸出電流：3mm見方封裝，400mA（DC），600mA（50% PWM）。
● 安裝面積比以往產品比減少約30%，適用于超小型插座型LED的10mm見方PCB。
● 內置旁路功能，電池欠壓時，可將3枚串聯LED中的1枚旁路，以保持燈亮。
● 利用外置熱敏電阻，實現抑制發熱量輸出電流降額功能，支持高亮度白色LED。
● LED開路檢測和輸出接地故障保護等保護功能完善。

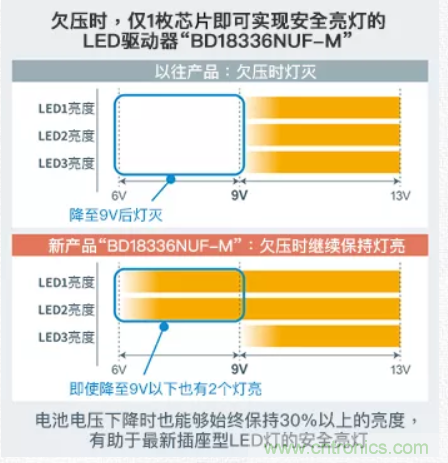

僅1枚芯片即可實現車載電池欠壓時的安全亮燈
BD18336NUF-M具有欠壓時電流旁路功能，僅用1枚芯片即可在車載電池欠壓時實現安全亮燈。
使用降壓型LED驅動器驅動串聯LED，輸入電壓至少需要LED的正向電壓之和加上驅動器的壓差電壓之后的電壓。車載電池的12V標稱電壓波動較大，并且在某些電池電壓下降情況下，還會超出上述條件范圍，從而導致無法保持LED燈亮。

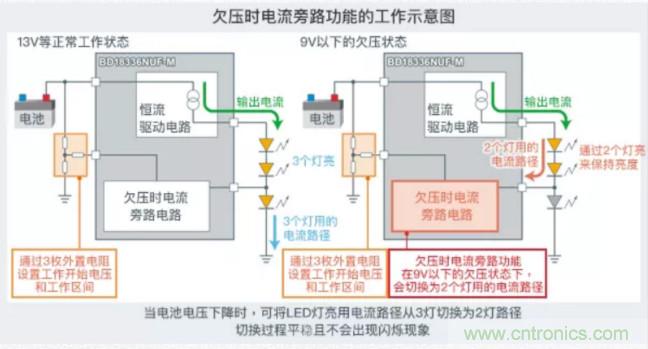

BD18336NUF-M具有欠壓時電流旁路功能，當來自車載電池的供給電壓下降至9V時，就會將3枚串聯LED中的1枚旁路，變成2枚串聯，這樣就能確保LED燈亮。該功能的工作開始電壓和工作區間可以通過3枚外置電阻器進行設置，因此可支持廣泛的應用。

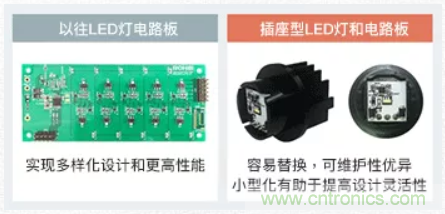

安裝面積比以往產品減少約30%，可實現超小型插座型LED燈
通過在模塊電路板上安裝大量電子元器件，車載LED燈實現了多樣化的設計和更高性能，但是由于最近越來越重視可維護性，因此插座型LED燈開始大顯身手。然而，插座型LED燈存在較難實現插座的小型化并且設計靈活性受限的問題。

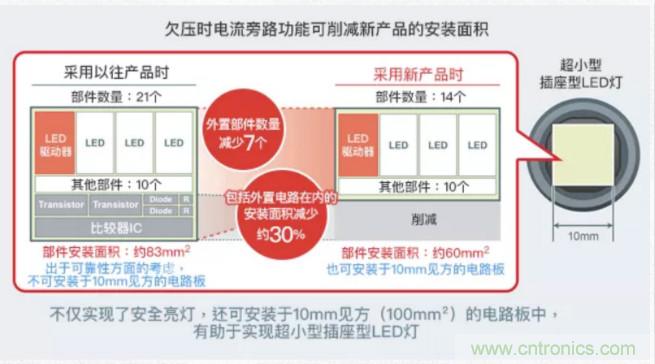

LED驅動器BD18336NUF-M在1枚芯片中內置了欠壓時電流旁路功能，與需要比較器和晶體管等部件的以往產品相比，相應的電路可減少7個外置部件，包括外置電路在內的安裝面積可減少約30%。這樣，10mm見方的LED模塊電路板中也可以安裝本產品，因此可實現近年來需求的超小型的插座型LED燈。
適用于包括高亮度白色LED在內的各種LED燈色

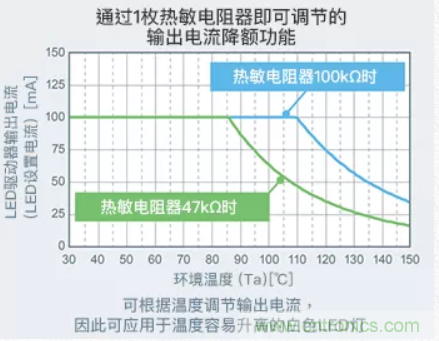

LED驅動器BD18336NUF-M還搭載了輸出電流降額功能，當LED溫度升高后，利用外置熱敏電阻，能夠降低輸出電流，并抑制發熱量。利用該功能，還可以驅動容易高溫的白色LED，不僅適用于使用紅色LED和黃色LED的尾燈和位置燈，還可用于使用白色LED的DRL（日間行車燈）等應用。

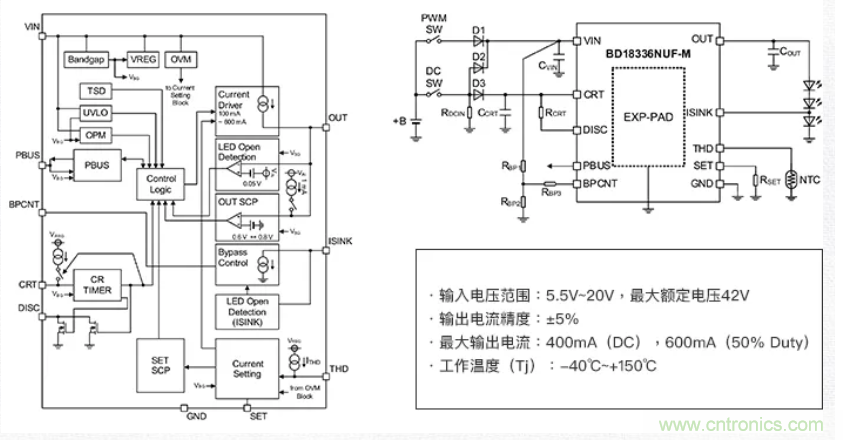

BD18336NUF-M的功能框圖和應用電路示例
下面是LED驅動器產品BD18336NUF-M的功能框圖和基本應用電路示例及其主要規格。更詳細的介紹參見技術規格書。
＜主要特點和功能＞
● 支持AEC-Q100 Grade 1
● 內置PWM調光功能用CR定時器
● 溫度（輸出電流）降額功能
● LED開路檢測
● 輸出接地故障保護
● SET引腳接地故障保護
● 過電壓靜音功能
● 欠壓時電流旁路功能
● 欠壓時LED開路檢測無效功能
● 異常狀態標志輸出/輸出電流OFF控制輸入
