您是否在準確測定氮化鎵器件的皮秒量級上升時間?

發布時間:2020-12-15 責任編輯:wenwei

【導讀】當測定氮化鎵(GaN)晶體管的皮秒量級上升時間時,即使有1GHz的觀察儀器和1GHz的探針仍可能不夠。準確測定GaN晶體管的上升和下降時間需要細心留意您的測量設置和設備。讓我們初步了解一下使用TI最近推出的LMG5200集成式半橋GaN電源模塊進行準確測量的最佳實踐方法。

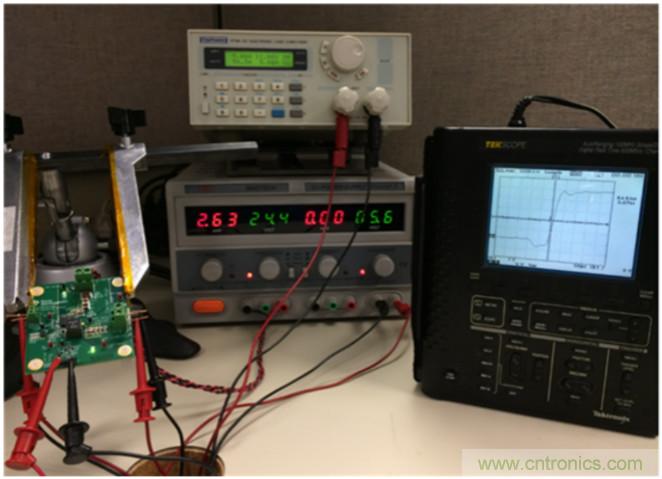

在訂購LMG5200評估模塊(EVM)之前,請確認您的試驗臺設備可準確測量基于GaN(美國能源部認為是“基礎性”技術,可更好地利用我們的能源資源)的寬帶隙(WBG)半導體產品,如LMG5200。如果您的設備看起來像此處展示的設備,那么您可能需要升級您的觀察儀器和探針。

測量WBG半導體的電壓轉換需要具有足夠測量帶寬的設備。示波器帶寬的特點是擁有-3dB的頻率 —— 在該頻率下正弦波(顯示在示波器上)的幅度已下降到輸入信號的1/√2或0.707。一般而言,如果輸入信號的帶寬等于觀察儀器的帶寬,那么示波器會有30%的振幅衰減誤差。如果您在使用數字存儲示波器(DSO),則采樣率會強行增加其它限制條件。例如,當所有的四個通道都被占用并且奈奎斯特采樣定理要求適用時,一個四通道、1Gs/秒的DSO通常僅擁有250Ms/秒的能力!作為一個經驗法則,如果觀察儀器的額定帶寬是X,那么您能如實測量(誤差在3%以內)的最大信號頻率是X/3。要使誤差僅為1%,您的信號帶寬應該不超過X/5。

此外,示波器探針也會增加測量的誤差,可將其建模成一個電阻器—電容器(RC)低通電路。更重要的是,在測量開關轉換時您不是在看一個純正弦波,那么開關節點上升和下降時間的有效帶寬是多少呢?在數學上,您可以把探針的輸出估值為應用的電壓步驟,如方程式1所示:

Vout = Vin(1-e^t/RC)(1)

上升時間在很多時候按輸出轉換(其最終值的10%至90%)來表示。采用方程式1時,10%的點當時是0.1RC,90%的點是2.3RC,并且由于探針的時間常數是1/2πfRC,所以帶寬的表達式可以被確定。

RC = tr/(t90% - t10%) = tr/2.2RC = 1/2πf                 (2)

因此所需要的帶寬可通過這樣的算式計算得出:帶寬 = 0.35/tr

這種關系使您能根據上升時間來評估信號的等效帶寬。例如,倘若您希望自己的GaN器件在500ps的時間內打開,那么您需要一個能實現0.35/500ps(700MHz)的觀察儀器 —— 而且您還需要一個至少有那么多帶寬的探針。知道您的探針和觀察儀器帶寬,您就可以申請一個和的平方根(RSS),以便基于本文中所述相關測量設備的統計誤差來評估實際上升時間。

為了確認預期的需求,筆者評估了三種測量設置。第一種設置具有100MHz/500Ms/秒的手持式TekScope;第二種設置是500MHz/2.5Gs/秒的DPO4051;第三種設置是1GHz/5Gs/秒的MDO4104-6。經過筆者的設置,LMG5200在電流為5A時可將24V的電壓轉換成12V的電壓。開關頻率被設定為1MHz;52%的占空比很有必要,因?yàn)樾柩a(bǔ)償功率級的損失。筆者測得功率轉換的效率為~96%。

為測定上升時間,筆者使用了觀察儀器游標。如果想用觀察儀器來計算上升時間,一定要設置采樣率以采集足夠數量的數據點。奈奎斯特定理要求至少有兩到三個采樣點,但筆者建議在上升沿要有四個或五個采樣點。這表明,如果上升時間少于1ns,那么即便是5Gs/秒的采樣能力仍將是微不足道的。

探針帶寬同樣重要;即使筆者的探針帶寬為1GHz,仍會產生顯著的誤差。注意,在一些情況下,觀察儀器具備的能力可能超過規定標準也可能低于規定標準,這取決于制造商、設置校準以及觀察儀器和探針的老化程度。根據測試筆者會說,為了測量WBG開關轉換,1GHz的系統帶寬是絕對最低要求。

那么,筆者有什么發現呢?采用本文中描述的低電感探測技術,圖1所示100MHz的觀察儀器測得的上升時間為3ns —— 這顯然是不夠準確的測定值,因?yàn)楫?dāng)與圖2所示1GHz帶寬的系統的測定值相比較時,您會發現后者測得的上升時間為780ps。而500MHz的觀察儀器測得的上升時間為1ns。

您是否在準確測定氮化鎵器件的皮秒量級上升時間?
圖1:100MHz的觀察儀器系統(可測量LMG5200開關節點,同時還可在1MHz的頻率下將24V的電壓轉換成12V的電壓,上升時間等于3ns)

您是否在準確測定氮化鎵器件的皮秒量級上升時間?

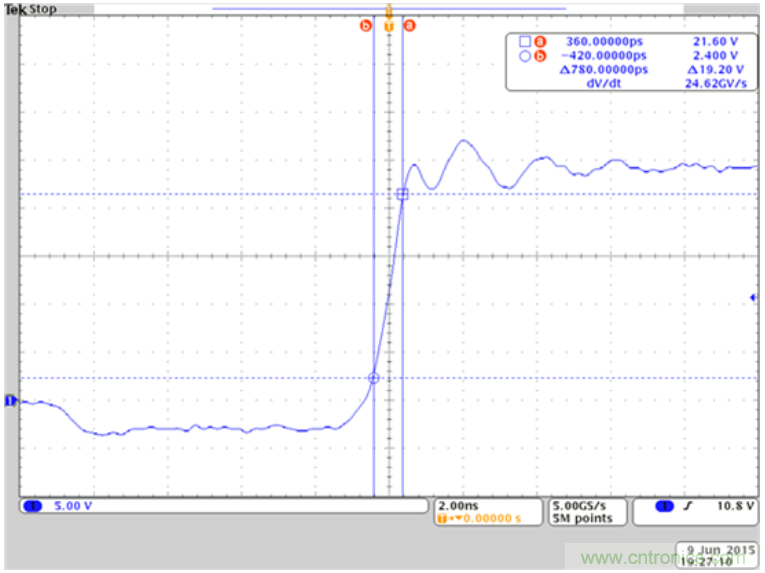

圖2:LMG5200開關節點的100 GHz觀察儀器系統(可在1MHz的頻率下將24V的電壓轉換成12V的電壓,上升時間等于780ns)

采用前面討論的RSS方法,可計算出:780ps的測定值仍比使用更高帶寬的系統的測定值慢29%。為了準確測定上升時間(誤差在1%以內),需要4GHz的系統測量帶寬!假如這種設備可用,那么筆者測得的780ps的上升時間本來可以是600ps —— 那是40V/ns的壓擺率!在下一篇文章中,筆者將考察精心挑選組件和布局的重要性,以最大限度地減少與這種dv/dt相關的輻射發射。
