【導讀】目前，戶外藍牙音箱（包括手提音箱及拉桿音箱等產品類型）深受消費者的喜愛，其便攜性既能滿足家用，也能滿足一定時間內的戶外使用，其音質效果優于一般的小藍牙音箱，適合戶外活動廣場舞等場合。因其體積重量要求的要求決定了供電是以單節18650鋰電池為供電電源。深圳市永阜康科技有限公司最新推廣的內置自適應動態升壓15W單聲道F類音頻功放IC-HT8731，該芯片音質表現高音通透、低音震撼、人聲甜美，能完美實現3.7V單節鋰電供電音箱產品的性能升級迭代。
HT8731特有的自適應動態升壓，能根據芯片需要輸出功率的大小來對應調整電源模塊的輸出電壓，最大限度提高鋰電池的續航時間；其輸入電流限制功能可設定最大輸入電流，以免因鋰電池瞬間電壓跌落太低造成主控重啟；能通過一個主控IO口實現關斷、開啟、D類/AB類、防破音開啟/關閉等各種模式的切換，節省藍牙主控的資源；2檔防破音模式，ACF1寬動態音量震撼模式適合戶外藍牙音箱，ACF2高保真低失真模式適合小箱體的藍牙音箱，兩種模式選擇只需要改動外圍電阻，便可呈現不同風格的音質。
HT8731是一款內置自適應H類升壓的單聲道D類音頻功率放大器， 由鋰電池供電時，THD+N<1%、20-20kHz全頻段信號條件下，能連續輸出6W功率（4Ω負載）；另外，其還支持AB類模式。HT8731內置的H類升壓，提供8.0V最大輸出電壓。其小音樂信號時不升壓，僅當功率較大時，提供一個適應輸出功率的電壓給D類功放，其可大幅提高系統效率，延長電池續航時間。HT8731的最大特點是防削頂失真（ACF）輸出控制功能，可檢測并抑制由于輸入音樂、語音信號幅度過大所引起的輸出信號削頂失真（破音），也能自適應地防止在BOOST升壓電壓下降所造成的輸出削頂，顯著提高音質，創造非常舒適的聽音享受，并保護揚聲器免受過載損壞。HT8731提供兩種不同音樂體驗的ACF模式，以及ACF-Off 模式。HT8731具有AB類和D類的自由切換功能，在受到D類功放EMI干擾困擾時，可隨時切換至AB類音頻功放模式。
HT8731內部集成免濾波器數字調制技術，能夠直接驅動揚聲器，并最大程度減小脈沖輸出信號的失真和噪音。輸出無需濾波網絡，極少的外部元器件節省了系統空間和成本，是便攜式應用的理想選擇。此外，HT8731集成了輸出端過流保護、片內過溫保護等功能。

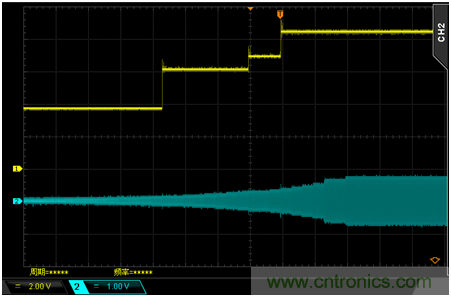

HT8731自適應動態升壓波形：
HT8731應用特性

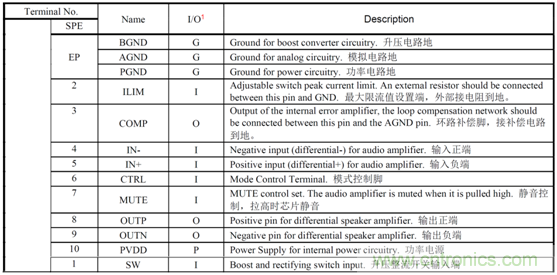

1. HT8731腳位圖以及管腳說明
2. HT8731 應用原理圖

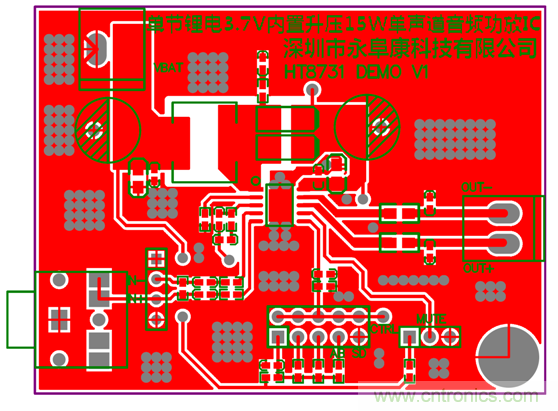

3. HT8731DEMO板PCB頂層設計圖

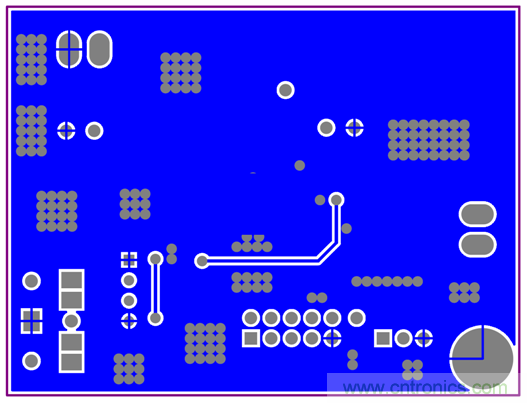

4. HT8731 DEMO板PCB底層設計圖

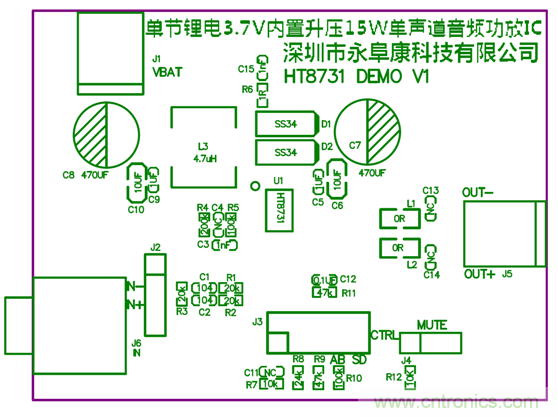

5. HT8731 DEMO板貼片圖

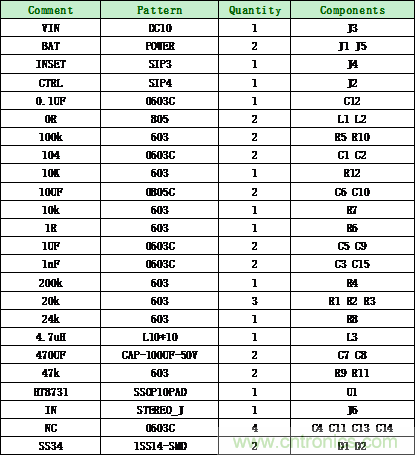

6. HT8731 DEMO板物料清單

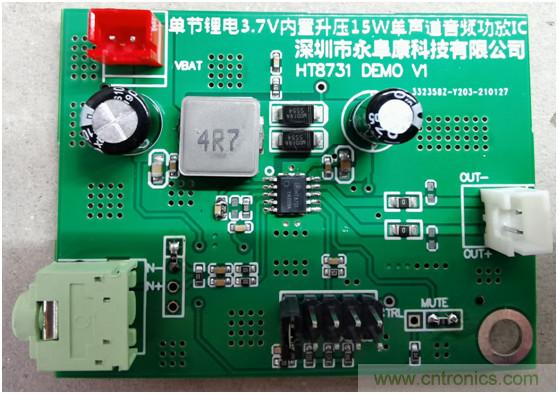

7. HT8731 DEMO板實物圖
