DVI信號線簡介及應用

發布時間:2010-05-19

中心議題:
  • DVI信號線簡介
  • DVI的不同標準
  • DVI信號的各種特性
  • DVI接口的陣腳定義

DVI是什么?


如今帶有DVI接口的液晶顯示器十分普及,另外配備同樣接口的顯示卡也很常見,如此配合起來導致了DVI大行其道,而傳統的VGA接口由于不能和數字信號完全匹配,因此逐漸走向沒落。

說到DVI接口,很多朋友都會想到白色的D型插座。沒錯,這就是DVI接口,但和VGA接口不同。DVI接口分為3大類5種標準,每種標準都有自己的應用范圍,如果使用中不加以區別,就會影響顯示設備的性能。


因此,作為一種常見的顯示接口標準,我們還是很有必要對DVI有所了解的!

DVI詳解

DVI全稱為DigitalVisualInterface,它是1999年由SiliconImage、Intel(英特爾)、Compaq(康柏)、IBM、HP(惠普)、NEC、Fujitsu(富士通)等公司共同組成DDWG(DigitalDisplayWorkingGroup,數字顯示工作組)推出的接口標準。

它是以SiliconImage公司的PanalLink接口技術為基礎,基于TMDS(TransitionMinimizedDifferentialSignaling,最小化傳輸差分信號)電子協議作為基本電氣連接。TMDS是一種微分信號機制,可以將象素?cái)?shù)據編碼,并通過串行連接傳遞。顯卡產生的數字信號由發送器按照TMDS協議編碼后通過TMDS通道發送給接收器,經過解碼送給數字顯示設備。

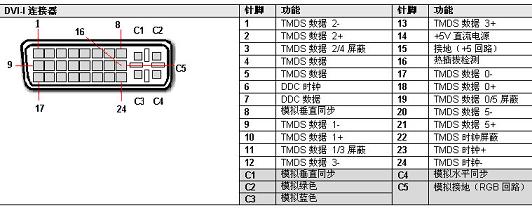

DVI接口的陣腳定義

一個DVI顯示系統包括一個傳送器和一個接收器。傳送器是信號的來源,可以內建在顯卡芯片中,也可以以附加芯片的形式出現在顯卡PCB上;而接收器則是顯示器上的一塊電路,它可以接受數字信號,將其解碼并傳遞到數字顯示電路中,通過這兩者,顯卡發出的信號成為顯示器上的圖象。

和傳統的VGA信號相比,采用DVI信號的液晶顯示器不存在相位問題,不會引起像素抖動。另外,采用DVI信號后,顯示器不會造成幾何失真,大大提高了畫面的質量。
[page]
DVI的不同標準

和VGA接口不同,DVI接口存在很多標準,使用顯示器時一定要搞明白。

從下面的圖表中可以看到,DVI一共分為5種標準。其中DVI-D和DVI-I分為“雙通道”和“單通道”兩種類型,我們平時見到的都是單通道版的,雙通道版的成本很高,因此只有部分專業設備才具備,普通消費者很難見到。


DVI-A是一種模擬傳輸標準,晚期的大屏幕專業CRT中能看見。不過由于和VGA沒有本質區別,性能也不高,因此DVI-A事實上已經被廢棄了。至于DFP接口,這是一種已經被廢棄的早期的數字規范。

關于DVI信號的各種特性

規格信號備注

DVI-I雙通道數字/模擬可轉換VGA
DVI-I單通道數字/模擬可轉換VGA
DVI-D雙通道數字不可轉換VGA
DVI-D單通道數字不可轉換VGA
DVI-A模擬已廢棄
DFP數字已廢棄
VGA模擬——

18針和24針有啥區別?

市場中,我們經??梢月犚娊?jīng)銷商形容DVI線有18+1和24+1以及18+5和24+5這4種規格。

有些人說18針是簡化版,性能不如24針的好;還有人說24針中有一些是地線,其實效果和18針完全一樣。這些說法那個正確?

其實,我們上面的表格已經透露了詳細情況了。18針屬于單通道DVI,傳輸速率只有24針的一半,為165MHz。在畫面顯示上,單通道的DVI支持的分辨率和雙通道的完全一樣,但刷新率卻只有雙通道的一半左右,會造成顯示質量的下降。一般來講,單通道的DVI接口,最大的刷新率只能支持到1920*1080*60hz或1600*1200*60hz,即現有23寸寬屏顯示器和20寸普通比例顯示器的正常顯示,再高的話就會造成顯示效果的下降。

目前我們常用的液晶顯示器還維持在19寸普屏和20寸寬屏左右,真正用上大屏幕顯示器的人很少,因此18針的單通道DVI接口已經夠用了。而使用大屏液晶顯示器的話,24針的雙通道DVI是必須具備的條件。

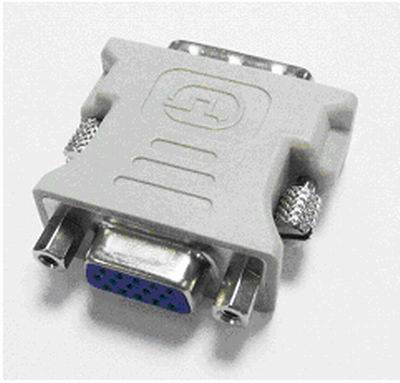

DVI-I轉換成VGA的接頭
[page]

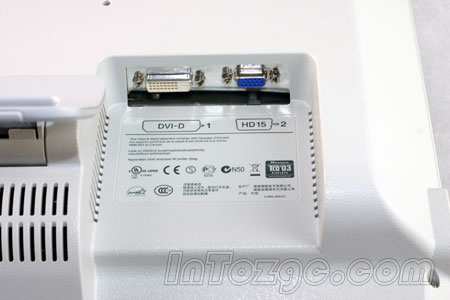

至于18+5和24+5這種規格都屬于DVI-I,多出來得4根線用于兼容傳統VGA模擬信號。這種接口在顯示卡上用的多,顯示器基本不用,除非是970P這樣的單接口顯示器才會考慮采用。

來自顯示卡的憂患

這下您明白了嗎?如果您的顯示器低于23寸寬屏或20寸普屏的話,使用18針DVI完全沒有問題,用24針的當然可以,但有些浪費了。另外,如果想用大屏幕顯示器的話,一款具備雙通道輸出的顯示卡也非常重要。因此現在多數顯示卡的DVI接口都是單通道的,性能達不到要求。

不過,小編介紹的只是理論數字,實際上現在顯示卡在很多情況下,DVI不能達到應有的性能指標。

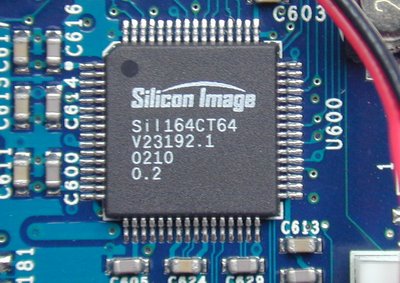

外置的TMDS芯片,現在這個芯片多集成在顯示核心中

以前,具備DVI的顯示卡采用外置TMDS的方案,雖然成本高,但使用效果好。而現在的顯示核心均集成了TMDS,雖然表面上看成本降低,性能提升,但實際上顯卡的偷工減料問題十分嚴重,周邊電路節省的一塌糊涂,輸出性能根本達不到要求。

小編在評測顯示器的時候,經常發現某些顯示卡輸出1600*1200或者1920*1080分辨率時刷新率上不去,更換顯示卡后才解決問題。事后分析是顯示卡做工太差,信號有問題,顯示器當然不能正常顯示。

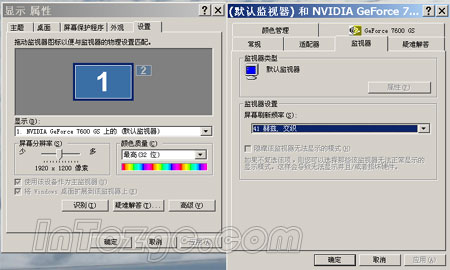

這款顯示卡就不能滿足1920*1200下刷新率為60HZ的要求

因此,我們有理由懷疑現在的部分低檔卡在輸出極限分辨率時會出現問題,因此建議那些配備好顯示器的朋友購買正規的名牌產品,不要貪圖便宜購買劣貨。

至于采用的線纜,我們認為采用顯示器附帶的就完全可以滿足要求了,無需另外購買。尤其是那些采用小屏顯示器的朋友,就更不必更換了。專業顯示器通常附帶性能良好的線纜,也無需更換。
