MLZ2012-H:TDK-EPC開發出2012尺寸的積層鐵氧體線圈用于去耦

發布時間:2011-02-22

MLZ2012-H的產品特性:
  • 定額電流增大2.5倍
  • 符合RoHS規范
  • 能夠應對無鉛焊接
MLZ2012-H的應用范圍:
  • 數碼相機、攝像機等便攜式電子機械設備的去耦
  • 筆記本電腦的去耦



TDK股份有限公司旗下子公司TDK-EPC公司(社長:上釜健宏,以下簡稱TDK-EPC)成功開發出2012尺寸的積層鐵氧體線圈(MLZ2012-H系列),并于2011年2月起開始量產。該產品作為去耦(decoupling)功能,被應用于數碼相機、攝像機等便攜式電子機械設備以及筆記本電腦等。

該產品通過采用直流重疊特性進一步改善的TDK獨自的鐵氧體材料以及控制涂料性質,形成最合理的積層構造,與本公司以往產品(MLZ2012-W)相比,定額電流達700mA(電感值為1.0µH的情況下),最大增加了2.5倍。在2012尺寸去耦用積層鐵氧體線圈領域,其定額電流值達到業內最高水平(注),并具有與卷線型線圈相同水平的直流重疊特性。

近年來,以IC驅動為首的電子機械設備向低電耗方向不斷發展。因此,積層型線圈的應用范圍也隨之逐漸擴大。該MLZ2012-H系列產品,充分發揮了本公司引以為豪的積層技術,實現了在以往只能使用卷線型線圈電路中的應用。

術語:
  • 去耦(decoupling): 防止電流變動對其他電路部分產生的影響(耦合,coupling)。
  • 直流重疊特性:指直流電流引起磁飽和,使電感值下降的現象。

主要特點
  • 與以往產品相比,定額電流增大2.5倍,具有與卷線型線圈等量的定額電流。
  • 不僅符合RoHS規范,并且還能夠應對無鉛焊接。

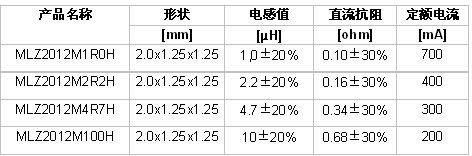

主要特性
