高頻小信號諧振放大電路時域與頻域?qū)Ρ确治?/h2>

發布時間:2011-08-29

中心議題:
  • 研究高頻小信號諧振放大電路時域與頻域分析
解決方案:
  • 采用時域的分析方法
  • 采用頻率分析方法

引言

在通信電子電路中,對于微小的信號需要進行一定增益的放大。通信中的微小信號都屬于高頻信號,所以電路的分析都是基于期間的非線性特性進行的。非線性電路的輸出中不同頻率分量的信號分量較多,所以需要采用具有頻率選擇功能的諧振網絡進行頻率的選擇。諧振網絡頻率選擇的性能直接決定了諧振放大電路的性能。采用時域波形的觀測以及頻域不同頻率的頻譜進行對比分析,可以清晰地對諧振放大電路進行分析。

1 諧振放大電路概述

諧振電路原理圖中的LC并聯諧振回路用電阻Rc代替,就是典型的共發射極電路。它的電壓放大倍數是Au=βRc/rbe(這里是其絕對值,沒有考慮相位問題)。由于Rc對所有的頻率分量都呈現出相同的阻值(阻抗),故這個電路沒有頻率選擇作用(即在很寬的頻率范圍內,其放大倍數是一樣的)。若Rc用LC并聯諧振回路代替,由于諧振阻抗的頻率特性,使得在諧振頻率點及左右極小的頻率范圍內呈現出很高的阻抗,使電路的電壓放大倍數很高,而離開諧振點的其他頻率范圍都呈現出極低的阻抗(理想狀態下可以看做為零),使電壓放大倍數接近于零,于是這個放大器就有了對某一頻率有選擇性的放大特性,稱為諧振放大器。
2 小信號諧振放大電路的時域分析

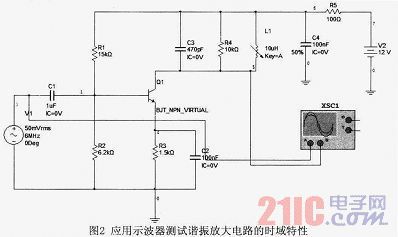

在小信號諧振放大中,電路的輸入信號中除了所需要的信號外還有不需要的信號,它們的頻譜往往不同,所以用選頻的方法,選取需要的頻率分量,抑制不需要的頻率分量。另外,其中有用信號的幅度往往也很小,處理這種信號必須具有選頻和放大雙重功能。小信號諧振放大器電路中晶體管集電極負載是LC并聯諧振電路,其阻抗是隨頻率而變化的,回路諧振頻率f0上的阻抗為純電阻并且是最大的,因此諧振放大器在負載回路的諧振頻率上具有最大的電壓放大增益,稍離開此諧振中心頻率,電壓增益就會迅速減小。在分析中采用仿真軟件來測試諧振放大電路的時域的輸入輸出波形。分析測試電路如圖2所示。
[page]
在測試電路中,高頻小信號選擇6MHz、50mV的正弦波信號,示波器同時測試輸入與輸出兩路信號的波形。輸入輸出波形如圖3所示。

3 小信號諧振放大電路的時域分析

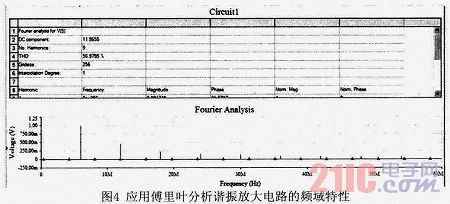

在頻域分析中就是以頻率作為分析的變量,分析信號中不同的頻率分量構成。在頻率分析中,較為重要的概念就是電路的通頻帶與選擇性,作為諧振放大電路一方面要通過所需的頻率成分,因而對其具有通頻帶的要求,另一方面,要抑制不需要的信號的頻率成分,這種通過有效成分抑制無效成分的性質稱為選擇性。但在實際應用中往往要求通頻帶以內傳輸系數盡可能大,通頻帶以外傳輸系數盡可能小,這樣信號失真小,抑制干擾能力強,由此可見通頻帶與選擇性相矛盾,故用矩形系數K0.1說明。理想諧振放大器的頻率特性曲線,其矩形系數K0.1應等于1,實際的諧振放大器的矩形系數總是大于1的。應用軟件的傅里葉分析的頻譜圖如圖4所示。

4 小結

在對電子線路的性能分析中,采用時域的分析方法比較簡單直接,能夠直觀分析電路的輸入輸出,以及各個測試點的波形。但是時域分析不能確定電路對于不同頻率的響應,也無法準確了解不同頻率的信號對電路的干擾。頻率分析為分析頻率對電路的影響提供了直接的方法,在對現代電子線路的分析中,發揮了越來越大的作用。
