魏德米勒FreeCon診斷光信號的PROFINET中繼器

發布時間:2011-09-13 來源:OFweek網

產品特性:

  • 設計緊湊:寬×高×長:112× 52× 130毫米 降低了機器人外形的干擾
  • 外殼的材料是由擠壓鋁型材制成的 鋅壓鑄涂蓋就是電源涂層
  • 可以不受任何限制地被部署在溫度范圍從0-55攝氏度的條件下

應用范圍:

  • PROFINET和以太網


憑借其FreeCon主動中繼器,魏德米勒為在PROFINET網絡中進行部署而提供了一個具有集成診斷功能的光纖聚合物(POF)中繼器?,F(xiàn)今,基于光纖聚合物(POF)的光學纖維正越來越多地被使用,這不僅僅是因為他們不受電磁干擾的影響,也是因為他們能夠滿足更大數據容量的自動化應用的需求。然而,這些纖維常遭受自然老化的過程,此過程不斷地增加了光纖的衰減。這依次增加了對傳輸路徑的精確診斷的需要。魏德米勒開發的FreeCon主動中繼器就是為了滿足這方面的需要:即為了保證以太網數據被傳輸時的傳輸可靠性。FreeCon主動中繼器就其光學預算而言對整個傳輸路徑進行實時的檢查 – 例如,從電柜到機器人的頭部。該裝置在規定的容忍等級被超越和用戶需要更換的電纜組時發出一個報警信號到更高級別的控制器。通過不斷檢查光纖衰減的傳輸路徑,F(xiàn)reeCon主動中繼器有史以來第一次可以準確地計劃何時更換機器人電纜套。PROFINET中繼器符合AIDA規格(德國汽車制造業的自動化倡議)。聯同HTX-IE光纖聚合物(POF)多功能工具,它被設計的目的是確??焖俸椭貜蜏蕚浜蜑镾C-RJ型連接器的終止程序,魏德米勒為基于光纖聚合物(POF)電纜的傳輸解決方案提供了完整全面的組件包。

不斷增加的數據容量以及更高需求的vis-à-vis電磁兼容性正面臨自動化領域的挑戰,該挑戰正逐步導致以光纖聚合物(POF)為基礎的光纖光纜的部署。由于它們強大的特性,高度靈活性和對電磁干擾的不敏感的聚合物纖維的被使用,例如,對于整個機器人的電纜需求:從焊接槍上的輸入/輸出(I/O)模塊到機器人的底座,再到電器柜中的設備,并從那里到更高一級的系統。沿著其光學路徑的衰減是靈活聚合物纖維的一個缺點;此外,老齡化進程帶來的結晶纖維結構變成乳白色,因此不能夠傳輸光。當衰減超過定義的容忍極限時,用戶需要一個建立在細節精確的物理學規律基礎上的測量。他們也想以一個精確診斷為基礎來節約時間和成本。為了精確地響應這些需求,魏德米勒開發了FreeCon主動中繼器。它驗證了實時的光學信號,并且獨特的沿著傳輸路徑精確地診斷光纖的衰減。由PROFIBUS用戶組織指定用于PROFINET的這項新技術服務于刷新光纖電纜信號。

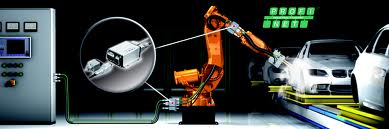

為了能夠保證以太網數據的可靠傳輸,F(xiàn)reeCon主動中繼器證實了與光學預算有關的整個傳輸路徑上的同步實時(IRT)數據交換,例如從電器柜到機器人的頭部。該裝置當衰減率達到臨界水平時就會立即通過PROFINET發送一個報警信息到更高層次的控制。與眾不同的是,PROFINET - 光纖聚合物(POF)中繼器當電纜架設需要更換時馬上被精確地限定。而且,當系統被托管時,該設備提供了關于衰減和電纜在按下一個按鈕時的長度時的精確信息。這節省了大量費力的測量、記錄和證明。此外,F(xiàn)reeCon主動中繼器集成數據和電力傳輸在一個單一的模塊中,一個設計內的功能提高了系統的實用性,并證明在安裝過程中的優勢。

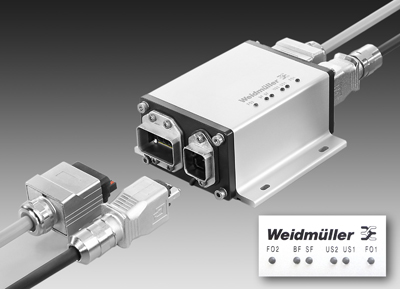

重達780克的FreeCon主動中繼器提供的額定等級為IP65。它的設計緊湊(寬×高×長:112毫米× 52毫米× 130毫米),一個設計特征降低了機器人外形的干擾。外殼的材料是由擠壓鋁型材制成的,鋅壓鑄涂蓋就是電源涂層。該設備配備了一個符合PROFINET數據的連接器PushPull SC – RJ光纖聚合物(POF)(V14)和一個符合PROFINET的電源連接器PushPull電源。四個發光二極管(LED)信號通信(FO1:端口活躍,F(xiàn)O2:端口活躍,SF:集合錯誤,BF:總線錯誤)和兩個發光二極管(LED)指示電源(US1:電源1 - 電子,US2:電源2)。



在FreeCon主動中繼器可以不受任何限制地被部署在溫度范圍從0-55攝氏度的條件下。

FreeCon主動中繼器通過一個相應質量的工具被補充:確??煽啃?,不斷地低衰減,魏德米勒HTX-IE-POF的多功能工具能為PROFINET和以太網/IP SC - RJ連接器所必需的品質上剝?nèi)ソ^緣材料,擠壓和切割成毫米厚度的光纖聚合物。一個旋轉刀片在金屬環上精確地切割纖維,以致不再需要后續的拋光過程。該工具確保了高精確度和可以重復的結果,用以為了一貫高品質的連接來支持可靠的、用戶獨立工作的效果。HTX-IE-POF減少早衰到最低限度的時間需要連接光纖電纜連接器。
