DG92xx系列:Vishay推出新款CMOS模擬開關和多路復用器

發布時間:2011-10-18 來源:Vishay Intertechnology, Inc.

產品特性:

  • 工作電壓范圍寬、小封裝尺寸和兼容低電壓邏輯
  • 采用Vishay獨有的CMOS工藝制造
  • 低寄生電容、低電荷注入、低泄漏電流和低功耗

應用范圍:

  • 觸摸屏、平板電腦、數據采集、健康醫療、儀器和自動化設備


日前,Vishay Intertechnology, Inc.宣布,推出4款可使用2.7V~16V單電源或±2.7V~±8V雙電源工作的新器件,充實其DG92xx系列CMOS模擬開關和多路復用器。新器件具有工作電壓范圍寬、小封裝尺寸和兼容低電壓邏輯的特點,可用于高速、高精度開關應用。

近日發布的產品包括一個雙路SPDT模擬開關(DG9236)、一個8通道多路復用器(DG9251)、一個雙路4通道多路復用器(DG9252)和一個三路2通道多路復用器(DG9253)。新器件適用于觸摸屏、平板電腦、數據采集、健康醫療、儀器和自動化設備。

DG9251、DG9252和DG9253的規定電壓都是+16V、+5V和±5V。這些器件兼容CMOS和GPIO控制信號,在使用+5V或±5V電源工作時控制輸入可以保證1.4V邏輯高電平,使用+16V電源工作時可以保證1.65V邏輯高電平。對于CMOS/TTL微控制器的控制信號,DG9236在使用+16V電源工作時可以保證1.8V邏輯高電平。

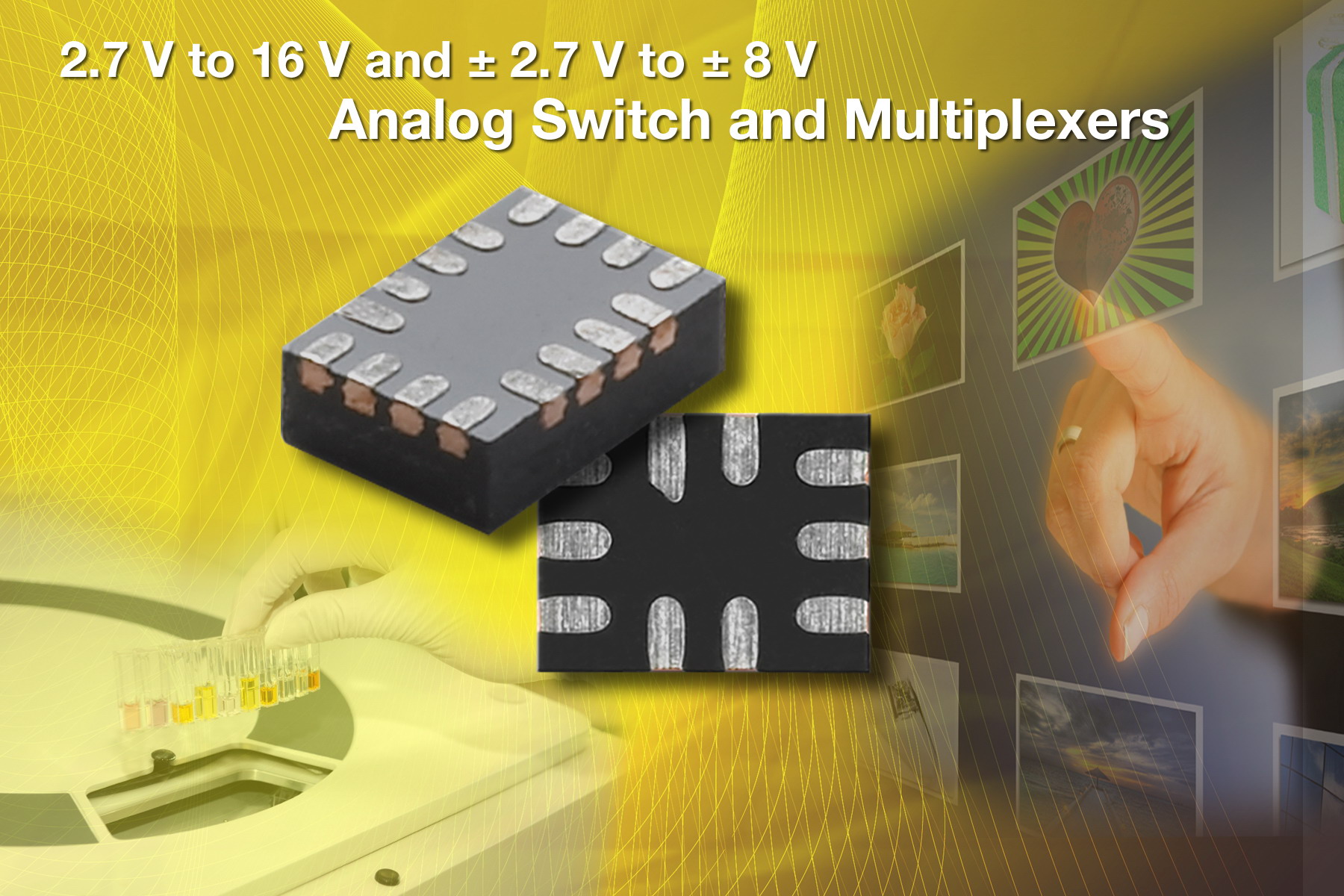

這三款多路復用器采用小尺寸1.8mm x 2.6mm miniQFN-16封裝,DG9236模擬開關采用1.4mm x 1.8 mm miniQFN-10封裝,高度為0.55mm。器件的塑料miniQFN封裝是目前業內尺寸最小的封裝,與WCSP型封裝尺寸相近。

在-3dB情況下,多路復用器的帶寬為314MHz(DG9251)、449MHz(DG9252)和480MHz(DG9253),在100MHz下具有-45dB(典型值)的優異隔離性能和-48dB的串?dāng)_。DG9236的帶寬為800MHz,在10MHz下的串?dāng)_為-70dB,關斷隔離為-62dB。所有四款器件的規定工作溫度范圍為-40℃~+85℃。

這些開關和多路復用器采用Vishay獨有的CMOS工藝制造,具有低寄生電容、低電荷注入、低泄漏電流和低功耗的特點。器件可處理各種模擬和高速脈沖,在兩個方向上均能良好地傳輸信號,而且能處理滿幅的模擬信號,可用作多路復用器和多路解復用器。

做為擔當社會和環境責任的業者,Vishay Siliconix生產的所有模擬開關和多路復用器均符合RoHS指令2002/95/EC,以及IEC 61249-2-21無鹵素規定。miniQFN系列封裝采用鎳鈀金器件端接,這種端接滿足全部JEDEC標準對回流焊和MSL等級的要求。

新款模擬開關和多路復用器現可提供樣品,并已實現量產,標準訂貨的供貨周期為十周。
