產品特性：

• 世界上最小的貼片尺寸0.3 mm×0.15 mm
• 貼片的尺寸精度從±20μm大幅提高到±5μm
• 采用金電極表面，提高了焊料潤濕性、可靠性

應用范圍：

• 智能手機等移動設備

日本知名半導體制造商羅姆株式會社日前面向智能手機等移動設備，開發出可高密度安裝的世界最小的貼片電阻03015尺寸（0.3 mm×0.15 mm）產品。與一直被稱為微細化的界限的0402尺寸（0.4mm×0.2 mm）產品相比，此款產品的尺寸成功縮小了44％。

近年來，智能手機市場的需求迅猛增長，多功能化使手機產品的零部件數量增加，因此，可高密度安裝的超小型零部件的需求隨之增加。但是，以現有的制造技術，切割工藝中的封裝尺寸公差較大，達±20μm，不僅如此，還存在貼片崩缺等各種課題，業內認為0402尺寸以下的開發是非常困難的。

此次成功開發不是采用傳統的電阻制造技術，而是通過獨創的微細化技術開發出制造系統，同時，改進了切割方法，使切割工藝中的封裝尺寸公差大幅降低，僅為±5μm。提高尺寸精度不僅有助于降低安裝時的吸片錯誤 ，而且采用了耐腐蝕性能卓越的金電極表面，提高了焊料的潤濕性，使穩定的安裝成為可能。

以上這些為每部動輒使用數以百計電阻的智能手機為首的各種移動設備的多功能化、小型化做出了巨大貢獻。

羅姆于1976年率先開發出世界上最早的矩形貼片電阻，之后不斷向打破常規的新技術挑戰。今后，羅姆將繼續在作為創業產品的電阻領域引領世界，不斷擴大高品質的電阻產品陣容，同時，繼續推進更加小型化的0201尺寸（0.2mm×0.1mm）的貼片電阻的開發。

＜世界最小貼片電阻的主要特點＞
１） 采用獨創的工藝技術，實現了世界上最小的貼片尺寸：03015尺寸（0.3 mm×0.15 mm）
２） 貼片的尺寸精度從±20μm大幅提高到±5μm
３） 采用金電極表面，提高了焊料潤濕性、可靠性

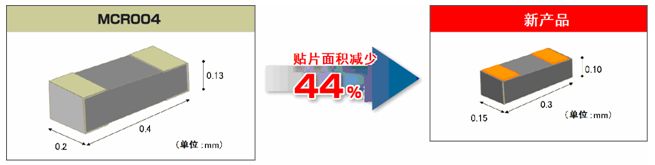

＜實現了世界最小貼片尺寸＞

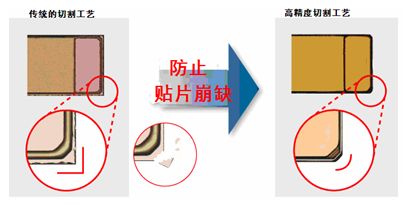

＜高精度的切割工藝＞

＜大幅提高了尺寸精度，可實現高精度的外形成形＞

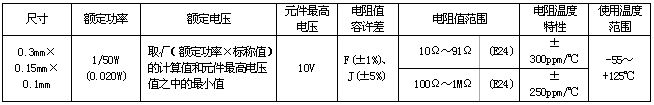

＜規格＞
