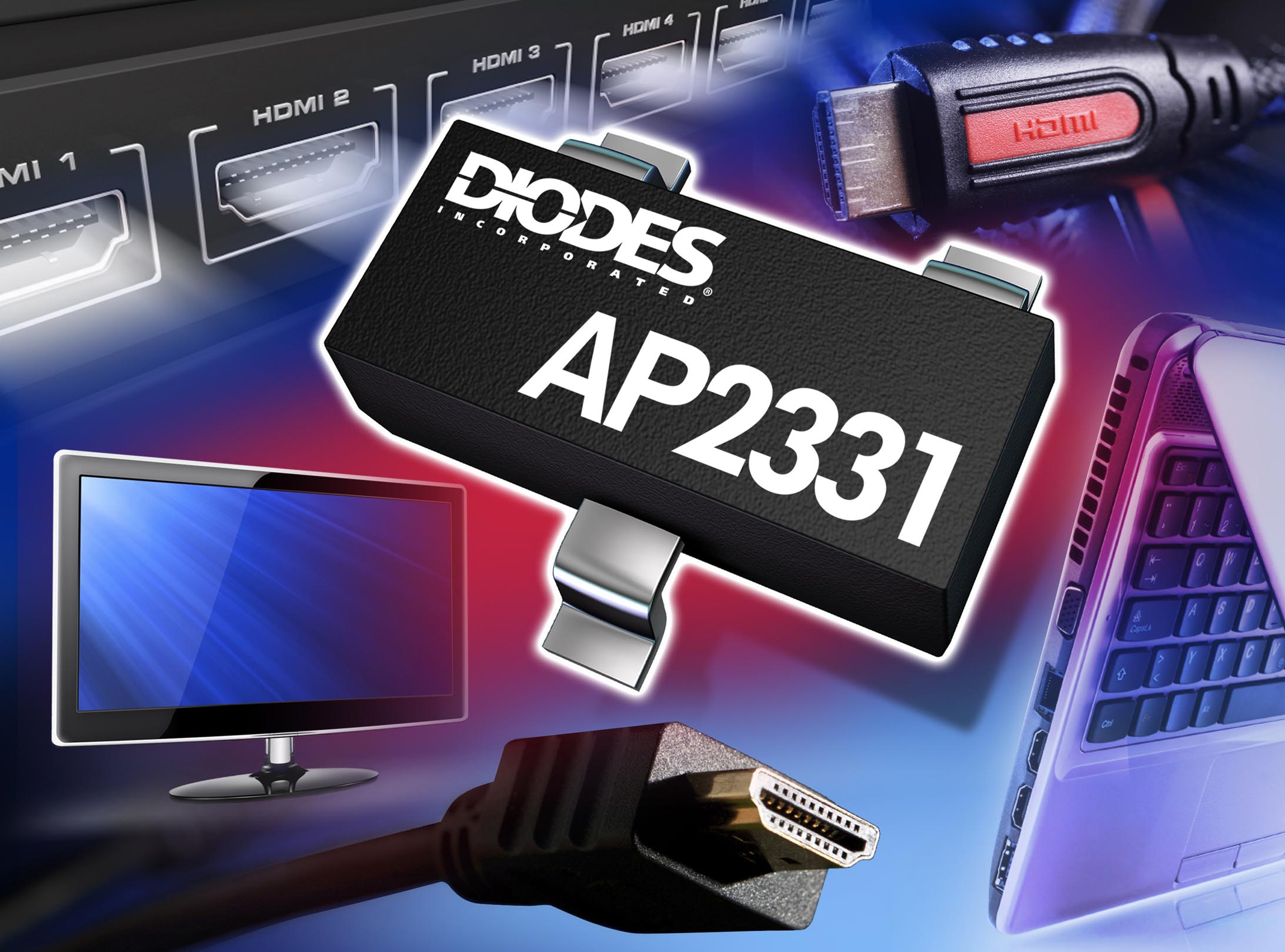

AP2331:Diodes推出單信道限流負載開關提升HDMI端口保護功能

發布時間:2011-12-16 來源:Diodes公司

產品特性:

  • 采用SOT23封裝,額定電流為0.2A
  • 低至250mΩ的導通電阻,有反向電流阻斷功能
  • 快速準確的過流、過壓、逆向電流、過溫及短路保護特性
  • 內置軟啟動功能,提供0.7毫秒標準開啟時間

應用范圍:

  • 機頂盒、便攜式筆記本電腦及LCD液晶電視等消費電子產品

Diodes公司推出AP2331單信道限流負載開關。該產品專為高清晰度多媒體接口 (HDMI) 的標準及其它監視器接口的保護功能而優化設計,適合于3V至5V的熱插拔連接以及其它承受高電容性負載和可能受短路影響的應用。

該負載開關采用SOT23封裝,額定電流為0.2A,適用于種類繁多的消費電子產品,包括機頂盒、便攜式筆記本電腦及LCD液晶電視。AP2331通過其快速準確的過流、過壓、逆向電流、過溫及短路保護特性,以及受控開啟時間和過壓鎖定功能,有效改善系統的穩定性。

AP2331包含一個內置的軟啟動功能,提供0.7毫秒的標準開啟時間,因此可把涌浪電流保持于安全水平,從而提高系統的可靠性。當系統關斷的時候,AP2331的輸出放電功能可以確保輸出電容器上儲存的電壓以一定的速率釋放掉。

該負載開關具備非常準確的0.4A電流限制,能降低其對電源電流的要求及整體系統成本。另外,該產品擁有低至250mΩ的導通電阻,能減少電路的電壓降。AP2331擁有反向電流阻斷功能,能避免從輸出端口至輸入端口之間出現任何漏電情況。此外,其靜電放電保護性能在人體放電模式 (HBM) 下為3KV,而在機器放電模式 (MM) 中則為300V,可進一步提升系統的可靠性。
