VJ HVArc Guard:Vishay提高表面貼裝X7R MLCC的最小容量

發布時間:2011-12-16 來源:Vishay Intertechnology, Inc.

產品特性:

  • 最低容值提高到470pF
  • 具有可選的聚合物端接
  • 采用貴金屬電極技術(NME)和濕法制造工藝生產

應用范圍:

  • 高壓應用及電纜調制解調器和路由器的電源

日前,Vishay Intertechnology, Inc.宣布,提高其VJ HVArc Guard®表面貼裝X7R多層陶瓷片式電容器(MLCC)的最低容值。對于更低的容值,公司會提供C0G(NP0)電介質,電壓范圍1000V~2500V,及采用0805~2225的5種外形尺寸。

0805外形尺寸的VJ HVArc Guard---X7R MLCC的最低容值提高到470pF。而1206、1210、1808和1812尺寸的最低容值提高到220pF。若需要更低的容值,可采用最低容量為10pF的C0G產品,替代0805、1206和1210外形尺寸1000V X7R的器件。

VJ HVArc Guard器件采用了一種特殊內部設計結構,(這種結構已在全球范圍內獲得專利授權),能夠防止高壓條件下的表面電弧。這種設計能夠?qū)崿F(xiàn)比標準高壓MLCC更高的容量,而且能在高壓產品中提供更小的外形尺寸,使器件實現小型化并降低元器件成本。

該MLCC具有可選的聚合物端接,可提高對電路板彎曲而內部破裂的抵御能力。采用這些端接,器件可減少機械性破裂引起的電容器失效及將故障限定在電容器內,節省保修開支,從而減少電路板上損壞的元器件數量,或是減少對整個設備自身的損傷。

VJ HVArc Guard MLCC采用貴金屬電極技術(NME)和濕法制造工藝生產,適用于降壓和升壓DC-DC轉換器等高壓應用,以及電纜調制解調器和路由器的電源中反激式轉換器的倍壓器。器件符合RoHS指令2002/95/EC,符合IEC 61249-2-2的無鹵素規定。

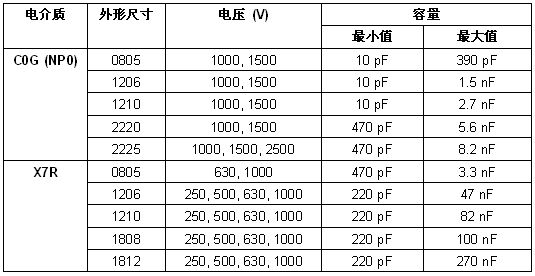

器件規格表:
