電阻器的基礎知識

發布時間:2012-11-05 責任編輯:rexliu

【導讀】在電子電路中使用著形形色色的電子元件和器件,其中電阻器約占元器件總數的40%以上。電阻器的品種很多,結構、尺寸和規格也不一樣。本文主要介紹電阻器的分類、阻值辨別、使用常識等基礎知識。

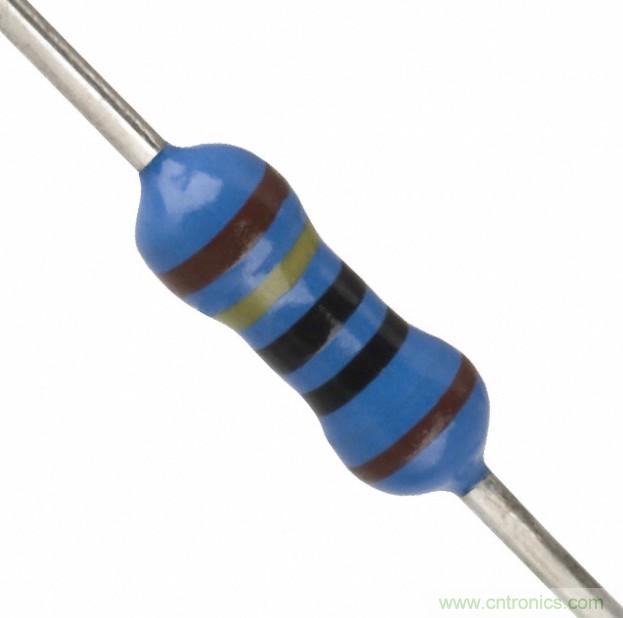

在電子電路中使用著形形色色的電子元件和器件,其中電阻器約占元器件總數的40%以上。電阻器的品種很多,結構、尺寸和規格也不一樣。

常用的電阻器有哪幾種

按照電阻體的材料和結構特征,可分為線繞電阻器和非線繞電阻器兩大類。線繞電阻器是用高電阻的合金線(如鎳鉻絲、康銅絲、錳銅絲等)纏繞在絕緣基棒上制成的,它主要用在大功率場合。非線繞電阻器又可分為實芯型電阻器和膜式電阻器兩類。最常用的是膜式電阻器,主要是碳膜電阻器和金屬膜電阻器,它們結構和性能是:

 1、RT型碳膜電阻器 這種電阻器的制造方法,是用一根次瓷棒或瓷管放在高溫爐中,在真空狀態下通入碳?xì)浠衔锏恼魵?,加熱后分解出碳,沉積在瓷棒的表面上,形成一層很薄的碳膜,然后裝上引出線,表面再涂上一層保護漆。碳膜電阻器的特點是體積小、重量戲、穩定性較高,陰值范圍很寬(1歐姆至幾兆歐),價格便宜,是目前用量最大的一種電阻器。

2、RJ型金屬膜電阻器這種電阻器是采和真空蒸發法,徑瓷管上蒸發一層很薄的金屬膜制所的。阻值物大小主要凡金屬膜的材料(即合金粉)決定。合金粉有高阻、中阻、低阻三種。配制合金粉的原料有鎳、鉻、鐵、銅等。金屬膜的電氣性能比碳膜電阻更了,體積比碳膜電阻?。ㄔ谕瑯宇~定功率下,體積約為膜電阻的二分之一),耐熱性好(最高溫度可達+155(C,精度高(誤差可小于(0(1%),工作穩定。缺點是價格較高。

電阻器的主要參數選用電阻器時主要考慮電阻值、容許誤差和額定功率參數。

1、標稱阻值 使用電阻器,首先要考慮的就是它的阻值。為了適應各種不同的需要,國家規定了一系列的阻值作為產品的標準,稱為標稱阻值。我國電阻器的標稱阻值系列列于下表。表中給出的基數,可以乘以10、100、1000……。3(9這個基數,可以是3(9歐,也可以是39歐、390歐、3(9千歐、3(9兆歐等。

I級(( 5%) 1、1.1、1.2、1.3、1.5、1.6、1.8、2.0、2.2、2.4、2.7、3.0、3.3、3.6、 3.9、 4.3、4.7、5.1、5.6、6.2、6.8、7.5、8.2、9.1

Ⅱ級((10%)11.11.21.51.82.22.73.33.94.75.66.88.2

Ⅲ級((20%)11.52.23.34.76.8

電阻器的阻值和容許誤差,有的產品直接用數值表示,有的用色環表示:

(1)顏色和數字的對應關系:

顏色和數字的對應關系

注意:金、銀在第四環出現時,它們代表誤差,金代表 5 %,銀代表 10 %;而在第三環出現時,金代表 0.1 ,銀代表 0.01 。請看下例。
(2)“四色環”讀數規則:
第一, 二環表示兩位有效數字,第三環表示數字后面添加“ 0 ”的個數。如:

例 1 :

“四色環”讀數規則
“四色環”讀數規則

阻值:27后面添加“3個0”即 27000 歐,誤差 5%

例2: 如果第 3 環是金色

 “四色環”讀數規則
“四色環”讀數規則

阻值: 27 小數點向前移1位,即 2.7 歐姆 ,誤差 5%

例3:

“四色環”讀數規則
“四色環”讀數規則

阻值:22后面添加1個0即220歐姆, 誤差 5%

例 4:

“四色環”讀數規則

“四色環”讀數規則

例4所表示的阻值為 22 歐。第三環“黑色”表示“ 0 個零 ”,也就是表示數字后面 不添加 0 。

實際上,第三環用數學形式表達就是 10 的 N次方的倍率,前面的情況分別可寫作:

        27×103=27000
22×101=220
22×10°=22

    1000 歐 =1 千歐, 1000 千歐 =1 兆歐。歐,即歐姆,符號是 Ω ;千歐: ΚΩ; 兆歐: M Ω 。

(3)“五色環”讀數規則:

第一、二、三環表示三位數字,第四環表示數字后面“ 0 ”的個數,第五環表示精度?,F(xiàn)在市場上逐步以五色環為主,而且第五環精度的表示方法目前實際使用和過去有關規定不同,一般用棕色表示誤差 1 %。舉例如下:

例5:

“五色環”讀數規則
“五色環”讀數規則


這個電阻的阻值: 200000 歐姆= 200K 誤差 1 %

例6:

“五色環”讀數規則

綠= 5 ,棕= 1 ,黑= 0 ,銀= 0.01 ,于是
阻值= 510 × 0.01=5.1Ω


 2、容許誤差 由于工藝上的原因,電阻器的實際阻值不可能做得跟它的標稱阻值完全一致,總會存在著大小不同的偏差。常用電阻器的容許誤差分成三個等級,即:Ⅰ級,誤差小于5%;Ⅱ級,誤差小于10%;Ⅲ級,誤差小于 20%。精密電阻器的容許誤差可小至0.1%、0.5%、0.1%,等等。

 3、額定功率 電阻器在電路中稱為耗能元件,在使用中由于持續通過電流而發熱,將電能轉化成熱能耗散掉了。電阻器上消耗的功率越大,溫度就越高。為了保證電阻器不致因過熱而損壞,規定了電阻產品額定功率(標稱功率)。對于碳膜電阻和金屬膜電阻,額定功率可分為1/16瓦、1/8瓦、1/4瓦、1/2瓦、1瓦、2瓦等數種,使用中實際消耗的功率必須小于它的額定功率。

電阻器的使用常識


電子愛好者在進行電子制作時,怎樣合理選擇和使用電阻器呢?這里提出幾點供大家參考。

 1、根據電阻器在電路中的作用和具體的技術要求,決定選用哪種類型的電阻器。例如,電路中的降壓和限流電阻、音頻負載電阻等,選用碳膜電阻就能滿足要求;若是穩壓電路中的取樣電阻、延時電路中的定時電阻等,要求熱穩定性較高的場合,最好選用金屬膜電阻;對于測量?jī)x表中的分流、分壓電阻,應該選用精密度等級較高的電阻。

 2、電阻器的額定功率要比它在電路上實際消耗的功率大1.5~2倍,以保證電阻器長期穩定可靠地工作。例如,電阻器的阻值為100歐,流過它的電流為100毫安,則電阻器上消耗的功率可用下式算出:

 功率=(電流) ×(電流)×(電阻)=0.1 ×0.1 ×100=1瓦

    這時應選用額定功率為2瓦的電阻器。

 3、電阻器在使用前,最好用萬用表測量一下阻值,做到心中有數。

 4、在組裝電路時,不要單純?yōu)榱俗非竺烙^而把電子器的引線剪得過短,一般至少保留5毫米,避免在焊接時熱量過多地傳達室入電阻體,使阻值發生改變。

  5、為了提高電阻器的穩定性,碳膜電阻和金屬膜電阻在使用之前,最好進行一次“熱老化”處理,方法是:給電阻器通上直流電,使電阻器實際消耗的電功率為額定功率的1.5倍,老化時間約為5分鐘。
