【導讀】Molex是首家生產HDMI Micro連接器的廠家，HDMI Micro連接器是世界上用于消費類電子產品和便攜式手持設備制造商的最小商品化 I/O 解決方案。本文主要對比講解Molex的HDMI和HDMI Micro連接器的性能優勢和應用領域。
HDMI Micro連接器
Molex的HDMI Micro連接器是一種針腳間距為0.40毫米（0.016 英寸）的19針互連系統，針腳包裹在6.50毫米（0.256 英寸）、2.90毫米（0.114 英寸）不銹鋼外殼中。連接器擁有HDMI 1.4規范的所有優點，但大小只有當前迷你型連接器的一半。接頭截面尺寸小，高度低，提供了重大的節省空間。Molex的HDMI Micro連接器是業內唯一一種可以超過高清晰度 (HD) 消費需求的I/O解決方案。
HDMI Micro連接器的機械強度和電氣特征與較大的迷你型連接器相當。Micro HDMI電纜組件采用時尚緊湊的包敷成型設計，大小為HDMI包敷成型設計的一半，可提供多種定制的電纜長度。Molex還提供了2類高速HDMI以太網通道和音頻返回通道電纜組件，支持在網絡化家庭影院和消費電子設備之間進行100Mbps雙向以太網和高音頻吞吐量通訊（啟用HDMI功能），而不需要用于音頻上游處理和回放的單獨以太網或 S/PDIF電纜。
特性和優點：
1、滿足HDMI 1.4規范中的機械和電氣要求，客戶可享受到HDMI1.4規范的所有特性和優點。
2、.40 mm (.016"）間距雙排插座，尺寸為目前迷你HDMI插座的一半。
3、插座可進行5,000次插拔，滿足移動應用對耐用性的要求。
4、全SMT 、通孔式殼片以及混合SMT和通孔式殼片版本，提供多種印刷電路板插配配置，靈活適應客戶的應用和設計要求。
5、插座外殼上設有摩擦鎖，在插配時提供出色的保持力和觸覺感受。
6、外殼后部垂入塑殼的設計，可避免由于電纜插頭的過度插入而損壞電路板插座。
7、插座端子保持功能，防止端子被碰壞。
常見應用
Molex HDMI小型連接器常見應用
HDMI連接器

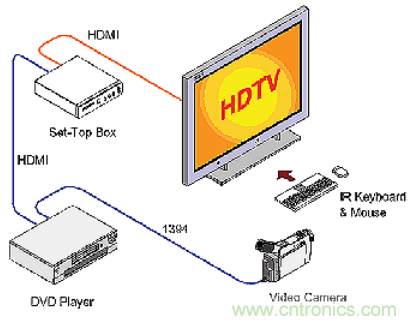

Molex的HDMI連接器和電纜組件通過一根電纜實現從音頻/視頻源至數字音頻和/或視頻監視器的無壓縮數字連接，提供最高品質的高清晰度內容。無論是將機頂盒、DVD播放機，還是將A/V接收器連接到高清電視，互連用戶均可保證獲得最高的家庭影院質量。Molex HDMI連接器經濟易用的單接口可將視頻和多聲道音頻組合到單端口連接，從而降低了成本、復雜性以及目前A/V系統中使用多條電纜的混亂性。
這種事實上的標準數字接口適用于高清和消費電子產品市場，在一根電纜上支持標準型、增強型或高清視頻以及多聲道數字音頻，并不斷發展以滿足市場需求。產品執行HDMI規范的新版本，將繼續完全向后兼容早期的HDMI產品。
特性和優點
1、緊湊和用戶友好設計，滿足消費設備需求。
2、5 Gbps，可在一條電纜上承載無壓縮的音頻和視頻。
3、HDMI到DVI電纜，DVI向后兼容。
4、安裝法蘭，保護焊點并提供額外接地。
5、三重信號布局，低阻抗失配。
6、全屏蔽連接器，EMI/RFI保護。
Molex HDMI連接器
常見應用
DVD 播放器/錄像機
液晶屏和電視面板
衛星接收器
電視
