【導讀】ROHM公司推出USBPD控制器IC，新款I(lǐng)C支持USB Type-C標準，100W大功率供受電，還可驅動筆記本電腦和TV。
新款I(lǐng)C支持全新的USB Type-C標準，由于其在使用時不在分Host端／Device端，連接器形狀可支持正反插，無疑會給用戶帶來更好的體驗，加之其支持USB 3.1標準，最大的數據傳輸速率可達10Gbps，因此有望成為下一代 電子產品的標配。業內人士估計，商用化的USB Type-C的產品有望在2017年大量面市。
同時，隨著全球范圍內減少電子廢棄物的趨勢，USB接口在作為通信數據接口的同時，也正在成為越來越多電子產品通用的充電和受電接口。因此如何在USB Type-C標準商用化的過程中，強化其在充受電方面的性能，是業界一個重要的考慮，特別是提升其可供受電的功率，使USB Type-C成為更多電子設備同時進行數據傳輸和大功率供受電的通用接口。
在這方面ROHM公司先行一步，近日ROHM公司宣布，推出支持在USB Type-C接口中實現USB Power Delivery（以下稱USBPD）功能的供受電控制器IC——BM92TxxMWV系列，該器件可實現高達100W（20V / 5A）的供受電，而以往的USB Type-C接口的供受電能力僅為7.5W。BM92TxxMWV系列IC的推出，使得筆記本電腦和TV等需要較大功率的設備，也可通過USB端子供電來驅動；同時，在智能手機和平板電腦等USB端子的傳統用途中，還可實現比以往高約4倍以上的快速充電。
ROHM公司BM92TxxMWV系列具有三個值得關注的突出性能：
1．讓USB Type-C連接器的供受電功率達到100W
BM92TxxMWV系列IC支持從7.5W（5V/1.5A）到高達100W（20V / 5A）的任意電壓和電流設定，可自動運行USB Type-C連接器所連接的電子設備間的供受電協議，選擇最佳的供受電規格。另外該系列IC還可根據客戶的需要進行靈活的配置，可實現雙向供電與受電，也可更換供電端與受電端。
此外，在智能手機和平板電腦等無需較大功率驅動的設備中，可調整充電功率，比如36W（12V/3A）時可實現比以往產品高4倍以上（與5V/1.5A的USB BC1.2比較）的快速充電。
2．支持Alternate-Mode，無需視頻專用端子
BM92TxxMWV系列IC還支持可傳輸視頻信號的Alternate-Mode控制，無需再搭載以往在筆記本電腦等電子設備中必須的視頻專用端子，僅通過USB端子即可進行數據傳輸、供電受電、視頻信號傳輸，使環境構筑更加簡單方便。
3．采用先進BiCDMOS工藝，減少外圍元器件數量
特別值得一提的事，由于采用了ROHM先進的0.13µm BiCDMOS工藝，一方面實現了產品的小型化，另一方面由于其出眾的高耐壓工藝特性，其支持的輸入電壓達到28V，可減少電路中供受電控制用的附帶電源和FET等零部件，因此與一般系統相比，可減少包括外置電源IC在內的零部件數量達20個以上。
ROHM相關人士介紹，ROHM一直致力于USBPD標準相關的技術研發，該標準的遠景是擴展USB的功率傳輸能力，使得利用USB連接線可進行高達100W供受電，之前ROHM曾經開發出支持USB早期版本的USBPD芯片，現在將提供對極具市場前景的USB Type-C標準的支持。據悉，BM92TxxMWV系列預計從2015年9月份開始出售樣品，從2015年12月份開始投入量產。

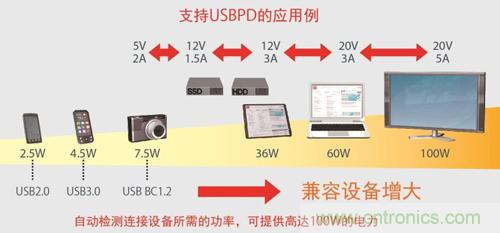

圖1，USBPD標準支持的電子設備

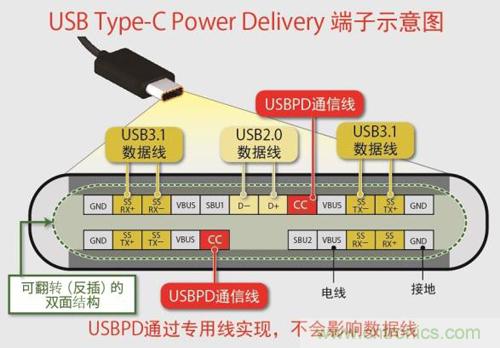

圖2，USB Type-C Power Delivery端子示意圖
