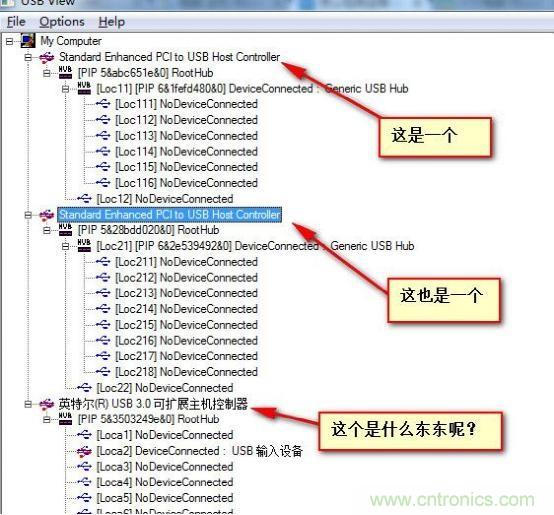

如果都知道，你是否解釋下一下，下面這張圖是啥意思？

　　



首先說 USB口除去物理尺寸，形狀，顏色，款式的區別， 在他的內在也是有極大區別的。

　　

一個USB口可以是以下三種規格中的一種：

　　

1）USB主控制器又叫USB HOST。 可以有控制作用；

　　

2）USB device（slave），就是被控制的；

　　

3）USB OTG就是指既可以做Host口亦可以做device口。

　　

×××××××××××××××××××××××××××××××××××××

　　

USB Host是指驅動過后，板子就可以連接USB接口連接的器件，讀取和裝載數據了，類似PC。USB Device是指驅動過后，板子可以當做一個USB移動設備，通過USB連接到電腦上，類似U盤。

　　

×××××××××××××××

　　

所以說我們的手機上面的USB口屬于 Device。但是我們的手機本質就是電腦，所以以后的趨勢是手機的USB可以像電腦的主機的USB口那樣，自由外接設備。首先對 host controller 展開說明。一個電腦主機上面可以多少個 host controller ？

　　



經過一番搜索，USB控制器有EHCI，UHCI，OHCI，XHCI 等多種，這些是常見的。UHCI，OHCI是USB 1.1的控制器，是用來支持低速設備的（鼠標，鍵盤）；EHCI是USB2.0的控制器，支持高速設備（USB2.0 U盤，移動硬盤等）；XHCI是USB3.0的控制器，支持超高速設備；于Win7原生系統沒有帶有XHCI驅動，因此100系列主板安裝Win7系統會出現USB鼠標鍵盤失效的情況，而Win8和Win10原生系統由于內置了XHCI驅動。

　　

×××××××××××××××××

　　

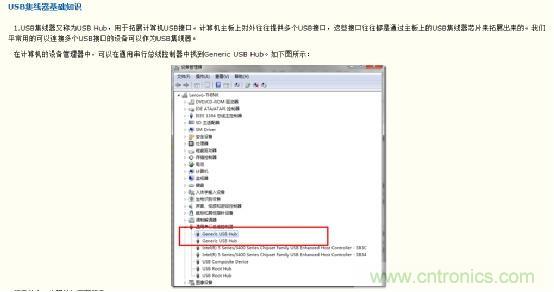

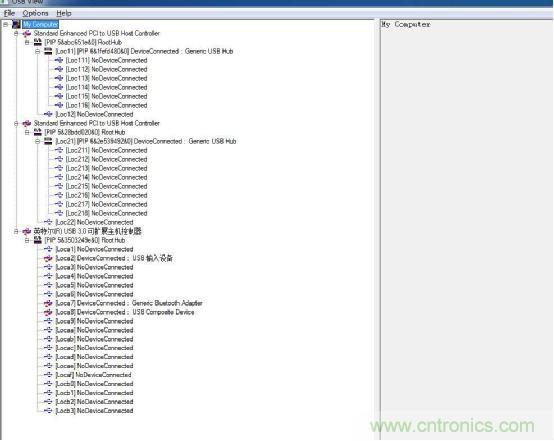

正常來說一臺PC只需要一個host controller就夠了，但是現實中主機似乎不止一個host controller。



然后就是 Root hub。

　　

××××××××××××××××××××××××

　　

所有的usb設備最終都是連接到Root Hub上，或者說所有的根源都是從這里開始的。Root Hub 上可以連接別的設備，可以連接 U盤，可以連接 usb 鼠標，同樣也可以連接另一個hub.所謂 hub，就是用來級連。

　　

但是普通的 hub，它一頭接上級 hub， 另一頭可以有多個口，多個口就可以級連多個設備，也可以只有一個口，一個口的就像我們宿舍里常用的那種延長線。

　　

而 Root Hub 呢？比較特殊，這當然也是一種 usb 設備，但是它屬于一人之下萬人之上的角色，它只屬于被 Host Controller，換言之，通常做芯片的同志們會把 Host Controller和 Root Hub 集成在一起。特別是PC主機上，

　　

通常你就只能看到接口，看不到 Root Hub，因?yàn)樗?Host Controller 的內部。下面這張圖看得很清楚，其中的那個host hub其實就是 root hub.

　　

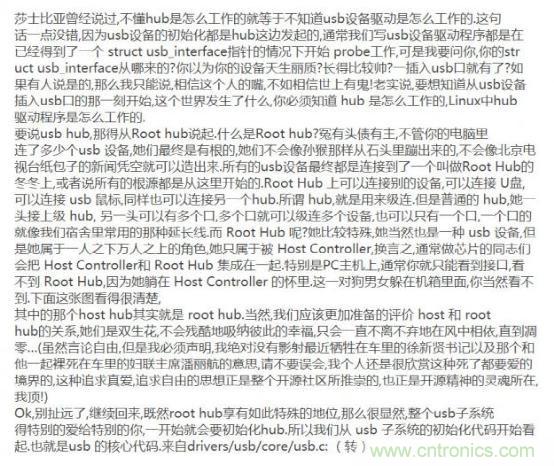

Root HUB ，是什么？？轉載一篇文章 。

　　



根據usb協議，root hub可以連接127個usb設備吧 ，直接連也是可以的，但是控制設備沒那么多。每個USB Root HUB 會給每個連接到自己身上的 USB 設備分配 ID，這個ID是 8 位的二進制碼。



所以每個USB Root Hub最多可以連接127可以USB外設。地址編號從0-127.據說現在USB HUB芯片最多可以連接處四個USB口，算是自己要占用一個，另外也就三個可以使用。那些10幾個口HUB ，里面都是用了多個USB 芯片。再者，USB 的級聯層數越多，越不穩定。所以最好減少級聯的層數，增加每層的個數。
