圖解MCU如何控制藍牙GPS模塊

發布時間:2017-07-05 責任編輯:susan

【導讀】GPS定位產品正在漸漸的深入到大眾消費中來,隨著電子地圖的日趨完善,GPS系統將越來越發揮更加實際的指引作用。藍牙GPS模塊實現以無線藍牙接口來發送GPS模塊的定位數據,它掙脫了導線的束縛,從而可以很容易地在各種支持藍牙的便攜設備上實現導航定位功能。

藍牙GPS模塊也是一個小小的便攜設備,需要實現電源的管理、GPS數據的處理、藍牙狀態的判斷以及點亮指示燈等功能。這都要求使用一個MCU來協調控制整機的工作。

Freescale半導體的HCS08系列8位高性能MCU:MC9S08QG4即是個不錯的選擇。適用于本方案的主要參數為:

低功耗,簡單的BDM調試口


16腳封裝,內嵌10MHz振蕩器(外部晶振支持20MHz),最多可用14個IO口

4KB FLASH,256B RAM

內置上電復位電路,1路標準RS232接口,8路10位ADC

其它參數請參照MC9S08QG4的數據手冊,根據需要可使用MCU的其它資源。

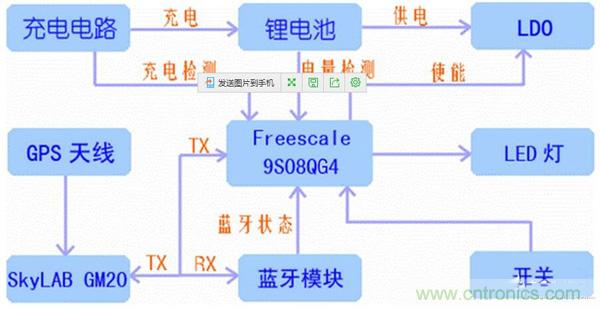

下面為本方案的原理框圖:

選用的GPS模塊是SKYLAB公司的高靈敏度模塊GM20,低功耗,搜星快,最高接收靈敏度達-160dBm,弱信號時可很容易定位。由于其靈敏度高,在GPS天線設計上帶來簡便,僅需要一個陶瓷片天線,不加外部LNA即可實現良好的衛星接收性能。

充電IC選用性價比高的EUP8054,最大充電電流可達800mA,并可用外部電阻來調節充電電流;鋰電池容量選擇在1000mAh以上,整機工作電流在50mA左右,因此易實現超過15小時的連續工作時間;藍牙模塊為業內兼容性良好的CSR方案,并且藍牙天線為直接畫在PCB上的微帶線,節省成本;3個LED全部由MCU來控制,可分別指示藍牙狀態、GPS定位狀態及充電狀態等,也可依客戶要求來定做不同的顯示模式。

開關機是需要合理設計的,應實現由輕觸按鍵進行開關機,在充電時也能自動開機指示充電狀態,并且電池的電壓不同時要保證電路的可靠工作。通過靈活運用9S08QG4的ADC功能,搭配外圍精簡的RC電路,實現了上述要求開關要求。

在關機狀態下,按下按鍵使能LDO,輸出電壓,MCU開始工作,此時,3個LED指示電池的剩余電量,若電量很低,則LED均不亮。同時,MCU進行ADC采樣,通過AD值判斷按鍵是否按下,當按下時間超過設定值,MCU使用一個IO口鎖住LDO的使能腳。此時按鍵松開系統繼續供電,完成軟開機操作;

在開機狀態下,按鍵按下時ADC采樣值會有變化,當持續按鍵超過設定值后,MCU判斷為關機操作,關掉LED,取消對LDO-EN的自鎖,按鍵松開后系統將失電,完成關機操作。

需要說明的是,當直接插入外部電源給設備充電時,LDO也被使能,系統開機,此時ADC的采樣值與按鍵開機不同,因此MCU進入充電模式,3個LED動態指示充電過程。當然,在充電過程中也可以通過按鍵進行開關機操作,顯然,ADC值也會有差別。

MCU還使用一路ADC檢測電池電量,指示充電中、充滿的狀態,并可由按鍵來檢查電量,LED負責顯示。

對于GPS的定位狀態指示,由MCU的串行口讀取標準NMEA數據,判別RMC數據流中定位標志位來實現。這有利于兼容不同廠家的GPS模塊,因?yàn)镽MC數據流是必需的信息。
