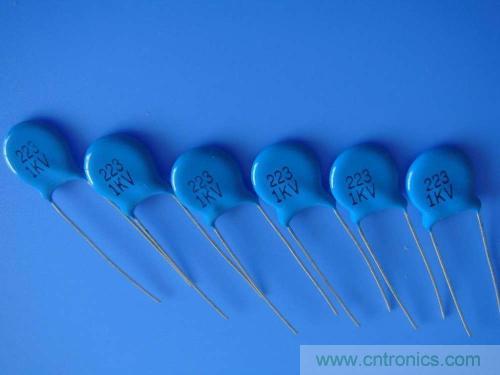

【導讀】說到電容，各種各樣的叫法會讓人頭暈目眩，薄膜電容，陶瓷電容，安規Y電容,高壓電容等等，其實高壓陶瓷電容也有多種叫法，比如旁路電容，去耦電容，濾波電容，儲能電容等等，其實無論如何稱呼，它的原理都是一樣的，即利用對交流信號呈現低阻抗的特性，這一點可以通過電容的等效阻抗公式看出來：Xcap=1/2лfC，工作頻率越高，電容值越大則電容的阻抗越小。
說到電容，各種各樣的叫法會讓人頭暈目眩，薄膜電容，陶瓷電容，安規Y電容,高壓電容等等，其實高壓陶瓷電容也有多種叫法，比如旁路電容，去耦電容，濾波電容，儲能電容等等，其實無論如何稱呼，它的原理都是一樣的，即利用對交流信號呈現低阻抗的特性，這一點可以通過電容的等效阻抗公式看出來：Xcap=1/2лfC，工作頻率越高，電容值越大則電容的阻抗越小。
在電路中，如果安規電容起的主要作用是給交流信號提供低阻抗的通路，就稱為旁路電容；如果主要是為了增加電源和地的交流耦合，減少交流信號對電源的影響，就可以稱為去耦電容；如果用于濾波電路中，那么又可以稱為濾波電容；除此以外，對于直流電壓，陶瓷電容器還可作為電路儲能，利用沖放電起到電池的作用。而實際情況中，往往電容的作用是多方面的，我們大可不必花太多的心思考慮如何定義。
去耦電容就是起到一個電池的作用，滿足驅動電路電流的變化，避免相互間的耦合干擾。去耦和旁路都可以看作濾波。去耦電容相當于電池，避免由于電流的突變而使電壓下降，相當于濾紋波。具體容值可以根據電流的大小、期望的紋波大小、作用時間的大小來計算。去耦電容一般都很大，對更高頻率的噪聲，基本無效。
旁路電容就是針對高頻來的，也就是利用了電容的頻率阻抗特性。電容一般都可以看成一個RLC串聯模型。在某個頻率，會發生諧振，此時電容的阻抗就等于其ESR。如果看電容的頻率阻抗曲線圖，就會發現一般都是一個V形的曲線。具體曲線與電容的介質有關，所以選擇旁路電容還要考慮電容的介質，一個比較保險的方法就是多并幾個電容。
在電子電路中，去耦電容和旁路電容都是起到抗干擾的作用，電容所處的位置不同，稱呼就不一樣了。對于同一個電路來說，旁路電容是把輸入信號中的高頻噪聲作為濾除對象，把前級攜帶的高頻雜波濾除，而去耦（decoupling）電容也稱退耦電容，是把輸出信號的干擾作為濾除對象?？蓪⒒煊懈哳l電流和低頻電流的交流信號中的高頻成分旁路濾掉的電容，稱做“旁路電容”。
