探秘!電流互感器內部究竟長啥樣?

發布時間:2018-09-04 責任編輯:lina

【導讀】互感器的作用有哪些呢?一是將電網高電壓、大電流的信息傳遞到低電壓、小電流二次側的計量、測量儀表及繼電保護、自動裝置的一種特殊變壓器,是一次系統和二次系統的聯絡原件; 二是將二次設備及二次系統與一次系統高壓設備在電氣方面隔離,保證設備及人身安全。

前言

互感器的作用有哪些呢?一是將電網高電壓、大電流的信息傳遞到低電壓、小電流二次側的計量、測量儀表及繼電保護、自動裝置的一種特殊變壓器,是一次系統和二次系統的聯絡原件; 二是將二次設備及二次系統與一次系統高壓設備在電氣方面隔離,保證設備及人身安全。

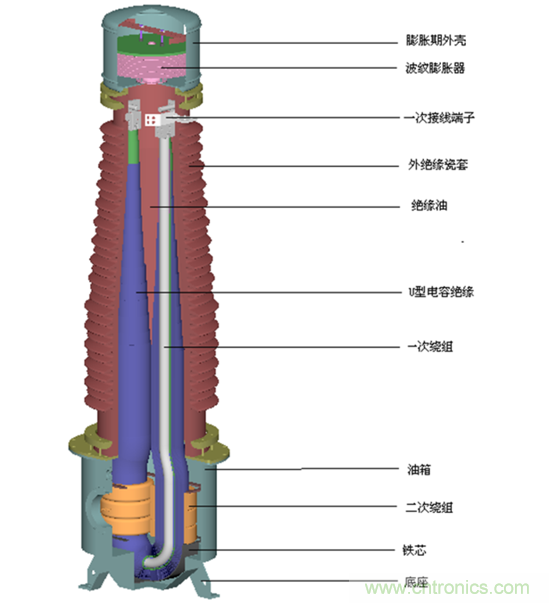

?電流互感器正立式內部其實是這樣的


?倒立式互感器內部和上只還不一樣哦


使用

1)電流互感器的接線應遵守串聯原則:即一次繞阻應與被測電路串聯,而二次繞阻則與所有儀表負載串聯

2)按被測電流大小,選擇合適的變化,否則誤差將增大。同時,二次側一端必須接地,以防絕緣一旦損壞時,一次側高壓竄入二次低壓側,造成人身和設備事故

3)二次側絕對不允許開路,因一旦開路,一次側電流I1全部成為磁化電流,引起φm和E2驟增,造成鐵心過度飽和磁化,發熱嚴重乃至燒毀線圈;同時,磁路過度飽和磁化后,使誤差增大。電流互感器在正常工作時,二次側近似于短路,若突然使其開路,則勵磁電動勢由數值很小的值驟變?yōu)楹艽蟮闹担F芯中的磁通呈現嚴重飽和的平頂波,因此二次側繞組將在磁通過零時感應出很高的尖頂波,其值可達到數千甚至上萬伏,危機工作人員的安全及儀表的絕緣性能。   另外,二次側開路使E2達幾百伏,一旦觸及造成觸電事故。因此,電流互感器二次側都備有短路開關,防止一次側開路。如圖l中K0,在使用過程中,二次側一旦開路應馬上撤掉電路負載,然后,再停車處理。一切處理好后方可再用。

4)為了滿足測量儀表、繼電保護、斷路器失靈判斷和故障錄波等裝置的需要,在發電機、變壓器、出線、母線分段斷路器、母聯斷路器、旁路斷路器等回路中均設具有2~8個二次繞阻的電流互感器。對于大電流接地系統,一般按三相配置;對于小電流接地系統,依具體要求按二相或三相配置

5)對于保護用電流互感器的裝設地點應按盡量消除主保護裝置的不保護區來設置。例如:若有兩組電流互感器,且位置允許時,應設在斷路器兩側,使斷路器處于交叉保護范圍之中

6)為了防止支柱式電流互感器套管閃絡造成母線故障,電流互感器通常布置在斷路器的出線或變壓器側

7)為了減輕發電機內部故障時的損傷,用于自動調節勵磁裝置的電流互感器應布置在發電機定子繞組的出線側。為了便于分析和在發電機并入系統前發現內部故障,用于測量儀表的電流互感器宜裝在發電機中性點側。

原理

在供電用電的線路中電流電壓大大小小相差懸殊從幾安到幾萬安都有。為便于二次儀表測量需要轉換為比較統一的電流,另外線路上的電壓都比較高如直接測量是非常危險的。電流互感器就起到變流和電氣隔離作用。較早前,顯示儀表大部分是指針式的電流電壓表,所以電流互感器的二次電流大多數是安培級的(如5A等)。

電流互感器一次繞組電流I1與二次繞組I2的電流比,叫實際電流比K。電流互感器在額定工作電流下工作時的電流比叫電流互感器額定電流比,用Kn表示。

Kn=I1n/I2n
