高壓核相器如何使用?方法都在這了
發布時間:2019-12-06 責任編輯:lina
【導讀】先將試驗線插入 FRD 核相儀插孔,將另一端插入 220V 交流電壓,此時若有三反應,表示是好的,若無三反應,表示有問題不能用。

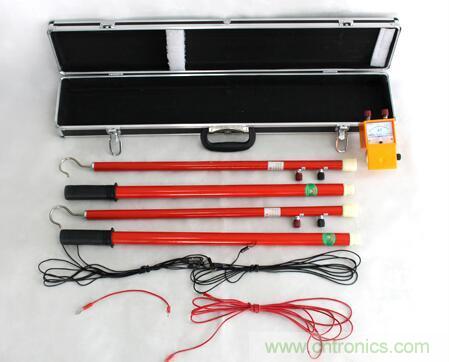

高壓核相器的使用方法
一、使用前檢查
1、自行檢測辨別相位儀器是否良好,方法如下:
先將試驗線插入 FRD 核相儀插孔,將另一端插入 220V 交流電壓,此時若有三反應,表示是好的,若無三反應,表示有問題不能用。
2、用萬用表檢測試驗線是否導通。
3、用萬用表或搖表檢測衰減部件阻值是否符合表三
以上方法檢測核相儀表示正常的,就可以正式核相了。如果已經知道 FRD 核相儀表是正常的,也可不用檢測直接使用。在檢測中如果過沒有發出聲音或聲音很小,說明電池電壓不足,應更換電池,可打開表外殼換上新的 9V 層疊電池。
二、核相前檢測
1、在正式核相前,應在同一電網系統對核相器進行檢測是否良好,一人將甲棒與導電體其中一相接觸,另一人在乙棒在同一電網導電體逐相接觸,按表示所述不同功能相有三反應,同相無三反應。然后才可以正式核相位。
三、核相操作
1、核相操作應由三人進行,兩人操作一人監護。且必須逐相操作,逐一記錄,根據表示所述的“三有三無”確定是否同相位。核相位操作要認真執行本單位制定的規程制度。
2、特別注意的是在操作時,人體不得解除核相儀表、高壓連線,人體與核相儀表要保持 2.1m 的安全距離(將核相儀表放在第二根連接桿上端),接地線要可靠接地。同時人體與高壓連線也要保持足夠的安全距離(2.1m)(請按照核相器試驗操作規程的要求進行操作核相)。連接兩根測試桿的測試線為普通 220V 導線,在核相時人體不得解除或近距離解除該導線。使用時應將過長的導線用扎帶扎在第一根測試桿上,同時離人體要有足夠的安全距離(請參照高壓電氣操作規程),高壓連線也不得與大地接觸。
高壓核相器使用注意事項
1、高壓核相器甲棒和乙棒應分別接地,工作中某棒地線脫落應停止工作,接好后再進行測量。
2、高壓核相器應置于干燥處定期檢查絕緣電阻值,35KV 定相器觸勾對接地約 60M。
3、現場工作 zui 好四人,但不得少于三人,填寫第二種工作票。
4、高壓核相器設計中已盡量減少金屬裸露部分,但工作中仍應高度思想集中,防止造成線間短路和接地事故。
