【導讀】學習單片機的時候想必大家都接觸過按鍵，按鍵是一個人機交互的接口設備，在剛開始接觸的時候 簡單也是 直接的辦法就是將按鍵直接接到一個 I/O 口上，然后檢測 I/O 上的電平變化，假設按鍵另一端接在 GND 上，則一旦檢測到低電平就認為是按鍵觸發了（此處假設已經進行了去抖，軟件去抖也好，硬件去抖也好）。
學習單片機的時候想必大家都接觸過按鍵，按鍵是一個人機交互的接口設備，在剛開始接觸的時候 簡單也是 直接的辦法就是將按鍵直接接到一個 I/O 口上，然后檢測 I/O 上的電平變化，假設按鍵另一端接在 GND 上，則一旦檢測到低電平就認為是按鍵觸發了（此處假設已經進行了去抖，軟件去抖也好，硬件去抖也好）。乍一看，no problem！而且還是 very good！其實這對于初學者而言確實是入門的不二選擇，但對大佬而言就是錯誤的設計思想。
問題出在去檢測 I/O 口這個過程，CPU 必須每隔一段時間檢測，一般用定時器去實現，間隔時間太長了達不到實時的性能，時間太短了有浪費 CPU 資源，因?yàn)樵诤芏鄨?chǎng)合按鍵處于觸發的時間段時相當少的，比如學校的自動圈存機，一般情況下時沒人用的，那就意味著 CPU 每間隔時間去查看 I/O 是非常不合理的，只有當按鍵按下采取查看，這才是 合理的方式。

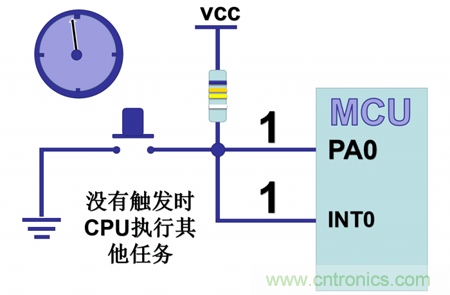

這樣就必須引入外部中斷的設計方案，一個按鍵的設計原理圖如下：

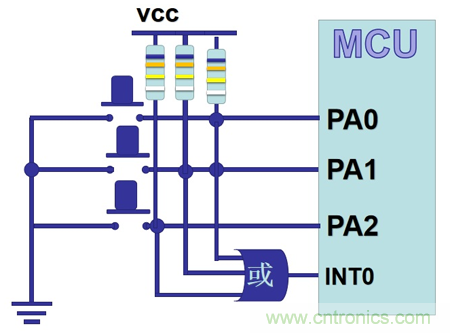

如果有兩個甚至多個按鍵，那如何弄了，很簡單，使用或門來解決這個問題。電路圖如下：
