一、晶圓概念

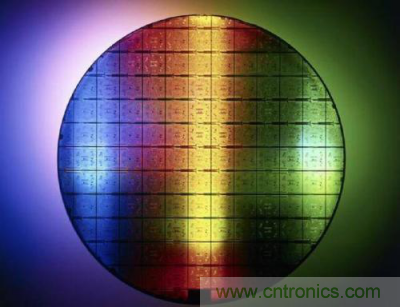

晶圓是指硅半導體集成電路制作所用的硅晶片，由于其形狀為圓形，故稱為晶圓;在硅晶片上可加工制作成各種電路元件結構，而成為有特定電性功能之IC產品。晶圓的原始材料是硅，而地殼表面有用之不竭的二氧化硅。二氧化硅礦石經由電弧爐提煉，鹽酸氯化，并經蒸餾后，制成了高純度的多晶硅，其純度高達99.999999999%。





二、晶圓基本原料



硅是由石英砂所精練出來的，晶圓便是硅元素加以純化(99.999%)，接著是將這些純硅制成硅晶棒，成為制造集成電路的石英半導體的材料，經過照相制版，研磨，拋光，切片等程序，將多晶硅融解拉出單晶硅晶棒，然后切割成一片一片薄薄的晶圓。



三、晶圓尺寸的概念

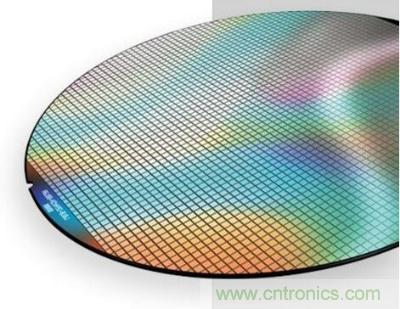

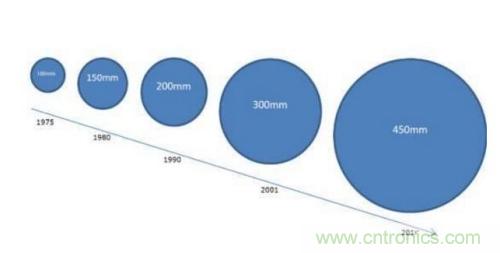

晶圓是原材料加工上的稱呼，PCB主板上插接件如CPU、二極管等都是由晶圓加工而來的。目前市面上出現的晶圓直徑是分為150mm，300mm以及450mm這三種，晶圓切割成好多小Die后，形狀不一的正方形、長方形等都有的。





四、晶圓尺寸越大越好嗎



英特爾高層說，目前晶圓片企業有五家，生產的是12英寸的晶圓片，到了下一代18英寸的晶圓片生產標準后，建造晶圓片廠的成本就會大大提高，100億美元將是一個門檻，這五家在未來五年的時間中，將會因?yàn)樾录夹g(shù)和成本的淘汰機制，只剩下兩家。單晶硅的外緣尺寸越大，說明工藝水平越高?，F(xiàn)在一般晶圓規格都是8英寸以上。另外越大的晶圓工藝一致性越差且越大的晶圓工藝設備成本越高。



五、如何制造單晶的晶圓



純化分成兩個階段，第一步是冶金級純化，此一過程主要是加入碳，以氧化還原的方式，將氧化硅轉換成 98% 以上純度的硅。大部份的金屬提煉，像是鐵或銅等金屬，皆是采用這樣的方式獲得足夠純度的金屬。但是，98% 對于芯片制造來說依舊不夠，仍需要進一步提升。因此，將再進一步采用西門子制程(Siemens process)作純化，如此，將獲得半導體制程所需的高純度多晶硅。

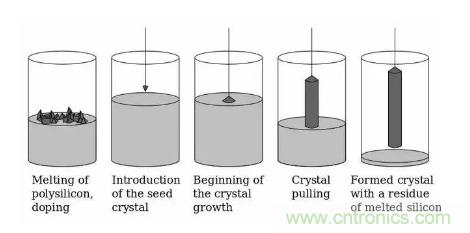

接著，就是拉晶的步驟。首先，將前面所獲得的高純度多晶硅融化，形成液態的硅。之后，以單晶的硅種和液體表面接觸，一邊旋轉一邊緩慢的向上拉起。至于為何需要單晶的硅種，是因?yàn)楣柙优帕芯秃腿伺抨?duì)一樣，會需要排頭讓后來的人該如何正確的排列，硅種便是重要的排頭，讓后來的原子知道該如何排隊。最后，待離開液面的硅原子凝固后，排列整齊的單晶硅柱便完成了。

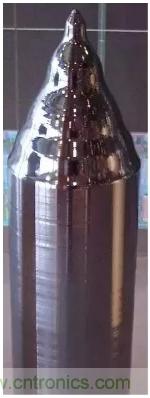

然而，8寸、12寸又代表什么東西呢?他指的是我們產生的晶柱，長得像鉛筆筆桿的部分，表面經過處理并切成薄圓片后的直徑。至于制造大尺寸晶圓又有什么難度呢?如前面所說，晶柱的制作過程就像是在做棉花糖一樣，一邊旋轉一邊成型。有制作過棉花糖的話，應該都知道要做出大而且扎實的棉花糖是相當困難的，而拉晶的過程也是一樣，旋轉拉起的速度以及溫度的控制都會影響到晶柱的品質。也因此，尺寸愈大時，拉晶對速度與溫度的要求就更高，因此要做出高品質 12 寸晶圓的難度就比 8 寸晶圓還來得高。



只是，一整條的硅柱并無法做成芯片制造的基板，為了產生一片一片的硅晶圓，接著需要以鉆石刀將硅晶柱橫向切成圓片，圓片再經由拋光便可形成芯片制造所需的硅晶圓。經過這么多步驟，芯片基板的制造便大功告成，下一步便是堆疊房子的步驟，也就是芯片制造。
