大電流雙列直插式溝道MOSFET詳解

發布時間:2021-07-29 責任編輯:lina

【導讀】在汽車中使用越來越多的功率驅動器,其功率范圍從幾百瓦到幾千瓦不等,例如用作起動發電機或電動助力轉向風扇泵的致動器,以及將來的線控制動系統。通常使用三相交流電機,這需要根據圖1的逆變器從汽車的直流母線電壓L +,L-產生具有當今V電平或?qū)砟繕?biāo)的12 V的交流系統L1,L2,L3。

在汽車中使用越來越多的功率驅動器,其功率范圍從幾百瓦到幾千瓦不等,例如用作起動發電機或電動助力轉向風扇泵的致動器,以及將來的線控制動系統。通常使用三相交流電機,這需要根據圖1的逆變器從汽車的直流母線電壓L +,L-產生具有當今V電平或?qū)砟繕?biāo)的12 V的交流系統L1,L2,L3。

在內燃機冷啟動期間,由此產生的電流朝著額定功率的上限升高,達到啟動發電機功率部分中的約500A。電力電子系統面臨惡劣的環境條件,這些設備必須承受較長的時間范圍(-30°C≤TS≤120°C)的較寬工作溫度范圍,并且在較長時間內必須通過內燃機冷卻液回火,使TS = 90°C左右。盡管如此,這些部件在車輛的預期使用壽命內必須是高度可靠的。

大電流雙列直插式溝道MOSFET詳解

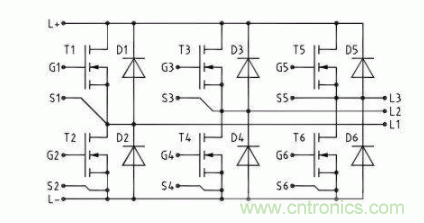

圖1 MOSFET三相全橋

實現

所建議的新設備的型號名稱為GWM160-0055P3的輪廓如圖2和3所示。與上一節中介紹的其他ISOPLUS組件一樣,其黑色塑料主體由覆蓋DCB基板的打漿化合物組成。為了最小化從DCB頂部的芯片到后面的散熱器的熱阻,同時保持足以為電池供電的汽車系統提供的隔離電壓,已經采用了工業用設備已知的厚度小于0.63 mm的陶瓷。

大電流雙列直插式溝道MOSFET詳解

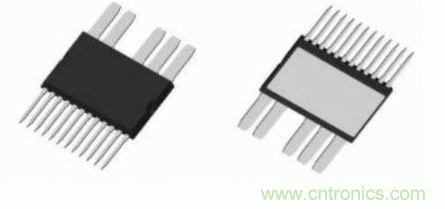

圖2 擬議的GWM160-0055P3組件的外部俯視圖和仰視圖

大電流雙列直插式溝道MOSFET詳解

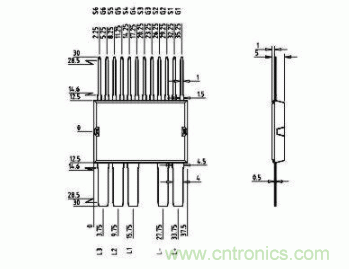

圖3 建議的GWM160-0055P3組件的引腳排列和尺寸
