【導讀】在電子工程師眼中，一顆高效的CPU風扇絕非簡單的“扇葉+馬達”。它是一個在嚴苛約束（空間、功耗、噪音、成本）下追求極致熱交換效率的精密機電系統（Mechatronics System），其設計融合了電機工程、流體力學、材料科學與自動控制原理。

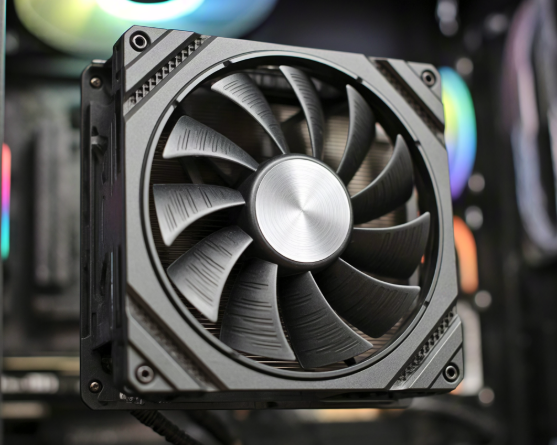

在電子工程師眼中，一顆高效的CPU風扇絕非簡單的“扇葉+馬達”。它是一個在嚴苛約束（空間、功耗、噪音、成本）下追求極致熱交換效率的精密機電系統（Mechatronics System），其設計融合了電機工程、流體力學、材料科學與自動控制原理。
一、 核心構成：機電一體化的精密協同
現代高端CPU風扇是一個典型的機電一體化（Mechatronics） 產品，主要包含四大核心子系統：
1. 驅動核心：無刷直流電機（BLDC）
這是風扇的“心臟”。與傳統有刷電機相比，BLDC電機通過電子換相實現，具有壽命長、噪音低、效率高、電磁干擾（EMI）小的關鍵優勢。其內部由定子（硅鋼片與銅線繞組）和轉子（永磁體）構成，通過霍爾傳感器（Hall Sensor）或反電動勢（BEMF）檢測來精確控制換相時序。
2. 控制大腦：PWM智能調速電路
現代風扇普遍采用脈寬調制（PWM） 接口（典型為4針）。主板ECU通過調節PWM信號的占空比（通常在20%-100%），線性控制風扇轉速。其核心在于閉環溫控算法：ECU實時讀取CPU封裝內的熱敏二極管（Thermal Diode）溫度，動態調整占空比，在靜音與散熱間取得最優平衡。部分高級風扇還內置MCU，可實現更復雜的自定義轉速曲線。
3.性能關鍵：流體動力學優化的扇葉
扇葉設計是空氣動力學與NVH（噪聲、振動與聲振粗糙度）工程的結晶。工程師利用計算流體動力學（CFD） 軟件進行仿真，優化扇葉的攻角、曲率、掠角及葉尖間隙。目標是生成理想的 “風壓-風量（P-Q）曲線” ：高風壓利于穿透密集的散熱鰭片，高風量則利于整體氣流交換。扇葉的動平衡精度直接決定了振動與噪音水平。
4. 可靠性基石：先進的軸承技術
軸承是決定壽命與噪音的關鍵。主要類型有：
●含油軸承（Sleeve Bearing）：成本低，初期靜音好，但易磨損和潤滑油干涸，壽命較短。
●滾珠軸承（Ball Bearing）：耐用性強，壽命長，但中低速可能存在輕微“沙沙”聲。
●流體動態軸承（FDB）/液壓軸承：當前主流高性能選擇。通過油膜代替金屬接觸，完美平衡了靜音與壽命，且防塵性更佳。
●磁懸浮軸承（Magnetic Bearing）：尖端技術，利用磁力使轉子懸浮，理論上無摩擦，壽命極長，噪音極低，但成本高昂。
二、 系統集成與前沿趨勢
在系統層面，風扇必須與散熱器（Heat Sink） 和機箱風道（Case Airflow） 協同設計。散熱器鰭片的密度與結構（如穿Fin工藝、回流焊工藝）決定了所需的風壓特性。工程師需構建合理的正壓/負壓風道，避免熱空氣回流，并考慮湍流（Turbulence） 與共振（Resonance） 的抑制。
前沿趨勢正推動風扇向更智能、更高效、更集成的方向發展：
●材料革新：采用液晶聚合物（LCP） 或石墨烯增強復合材料制造扇葉，在減輕重量、提升強度的同時，優化導熱與空氣動力學性能。
●智能化與物聯網（IoT）：集成微型傳感器與通訊模塊（如I2C），實現轉速、振動、溫度的實時監控與預測性維護（Predictive Maintenance）。
●能效標準：隨著環保要求提升，風扇的功耗比（CFM/Watt） 成為重要指標，推動電機驅動電路向更高效率發展。
●混合散熱協同：在液冷（AIO） 系統中，風扇的角色轉變?yōu)獒槍渑牛≧adiator）的優化，需要更高的風壓與特定的P-Q曲線。
總之，一顆優秀的CPU風扇，是材料科學、電機工程、流體力學、控制理論與精密制造技術的交匯點。其不斷演進，直接回應著半導體芯片熱設計功耗（TDP） 持續攀升的核心挑戰，是保障計算系統穩定與性能釋放的幕后功臣。
