產品特性：

• 在工廠壽命穩定率可達2ppm(±0.0002%)
• 具有0.001%(10ppm)的容差
• 穩定率可達2ppm(±0.0002%)，上升時間小于1ns
• H系列的最大TCR為±2ppm/℃，Z-Foil HZ系列的最大TCR僅有±0.2ppm/℃

應用范圍：

• 應用包括電阻標準、精密分壓器、精密橋式電阻等

Vishay Intertechnology, Inc.宣布，推出副基準、密封充油的Bulk Metal®箔電阻 --- H和HZ系列，在精度、穩定性和速度上都設定了新的行業基準。新的H和HZ系列具有0.001%(10ppm)的容差，5Ω～1.84MΩ的阻值范圍，在至少6年內(未受潮)的工廠壽命穩定率可達2ppm(±0.0002%)，上升時間小于1ns。H系列的最大TCR為±2ppm/℃，Z-Foil HZ系列的最大TCR僅有±0.2ppm/℃。

Vishay的H和HZ產品為那些原先因要求過高而無法用電阻實現的應用提供了答案，這些應用包括電阻標準、運算放大器的反饋器件、精密分壓器、測量儀表擴程器、精密橋式電阻和十進制分壓器。因此，Vishay此次推出的器件開啟了很多從未將電阻列入考慮范疇的全新設計領域。

在這兩個“H” 產品系列中，電阻元件被安裝在軸心線固定的PCB板上。電阻元件和引線之間的導電連接是通過特殊的低應力結構實現的。把裝配好的元件裝進鍍錫的黃銅外殼后，再用專用工藝將封裝內的水汽排出去，然后充油，并用焊錫密封以實現均勻散熱，減小極端環境的影響。密封接頭使水汽和氧氣無法進入封裝內，同時油可以起到導熱的作用。通過綜合使用這些技術和Bulk Metal箔技術，Vishay制造出了最為精密和最穩定的“H”系列電阻產品。

由于采用了極為嚴格的標準，事實上這些器件可以用做工廠測試設備的日?；蚨ㄆ谛?zhǔn)的成套副基準。H系列器件的精度達到了實驗室和度量級別，并利用附加的內部導向工藝提高長期穩定率，如芯片穩定處理、特殊的TCR標定、實現超高穩定性的附加處理，以及特殊的后制造處理(PMO)，如溫度循環、短時過載和僅能在Bulk Metal箔電阻上采用的加速負載壽命處理。

H系列器件的靜電放電保護高達25kV，上升時間為1ns，且絕無振鈴，電流噪聲小于-40dB，典型熱電動勢為0.05µV/℃，電壓系數小于< 0.1ppm/V。值得一提的是，Vishay的箔電阻不僅限于標準數值，可以“按需”提供特定的數值(如1.234kΩ vs. 1kΩ)，而且不會增加任何成本或供貨時間。兩個H系列器件的關鍵技術指標總結在下表中：

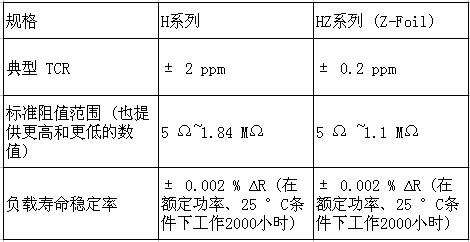

器件規格表:

H和HZ系列電阻現可提供樣品，并已實現量產，可在十個工作日內提供樣品，標準訂貨的供貨周期為五周。
