RTP200R120SA的產品特性：

• 省電路板空間和組裝時間
• 低于典型的無鉛焊料的熔點
• 承受住多次峰值溫度遠超過200°C的回流焊

RTP200R120SA的應用范圍：

• 汽車電子
• 工業應用

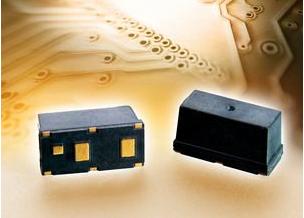

泰科電子推出業界首款可回流焊熱保護(RTP)器件，幫助節省電路板空間和組裝時間，堅固耐用的表面貼裝RTP器件幫助保護汽車和工業應用中的功率器件免受過熱事件造成的損壞。

2010年11月11日泰科電子宣布推出一項突破性技術，可使制造商們將表面貼裝的熱保護器件納入到他們符合RoHS規范的標準回流焊組裝工藝中。制造商們將因由手工裝配過渡到具有高性價比的表面貼裝器件(SMD)工藝而節省了大量費用。此款可回流焊熱保護（Reflowable Thermal Protection，RTP）器件采用業界標準的元件貼裝和無鉛回流焊設備，可使該器件能夠被快速而簡易地安裝。該RTP器件的獨特性能在于它能夠承受住多次峰值溫度遠超過200°C的回流焊，然而當它在實際應用檢測到溫度超過200°C時就會形成開路。

此次推出的RTP產品系列中的首款器件是RTP200R120SA (RTP200)，它有助于滿足汽車電子采用的AECQ規范中一些最嚴格的要求。該RTP200器件可被用來取代汽車設計中經常使用的功率場效應管(FET)、繼電器和重型散熱器等冗長多餘器件，同時還為IT服務器、通信電源和其他工業應用提供了一個功能強大的解決方案。該RTP器件有助于防止由電容、集成電路（IC）、電阻和其他功率元件破裂和失效而產生的熱散失損壞，或者防止由任何腐蝕引起的熱效應。

這款RTP200器件帶有一個僅為1.2mOhm（典型）的低串聯電阻，以及高電流直流中斷額定值，其中16V直流電壓下為200A，32V直流電壓下為100A。這款熱保護器件被用來幫助滿足各個汽車電力電子系統中的可靠性要求，包括ABS、冷卻風扇和動力轉向系統。RTP200器件的 200°C開路溫度有助于防止誤觸發動作和提升系統可靠性，因為這個溫度值高于大部分正常發揮功能的電子產品的正常運行范圍，但低于典型的無鉛焊料的熔點。因此，如果周圍的元器件正在它們的目標溫度范圍內運行，RTP200器件將不會斷開，但是它會在溫度升高到一個元器件將脫焊而產生了意外短路潛在風險之前產生斷路。

為了使其能夠在實際應用情況下于200°C時實現斷開，RTP器件采用了一種一次性電子激活程序而使其變得熱敏感。激活之前，它能夠承受住3次無鉛焊料回流步驟而不會斷開。電子激活時間節點由用戶決定，可以在系統啟動或系統測試過程中自動實現。

該器件的熱敏感性是大有裨益的，因為在一些情況下，失效的電源組件可能不會產生一個完全的短路過流條件，但是可能會生成一個電阻短路，而這種情況下傳統的保險絲卻不能斷開。這種類型的事件可能實際上會降低負載電流，但是仍可以造成不安全的熱失控條件。RTP200器件有助于防止由完全短路和電阻性短路條件所造成的損壞。

這款RTP200器件能抵抗住沖擊、振動、溫度循環沖擊和潮濕的環境，它也經測試證明滿足或超過一些最嚴格的汽車AECQ環境和壽命測試要求。為了簡化安裝、提升系統可靠性和優化與印刷電路板(PCB)的熱耦合，可以采用標準的SMD工藝來安裝該可回流焊的RTP200器件，而無需任何特殊的工具或手動安裝。在一個高性價比的設計中，該器件還有助于節省寶貴的電路板空間。
