用于汽車高速接口的優化ESD保護新型元件

發布時間:2012-06-27

產品特性:
  • 0.6pF 線路電容,信號對之間的匹配電容 ≤0.05pF
  • 5.5V 反向?qū)χ烹妷?/strong>
  • 符合 AEC-Q101 標準
適用范圍:
  • 高速接收器和發射端口保護
  • 汽車視聽監視器和顯示器
  • 汽車攝像機

NXP 半導體的新式 PESD1LVDS,設計用于保護車載超高速接口免受 ESD 損壞。PESD1LVDS 是一個綜合的解決方案,能夠保護四個多達 3.2G 比特/線路的高速數據線。它適用于車輛中的某些應用,這些應用使用低電壓差分信號(LVDS),高清晰度多媒體接口 (HDMI)和 DisplayPort 接口。

根據IEC61000-4-2,該元件的最高額定ESD 是 ±8kV。它還提供 MIL-STD-883標準的 3B 類,人體模型的±8kV ESD保護.

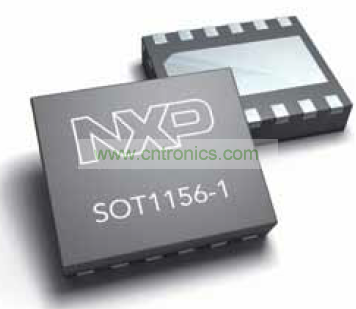

該元件采用的一個微縮版的僅為 2.5mm ×1mm 的 SOT1165(XSON10)表面貼裝塑料封裝,高度為 0.5mm。該元件支持直通路由,提供高信號完整性和最有效的電路板空間可利用率。

應用:

高速接收器和發射端口保護
汽車視聽監視器和顯示器
汽車攝像機

特點:

0.6pF 線路電容,信號對之間的匹配電容 ≤0.05pF
5.5V 反向?qū)χ烹妷?br /> 符合 AEC-Q101 標準
