解讀PPTC及其與保險絲的區別

發布時間:2013-03-06 責任編輯:hedyxing

【導讀】聚合物正溫度系數 (PPTC) 電路保護器件通過限制過流或過壓故障發生時的電流來幫助保護電路。這些器件通常稱作 PPTC 或“可復位器件”,有時被誤認為“可復位保險絲”。PPTC 器件與保險絲有何不同呢?

PPTC
解讀PPTC及其與保險絲的區別

在故障情況發生時,一個保險絲或一些保險絲,就象蜜蜂一樣,工作一次就要更換了。相反地,PPTC 器件則可以繼續工作,應對下一次故障情況。一旦故障消除,供電恢復,PPTC 器件就會冷卻下來,并恢復到正常的低阻抗?fàn)顟B(tài)。

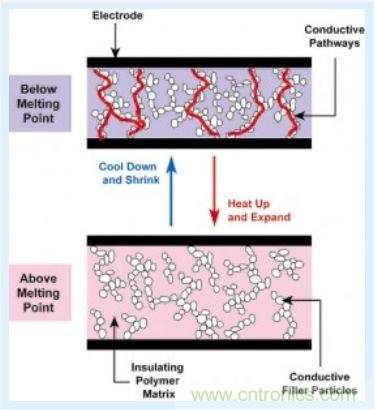

這是 PPTC 器件的工作原理,PPTC 器件是由一個由專業配方塑料和導電粒子混合而成的導電聚合物,如下圖所示,在正常溫度下,PPTC 器件中的導電粒子在聚合物中形成了低阻抗鏈。然而,如果溫度上升到器件的開關溫度之上,聚合物中的微晶體就會熔化而成為無定形狀態。晶體熔化過程中,體積會增加,引起導電粒子的分離,從而導致器件電阻呈現非線性增加。

這是一個簡單的物理現象,是吧。但是,正確地做出 PPTC 器件需要大量的技術和制造專有技術。在 PPTC 器件方面,TE 電路保護部制造了各種各樣的 PolySwitch PPTC 器件,超過了所有其它 PPTC 制造商的總和。
