1mA輕載效率高達83%的雙路2A DC-DC穩壓器

發布時間:2013-03-06 來源:電子元件技術網 責任編輯:hedyxing

【導讀】Micrel最近開發成功的雙路2A輸出穩壓器峰值效率高達93%,但1mA輕載效率仍高達83%,該芯片尺寸只有3×4mm,只需2.2uF陶瓷電容和0.47uH電感,特別適合SSD、無線模塊、平板電腦和智能手機應用。

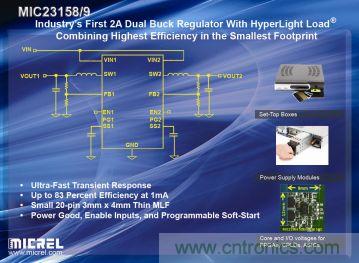

Micrel(麥瑞半導體)公司最新利用專利HyperLight Load技術開發出的兩款3MHz雙輸出2A高效降壓穩壓器MIC23158/9,融高效率、小尺寸、高性能和易用性于一體。在PWM模式下峰值效率高達93%,1mA輕載效率也能做到83%,而且每通道靜態電流只有22uA。

1mA輕載效率高達83%的雙路2A DC-DC穩壓器
1mA輕載效率高達83%的雙路2A DC-DC穩壓器

MIC23158/9尺寸只有3×4mm,每通道只需4個外部元件,而且只需2.2uF陶瓷電容和0.47uH的電感,因此雙路2A輸出穩壓電源模塊可做的非常小。整個解決方案僅占12×12mm的電路板空間。

MIC23158/9的性能也非常突出,PWM模式下輸出紋波只有5mV,輕載狀態下紋波最高也只有35mV,而且瞬態響應速度非???。它們主要針對當前一些要求很苛刻的應用而開發,包括:機頂盒、針對FPGA的核心和I/O電壓、CPLD、ASIC、GPS/導航系統、PC卡、汽車儀表以及通用負載點(POL)直流-直流轉換等應用。

MIC23158/9目前已經開始批量供應,千片訂量的價格分別為0.88美元/片和0.91美元/片。

麥瑞半導體負責高性能線性和電源解決方案營銷的副總裁Brian Hedayati表示:“MIC23158/9把卓越的高效率、超穩定性和瞬態響應與創新封裝結合在一起,確保了整個負載范圍的最佳電源密度和熱性能,為設計人員提供了空前的性能和靈活性。麥瑞半導體獨特的HyperLight Load架構還給便攜式銷售點終端、USB無線集線器與上網卡、RFID讀卡器、汽車電子設備和負載點(POL)等應用帶來了物料成本的降低和世界一流的瞬態響應。”

MIC23158/9均采用熱增強20引腳3mm x 4mm MLF封裝,提供兩路獨立輸入電壓,范圍為2.7V到5.5V。它們還提供兩路可調輸出電壓,范圍為1.0V到3.6V,每通道最大輸出電流可達2A。MIC23158/9還能在負載電流低至1mA的情況下,提供極低的靜態電流(45μA/通道),實現高達83%的效率。這兩個解決方案還提供兩個獨立的電源正常(PG)輸出信號,支持輸入和可編程軟啟動輸入。該器件的工作結溫范圍為-40攝氏度至125攝氏度。MIC23159還擁有附加的有源下拉電路,在該器件失效時放電。
