DIY菜鳥福音!感光干膜PCB負片輸出的一種方法!

發布時間:2013-12-26 責任編輯:mikeliu

【導讀】還在為PCB的制作而苦惱么?還在苦苦利用PROTEL仿真來仿真去但是就是做得丑而苦惱么?今天小編特意找來一篇適合所有新手DIY的PCB負片輸出!這種大福利可以不會天天都有的哦!快來一睹為快吧!

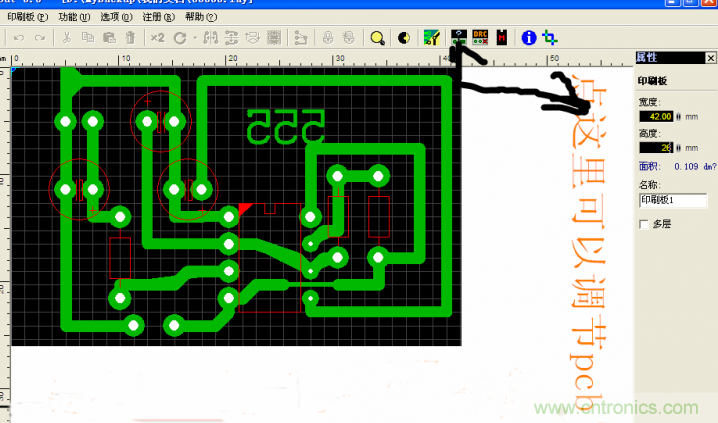

這就是畫好的PCB圖!

DIY菜鳥福音!感光干膜PCB負片輸出的一種方法!

畫好的555呼吸燈!

DIY菜鳥福音!感光干膜PCB負片輸出的一種方法!

打印PCB。

DIY菜鳥福音!感光干膜PCB負片輸出的一種方法!
[page]

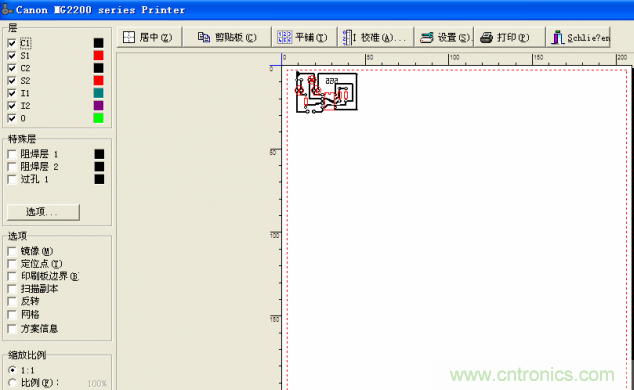

彈出如下畫面。

DIY菜鳥福音!感光干膜PCB負片輸出的一種方法!

把s1點掉 不點的話元件圖形會一起打印出來。

DIY菜鳥福音!感光干膜PCB負片輸出的一種方法!

選擇左下方的反轉!

DIY菜鳥福音!感光干膜PCB負片輸出的一種方法!
[page]

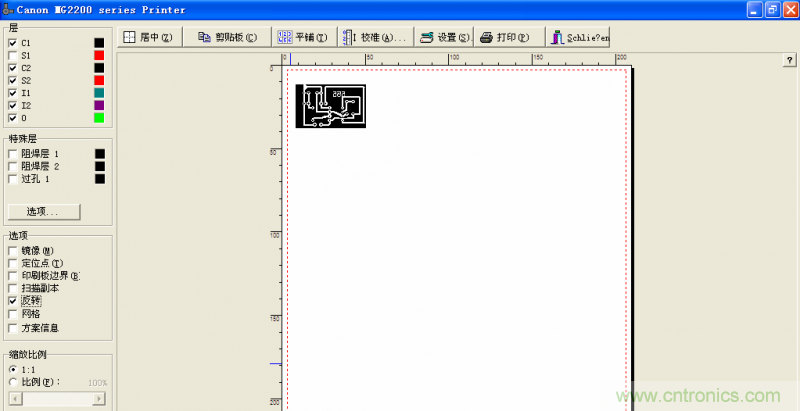

負片已經反正,可以直接打印了。

DIY菜鳥福音!感光干膜PCB負片輸出的一種方法!

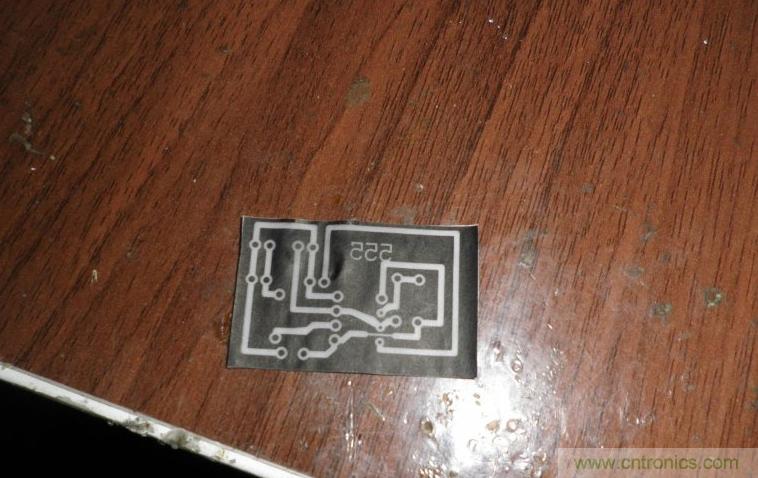

打印出來成片效果。

DIY菜鳥福音!感光干膜PCB負片輸出的一種方法!

結束語:怎么樣,小伙伴們,是不是看到這兒發現,PCB如此簡單易懂一次就會呢?趕快按照?qǐng)D上我教你們的方法去試一試吧!相信你們一定會成功的!
