圖文并茂!移動電源升壓效率大檢測

發布時間:2014-03-20 責任編輯:mikeliu

【導讀】在智能機和各種移動設備大行其道的今天,手上沒有一塊移動電源是真心不能出門的,因?yàn)榻?jīng)常要面臨著手機突然沒電,平板突然沒電的尷尬狀況,于是移動電源就成了人手一塊乃至多塊的必備之物。不過,移動電源的升壓效率真的是像經銷商說的那么好嗎?今天來給大家揭秘。

用了一段時間移動電源,朋友同事們選購移動電源時也愛問我買哪種,哪種好一點,多大容量的合適?

更有懂一點的問我哪種移動電源升壓效率高。這個我可真答不上來。我的移動電源都是自己做的,上面圖片里兩個白色的是聚合物電池,藍色是18650,電路板都是淘寶買來焊的,外殼自己買移動硬盤盒用美工刀電鉆挖孔,當然那個18650電源外殼是成品。

所以我有機會把不同的電池和電路板組合互換,實際上我也換過幾次,升壓效率,我還真沒看出什么區別。

于是上網搜一下。

升壓效率,就是指從鋰電池3-4.2V放電電壓升到USB標準電壓5V的效率,大多移動電源都標的85%,更有97%的。

但我關心的是,比如1000mah的電量,從移動電源里面的電池3-4.2V放出來,經過升壓電路變成5V,然后經過手機充電電路再變成手機電池里的3-4.2V,能剩下多少。就是說,移動電源電池里面的1000mah,能實際給手機電池充進多少mah?還好我有鋰電池容量檢測器。

圖文并茂!移動電源升壓效率大檢測

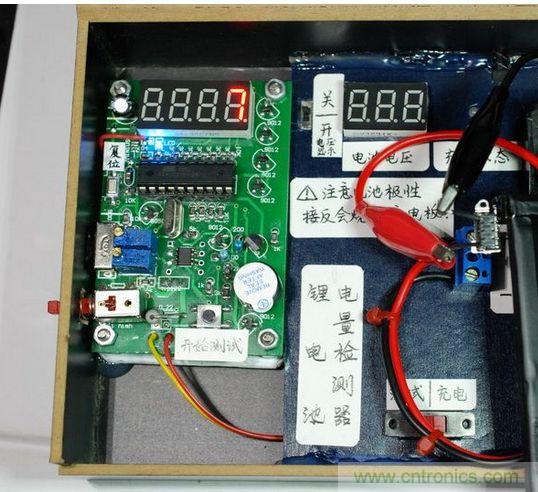

也是我買的電路板自己組裝的。它通過單片機控制,以600或者900ma恒流放電,記錄放電到3V截止的時間來計算放電電量。

于是我設計這個實驗:

1,用同一個充電器,給同一顆18650充滿電。

2,把充滿電的電池接到我有的3種移動電源電路板上,給我的iPhone4充電,一直充到電池3V截止。

3,把iPhone4電池拆下來測試充進去了多少電量,也是放到3V為止。

先看看我的18650電池

圖文并茂!移動電源升壓效率大檢測

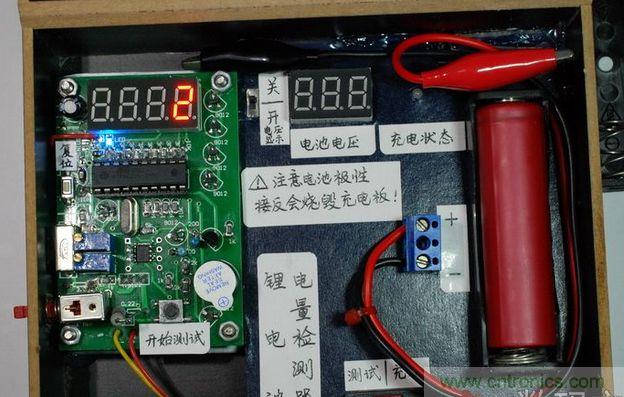

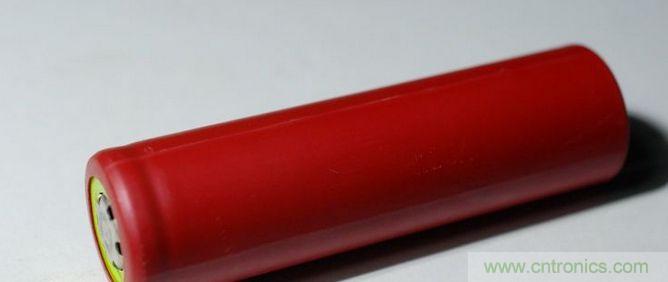

這是我的三洋18650,實測還有2080mah電量,就用它吧,因?yàn)橹皇俏宜?8650電池里面容量最大的一個了。

充電電路

圖文并茂!移動電源升壓效率大檢測
[page]

淘寶買的TP5000充電電路,其實我還有MAX1879電路,但這個電路可以把電池精確地充到4.2V,而且速度快一點。

參加測試的移動電源電路板

圖文并茂!移動電源升壓效率大檢測

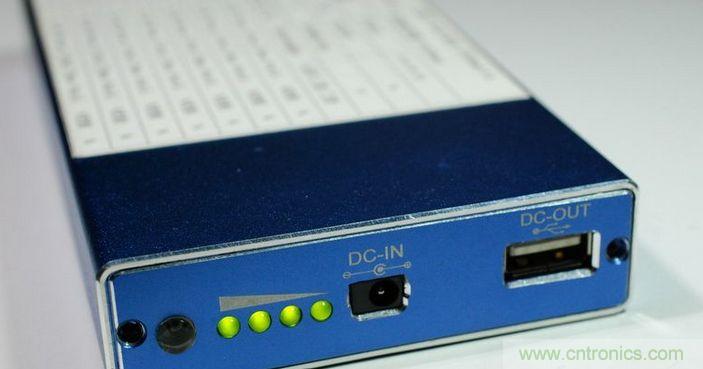

這個是淘寶熱賣的18650移動電源套件,鋁合金外殼,支持iPhone。

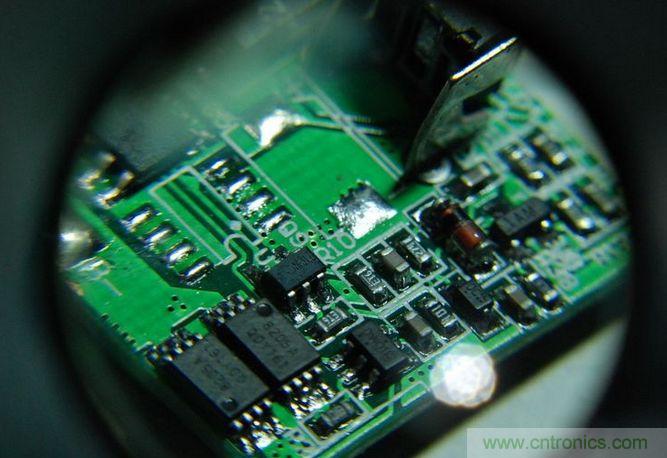

里面的電路是這樣的。

圖文并茂!移動電源升壓效率大檢測

電路我改裝了一下,原來是T型USB口充電的,不方便,我換成了3.5DC插座,原來4顆高亮藍色LED,一打開能把眼睛閃花,我換成了綠色LED。
當時我已經有了兩個聚合物電池的移動電源,湊巧得了6節18650,就買了這款電路和外殼,這個外殼鋁合金的,真結實,也蛋痛。想象一下6節18650加上鋁合金外殼,得有多重。而且表面那么光滑,冬天拿著凍手,而且一不小心手甩一下就能飛出去

圖文并茂!移動電源升壓效率大檢測

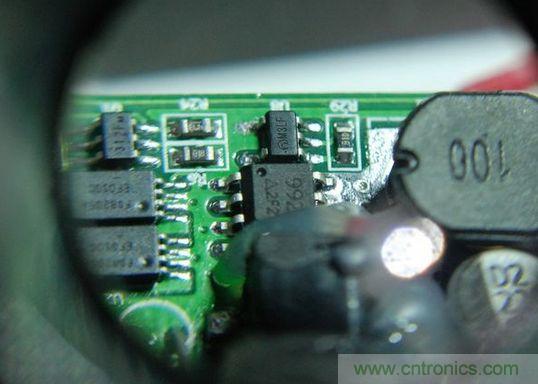

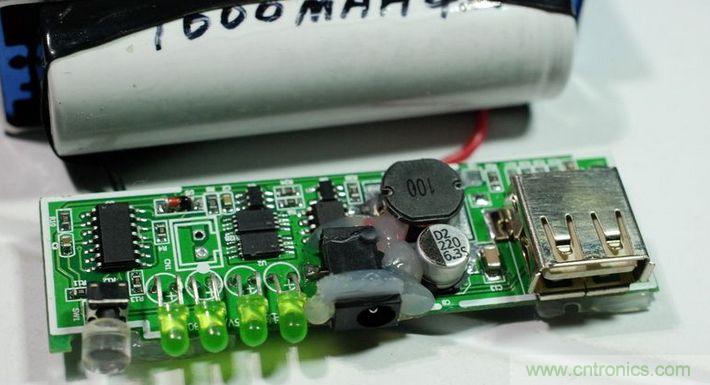

這個電路板用的是TP4056充電,M3LF升壓電路。都是性?xún)r(jià)比的選擇,電路板也便宜,28元。

圖文并茂!移動電源升壓效率大檢測

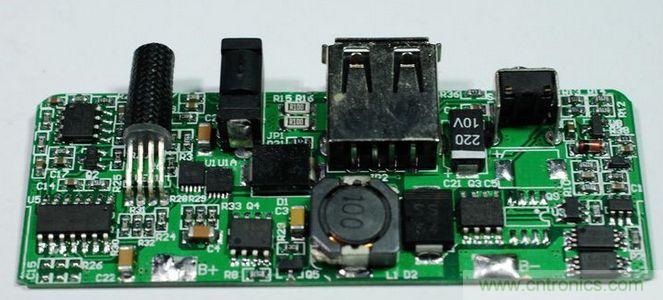

這是我聚合物電池移動電源用的電路板,也是淘寶熱賣的,36元。

圖文并茂!移動電源升壓效率大檢測
[page]

這個也是用的TP4056充電,但它有兩顆TP4056。升壓用的M3LD,其實跟上面一樣的芯片。

最后出場的是網上關注率很高的LTC1700升壓電路。

圖文并茂!移動電源升壓效率大檢測

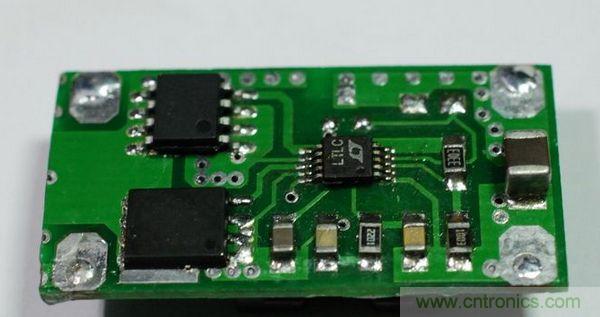

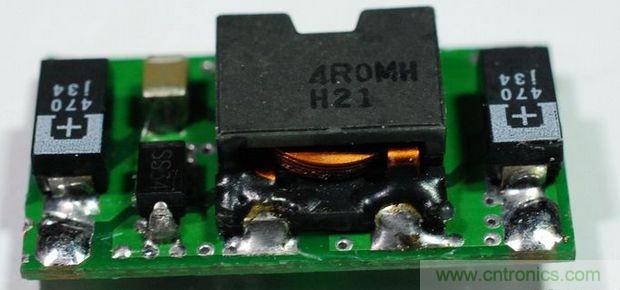

這個光升壓板就38元了,因?yàn)樗昧肆杼毓局腖TC1700升壓芯片,據說升壓效率能達到95%以上。

圖文并茂!移動電源升壓效率大檢測

好多使用這款升壓的移動電源都會把它標出來,不管實際是不是用了這個芯片。

上面的移動電源集成電路板一個28元一個36元,可要是用這個升壓板制作移動電源,加上充電電路和電量顯示電路,光電路就得花接近100元。
最后介紹我的iPhone4

圖文并茂!移動電源升壓效率大檢測

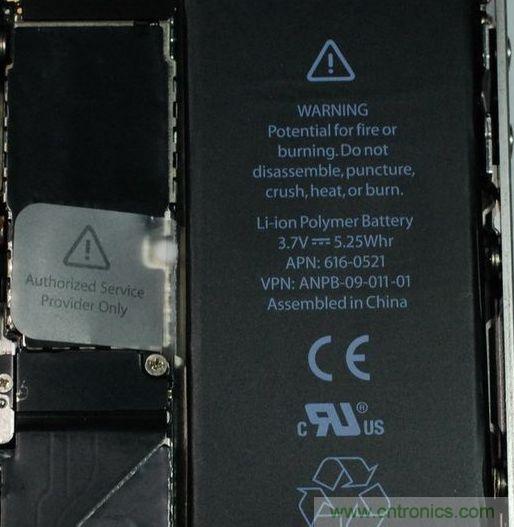

很可憐被我第N次拆開了,我這是國行,移動營業廳拿的,能排除假電池的顧慮。

電池標稱1420mah,我今天已經把它用iPhone4充滿,然后拆下來放電測試過了,1316mah,用了兩年了,看起來衰減真的很少。

樓下開始測試。

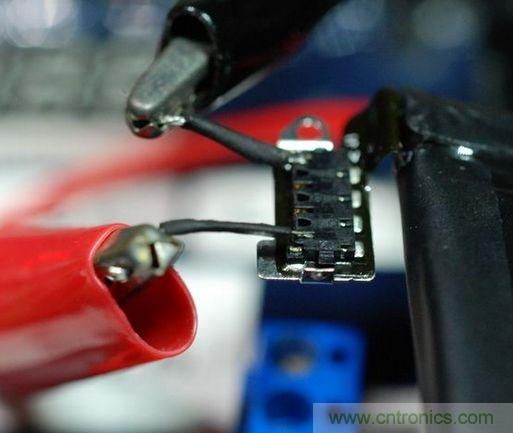

iPhone4電池的接口很小,我只有自己弄了兩根線接上測試。

圖文并茂!移動電源升壓效率大檢測

放電測試

圖文并茂!移動電源升壓效率大檢測
[page]

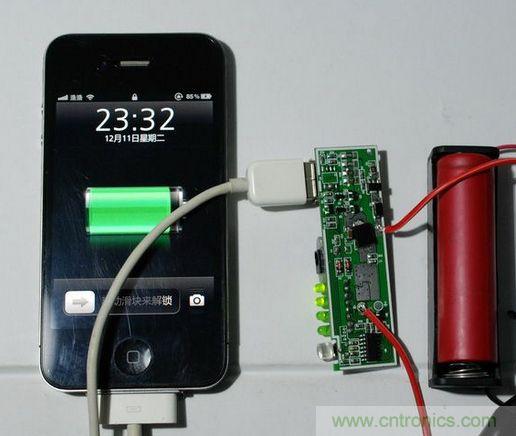

先是用第一款移動電源板充電。

圖文并茂!移動電源升壓效率大檢測

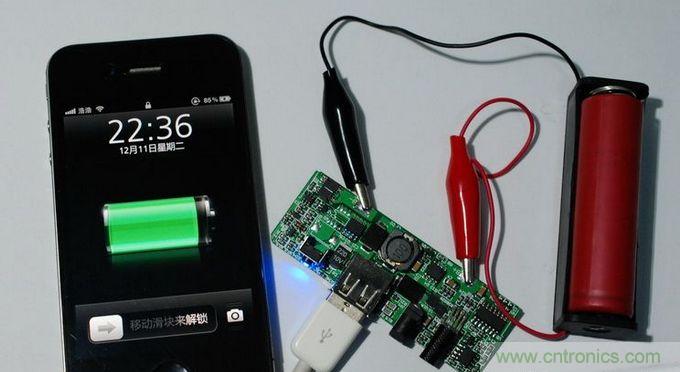

第二款

圖文并茂!移動電源升壓效率大檢測

LTC1700升壓電路充電,我沒有USB接口,只要借了其它的USB接口用用?!?br />
圖文并茂!移動電源升壓效率大檢測

直接上結果吧!

升壓芯片          M3LD        M3LF       LTC1700

18650電量       2080          2080        2080

手機電池電量    1106          1112       1140

升壓充電效率    53%          53%         55%

從結果看其實大家都差不多,LTC1700還真效率高一點,但只高了一點點??隙ū炔簧习讯喑鰜?lái)的錢投在電池上得到的多。

我還沒有接觸過其它移動電源,但估計一般的移動升壓電路效率都差不多。要是準備給iPhone4充4次電,起碼得準備12000mah的移動電源。網上宣傳的8000mah就可以充4次,千萬別信,每次都從30%開始充還差不多。

但針對移動電源的選擇我還是想說兩點。

1,太重的不行,4節18650頂天了,18650就不要鋁合金外殼了。雖然看起來電量很多,太重的移動電源其實你根本不會經常帶在身上。

2,重視充電電路,我遇到過一種電路板,充電直接充到4.31V截止,對大多數電池來說,這無疑是個殺手,說不定用兩次電池就報廢了。

移動電源的其它功能都不重要,顯示電量,有更好,沒有也無所謂,反正每次帶出去前充滿電就行了。手電筒,沒有最好,又不亮,又占空間,又增加損壞幾率。

所以,希望大家不要迷信高端移動電源,100元左右,選個輕點的,外觀好看的就行了。宣傳里面有LTC1700,LTC4002,MAX1789等等,直接無視好了,用到電池失效前都差不多。
