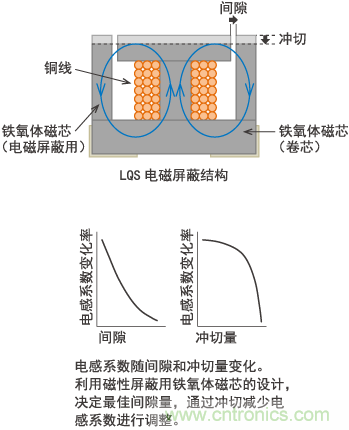

其中，在第2代3225(in mm)/1210(in inch) 尺寸(3.2mm×2.5mm)的方形繞線型片狀電感的基礎(chǔ)上增加了磁屏蔽結(jié)構(gòu)和電感系數(shù)窄偏差(±2%)的電感LQS系列在1992年實現(xiàn)了商品化。 在當(dāng)時鐵氧體磁芯纏繞銅線技術(shù)中，可實現(xiàn)的最小電感系數(shù)偏差為±5%。1989年開始將其與組成閉磁路的鐵氧體磁芯組合，通過沖切調(diào)整電感系數(shù)，使偏差實現(xiàn)±2%。
為與3225(in mm)/1210(in inch) 尺寸的矩形卷線片狀電感組合，首先應(yīng)設(shè)計試制組成閉磁路用的鐵氧體鐵芯，并反復(fù)測試其是否能使沖切量與電感系數(shù)變化量達(dá)到穩(wěn)定。當(dāng)然，在沒有沖切設(shè)備的條 件下，為求取沖切量與電感系數(shù)變化量的關(guān)系，毎天取數(shù)十個產(chǎn)品，以手按壓進(jìn)行研磨，測定電感系數(shù)的變化。使用有限要素法進(jìn)行模擬，讓組成閉磁路的鐵氧體磁 芯尺寸達(dá)到最佳。當(dāng)通過不斷測試，使沖切量與電感系數(shù)變化量關(guān)系穩(wěn)定時，我們真切地感受到即使是手工品，也可能實現(xiàn)電感系數(shù)偏差±2%。另一方面，為實現(xiàn) 量產(chǎn)，無論是3225(in mm)/1210(in inch) 尺寸的矩形卷線片狀電感和組成閉磁路用的鐵氧體磁芯的組裝、還是沖切設(shè)備的安置，都需要有生產(chǎn)線。尤其針對沖切設(shè)備，還前往了生產(chǎn)鐵氧體磁芯的工廠，討論 用幾種研磨設(shè)備進(jìn)行量產(chǎn)化。從如何將產(chǎn)品固定在設(shè)備上開始，到?jīng)_切精度的提升，最后再到如何將之從設(shè)備上卸下進(jìn)行清洗干燥等一系列過程中，產(chǎn)生的問題極其 繁多。但是，經(jīng)過各部門的合作，堆積如山的問題能夠得以解決，并實現(xiàn)商品化。

最后，LQS系列雖已履行完其商品職能，但構(gòu)成閉磁路用的鐵氧體磁芯組合技術(shù)，已由電磁屏蔽結(jié)構(gòu)的卷線商品(LQH66S，DLW5BS/T)繼續(xù)發(fā)揚光大。
