熔斷器在光伏匯流箱中的應用

發布時間:2015-04-24 責任編輯:susan

【導讀】光伏能源作為綠色能源,在如今能源社會中起到越來越重要的作用。面對繁雜的光伏系列產品,如何選到質優價廉,安全有保障的產品,是每一個光伏產品采購人員的首要考慮的問題。小編這里為您介紹一款太陽輻射能轉換為電能的熔斷器產品,該品牌產品采用高強度有機材質做熔管,高純度石英砂做滅弧材質,采用國外先進制作工藝生產的熔絲,價格優惠,質量可靠的產品,為你解決產品選型困難的問題。

通過光伏電池將太陽輻射能轉換為電能的發電系統為光伏發電系統,其系統構成主要分為發電部分,控制部分和存儲計量部分。太陽能電池板組成的陣列中每個支路和太陽能光伏匯流箱連接,光伏電流由匯流箱匯流后輸出到逆變或直接應用。在整個光伏發電系統約有70%的成本集中在光伏電池板組成的光伏陣列上, 如何對光伏陣列的保護和如何充分提高發電效率成為光伏發電系統技術的重點之一。光伏陣列是將太陽輻射直接轉化為直流電流的單元,在太陽能光伏發電系統中,為了減少太陽能光伏電池陣列與逆變器之間的連線,根據《SJT 11127-1997 光伏(PV)發電系統過電壓保護-導則》和《GB/T18479-2001地面用光伏(PV)發電系統概述和導則》以及光伏系統的特點,結合防雷系統設計。用戶可以將一定數量、規格相同的光伏電池串聯起來,組成一組組光伏串列,然后再將若干組光伏串列并聯接入光伏匯流箱,在光伏匯流箱內匯流后,通過直流斷路器輸出,與光伏逆變器控制系統配套使用從而構成完整的光伏發電系統,實現與市電并網。眾所周知,光伏發電直流側電流與太陽輻照度成正比,直流側短路電流大小即與太陽輻照度有關,又與太陽能光伏電池組件自身固有短路電流有關,在短路故障時直流電流極易產生電弧引發電線電纜及電氣設備著火事故,如果保護設備不能及時切斷故障點,將會產生連鎖反應是故障進一步擴大。一般情況下光伏發電直流側短路故障有:匯流箱內熔斷器下側接線端子處短路,匯流箱內熔斷器上側匯流母排短路,直流柜內匯流銅排短路。為及時隔離光伏板出現故障的光伏串,提高發電效率,也為避免安裝階段錯接或其他原因引起局部異常接線形成的過流危害,在每一光伏串的之路上安裝熔斷器并固定安裝于匯流箱內,由于光伏陣列短路電流大于單個光伏串的電流,因而可致光伏串串聯的保險絲熔斷以隔離故障光伏串。在陣列設置熔斷器,對于下級逆變器元件反饋的電流(如電容或者電容器反饋到光伏陣列和陣列布線的放電), 在熔斷器的額定分?jǐn)嗄芰Ψ秶鷥?nèi)也能對光伏陣列提供保護。

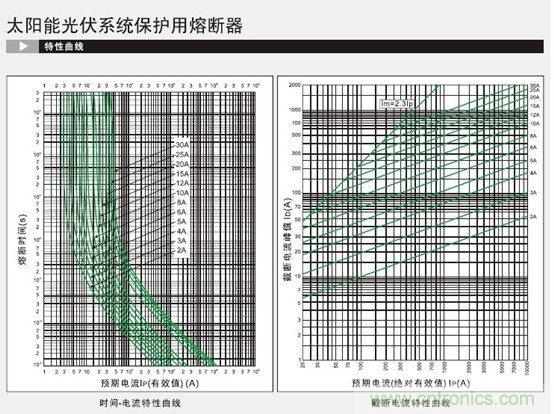

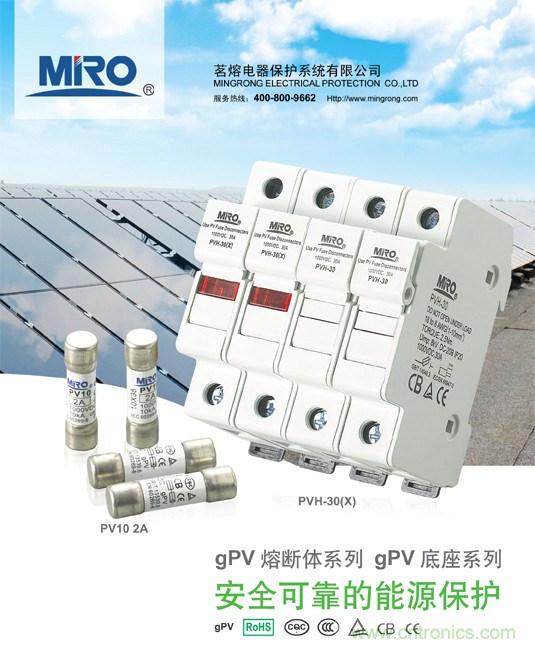

浙江茗熔電器生產的PV系列熔斷器是專門為保護太陽能光伏(PV)系統而設計的,適用于光伏組件串和光伏方陣電能系統中光伏匯流箱的應用;熔斷器能夠分?jǐn)喙收螾V陣列(反向電流、多排陣列故障)產生的較低過載電流,以保護和隔離光伏組列。該系列產品額定工作電壓DC 1000V,額定工作電流2A~30A的光伏電能系統中,具有全范圍分?jǐn)嗄芰Φ娜蹟囿w,額定分?jǐn)嗄芰C1000V/10kA。PV10光伏熔斷體由純銀帶/絲制成的熔體封裝于由高強度有機材質制成的熔管內;熔管中充滿經化學處理過的高純度石英砂作為滅弧介質;熔體兩端通過焊接與接觸帽(內蓋)牢固電連接,內置的絕緣隔離墊片,能滿足光伏熔斷器系統在極端使用條件下的應用,確保性能更穩定,表現更優異、可靠。 產品符合IEC60269-6和GB/T 13539.6標準。熔斷體外形尺寸和基本性能與國內外同類型產品接近,故能作為國外引進設備上同類型熔斷體的替換。

PVH-30(X)型熔斷器支持件額定工作電壓DC 1000V,約定發熱電流至30A。配置尺碼為10*38的PV10熔斷體后可作為太陽能光伏系統的電路保護;組成多相結構后還可作為熔斷器式隔離器。TH35導軌式安裝結構,具有安裝更換方便、體積小、結構新穎、安全可靠等特點,廣泛應用于光伏系統中的匯流箱、逆變器、電池充電控制器等的保護。 產品符合IEC60947-3 和GB14048.3 標準。做為配套光伏熔斷體的首選:熔斷器式隔離器。其設計領先,功能優異、穩。
