如何判斷,是斷電還是關斷?

發布時間:2015-04-28 責任編輯:echolady

【導讀】當斷電和關斷兩個概念或者現象區分不清時,如何去判斷?關斷模式下,會保留存儲器內容,啟動時間更短,漏電流超低。但是斷電模式下,什么都不復存在。切斷電源降低漏電流的做法是否可取?關斷模式有什么深層次的要求?

誘惑與風險

現代系統包含豐富的特性,這是通過多層次的復雜設計實現的,常常涉及到不止一個芯片。 功耗是很多應用都關心的,諸如便攜式醫療設備,因此這些芯片常常包含一種或多種關斷模式。 這些模式提供存儲器內容保留、外設使用和快速開啟等特性,而消耗的電源電流非常少。 另一種方法是完全關斷電源。 這會完全切斷芯片的電源,不允許任何電流進入電源引腳。 雖然能夠降低功耗,但這種方法存在一些嚴重的副作用。

考慮一個包括多個芯片的復雜系統,這些芯片通過多路復用總線相連。 如果該系統設計用于功耗受限的應用,簡單地切斷未在使用的芯片電源似乎有利可圖,尤其是在不需要關斷模式提供的其他特性的時候。 切斷電源可降低漏電流,但沒有電源時,引腳對輸入信號可能起到低阻抗節點的作用,導致不可預測的操作和潛在的系統級威脅。 雖然斷電選項可能很誘人,但關斷模式對復雜系統有著根本上的好處: 它使各芯片處于已知的、希望的狀態,即使芯片在低功耗與高性能模式之間循環,也能維持安全可靠的操作。 詳細情況可通過考察一個I/O節點來了解。

簡單示例

圖1中的引腳連接到一個復用節點,其操作由一個經驗證的系統架構設定。 作為I/O引腳,它同時擁有輸入和輸出功能。

如何判斷,是斷電還是關斷?

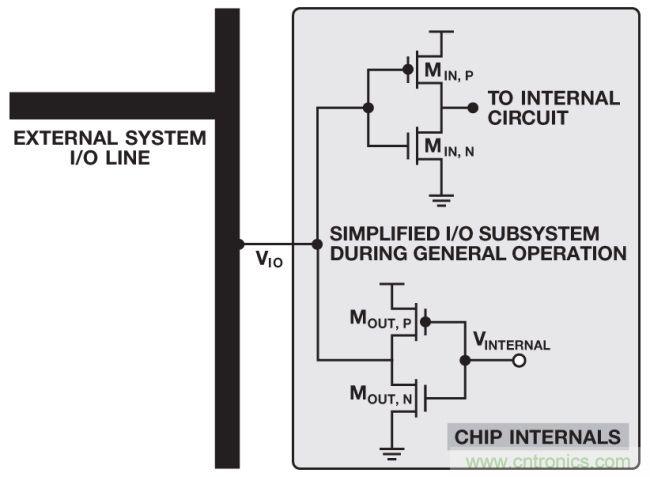

圖1. 簡化的I/O電路

不考慮功率開關所用器件的問題,斷開此芯片的電源(假設不需要任何芯片操作)將導致圖2所示的情況,芯片內核到處都是未知狀態。 在最壞情況下,浮置柵極輸出器件(MOUT, p和MOUT, n)可能會在休眠時暴露于意想不到的外部電壓下。 對于本例所示的CMOS I/O,這可能產生一個經由NMOS漏極連接的對地低阻抗連接(紅色亮顯)。 高電流將導致前一級的驅動能力透支,從而損害芯片中的MOS電路,甚至芯片本身。 即使未損害系統,其性能也會降低。

如何判斷,是斷電還是關斷?

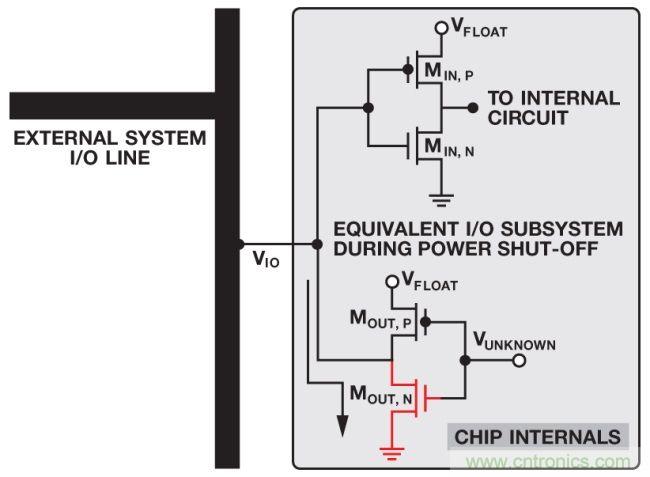

圖2. 斷電模式下的I/O電路。 注意內部柵極處于未知狀態。
[page]
關斷模式

關斷模式為芯片提供額外的一重保護,可防范上述意外工作狀況。 實現方式會因不同的模式、產品系列和供應商而異,但重點是在芯片內核休眠時提供安全的I/O邊界,維持已知的、可信賴的低功耗狀態。 好處是系統器件之間的I/O操作(例如通過系統級多路復用總線)不會威脅到休眠中的器件。 一個實現方案是在低功耗模式下將I/O引腳置于高阻態,使連接到邊界引腳的內部節點處于已精確定義的狀態。

圖3顯示了一個簡化的實現方案。 信號對內部電路無影響,從根本上保證其安全。 其他實現方案(例如淺休眠模式)也可以讓I/O外設保持上電,同時確保在關斷模式期間芯片外設與內核之間的操作得到驗證。 這使得芯片在保持低功耗的同時,能夠處理激活狀態下的使用情形。 此外,該系統降低了功率開關的成本;如若不然,將需要使用一個很大的低電阻器件,其漏電流和導通狀態功耗均會相當大。

如何判斷,是斷電還是關斷?
圖3. 關斷模式下的I/O電路。 注意所有內部節點都已精確定義。

關斷模式因芯片和供應商而異,因此,“淺休眠模式”之類名稱的含義并不總是相同。 有些支持保留存儲器內容,有些則提供更多的中斷數或其他類似特性。 與完全斷電相比,這些模式的一個突出優勢是可以縮短系統響應時間。 有些電路提供單獨的I/O電源和內核電源。 這種分離的一個優點是,電路板設計人員可以切斷內核電源以降低漏電流,而I/O則保持上電。 強烈建議一定要從產品數據手冊獲得準確的詳細信息,確保所需的特性和保護方法受到產品的支持。

尺寸不斷縮小的影響


作為器件尺寸縮小的自然后果,現代IC工藝技術提供更高密度的封裝,使得關斷模式的優化使用越來越重要。 不過,這也降低了器件的壓力處理能力。 例如,28nm器件的柵極氧化物就比相應的180nm器件要薄。 這樣,斷電模式下柵極電壓所施加的壓力更有可能損壞較小的器件。 此外,布局相關的參數也可能導致尺寸較小的器件發生災難性故障。

所有這些影響使得關斷模式對現代器件越來越有吸引力。 現代芯片充盈著各種特性,包括成百上千萬的元件;如果保持開啟,每個器件都可能產生漏電流。 優化特性使用并關斷芯片中不使用的部分,可以消除其中的大部分漏電流。 然而用戶應該確保供應商明確支持這些模式,而不要試圖自行開發關斷功能。

更多情形

關于關斷的完整拼圖還缺幾片。 如果同時切斷接地連接(這將形成另一條低阻抗路徑)會怎樣? 這與直接驅動I/O引腳而不使能電源的ESD情況相似,如果信號足夠強,可能會觸發ESD保護結構,導致高電流流經其他相連的I/O引腳,產生假上電情況。 更有可能的情況是信號稍弱一點,但仍然強到足以通過一條路徑(如I/O箝位)抵達電源。 信號可能無法觸發電源箝位,但會在電源上引起意想不到的虛電壓,從而造成未知工作狀態,具體情形取決于芯片的拓?fù)浣Y(jié)構。 任一情況下,如果電路狀態持續如此,則芯片可能受損,除非前一級已經停止供應高電流。 如果信號強度不足以觸發I/O箝位,它仍可能會對所遇到的第一個晶體管施壓,長時間操作后可能會損壞該晶體管。

如果斷開電源并拉低電源輸入呢? 這種情況下,芯片無浮動電源,不可能觸發任何ESD結構,但PMOS漏極電壓可能高于主體電壓,使漏極-主體二極管正偏。 這樣,來自前一級的電流將經過PMOS器件流至地,直至器件燒毀、前一級停止提供電流或設計人員注意到報警。

結語

關斷模式使得系統級響應更快速、更安全,因而是不可缺少的特性,尤其是在考察復雜系統中的完整信號鏈時。 如果器件之間的交互很有限,或者系統整體很簡單,足以確保不會出現復雜情況,則可以考慮完全切斷電源。
