設計負反饋電路再引入負反饋時需要掌握哪些原則

發布時間:2015-10-22 責任編輯:echolady

【導讀】通常在放大電路中引入負反饋的深度越大,則越能改善電路的性能。比如說電路的增益穩定性明顯提高。輸出電阻較小、輸入電阻增加、非線性失真減小。本文就講述了設計負反饋電路再引入負反饋時需要掌握哪些原則。

反饋深度越大,對電路的增益衰減也越大,所以負反饋是以犧牲增益為代價來?yè)Q取電路性能的改善。因此,應選用高增益的放大電路,如集成運算放大器。同時,對反饋電路中反饋系數的選取也應該根據實際要求而確定。另外,引入的負反饋不同對電路的性能影響也不相同,而且為了使負反饋對電路性能提高有明顯的作用,對不同的信號源和不同的負載也都有不同的要求,所以在設計負反饋放大電路時,應根據需要和目的,引入合適的負反饋,以下是設計中應掌握的一些原則。

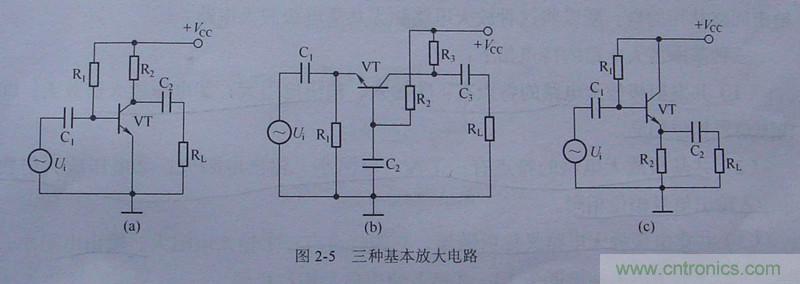

放大電路負反饋

1、當信號源是恒壓源或內阻較小的電壓源時,應引入串聯負反饋,而當信號源為恒流源或內阻較大的電壓源時,應引入并聯負反饋。這樣,才能使引入的負反饋的調節作用得到充分發揮。

2、當負載需要穩定的電壓信號時,應引入電壓負反饋,當負載需要穩定的電流信號時,應引入電流負反饋。

3、當為了提高電路輸入電阻時,應引入串聯負反饋,當為了降低電路的輸出電阻時,應引入電壓負反饋。

4、若需要將電流信號轉換成電壓信號時,應在放大電路引入電壓并聯負反饋,若需在將電壓信號轉換為電流信號時,應在放大電路中引入電流串聯負反饋。

5、為了穩定電路的靜態工作點,應引入直流負反饋。
