【導讀】自恢復保險絲PPTC是一種正溫度系數聚合物熱敏電阻，作過流保護用，可代替電流保險絲。電路正常工作時它的阻值很?。▔航岛苄。?，當電路出現過流使它溫度升高時，阻值急劇增大幾個數量級，使電路中的電流減小到安全值以下，從而使后面的電路得到保護，過流消失后自動恢復為低阻值。其效果與開關元件類似，只是響應速度較慢。

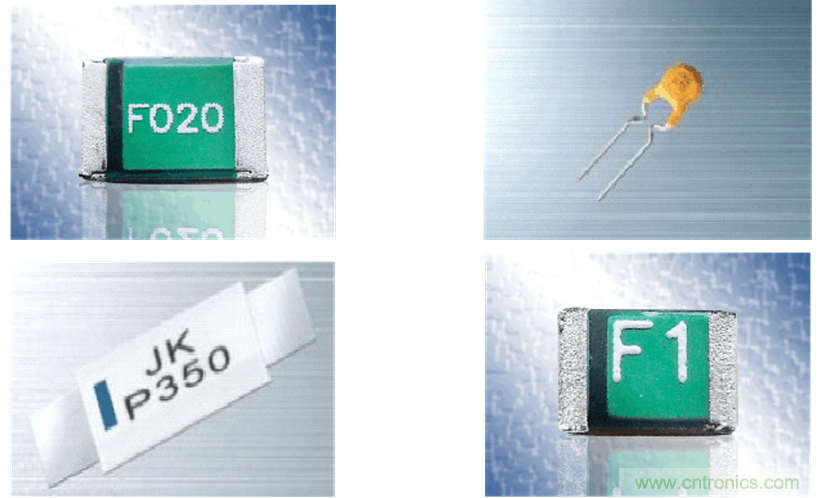

它有三種封裝形式：引線型、薄片型（帶型）和貼裝型。
1、工作原理
（1）PPTC------聚合物自復保險絲由聚合物基體及使其導電的碳黑粒子組成。由于聚合物自復保險絲為導體，其上會有電流通過。當有過電流通過聚合物自復保險絲時，產生的熱量（為I2R）將使其膨脹。從而碳黑粒子將分開、聚合物自復保險絲的電阻將上升。這將促使聚合物自復保險絲更快的產生熱、膨脹得更大，進一步使電阻升高。當溫度達到125°C時，電阻變化顯著，從而使電流明顯減小。此時流過聚合物自復保險絲的小電流足以使其保持在這個溫度和處于高阻狀態。當故障清除后，聚合物自復保險絲收縮至原來的形狀重新將碳黑粒子聯結起來，從而降低電阻至具有規定的保持電流這個水平。上述過程可循環多次。
（2）PPTC可恢復保險絲的動作原理是一種能量的動態平衡，流過PPTC元件的電流由于PPTC的關系產生熱量，產生的熱全部或部分散發到環境中，而沒有散發出去的熱便會提高PPTC元件的溫度。
（3）正常工作時的溫度較低，產生的熱和散發的熱達到平衡。PPTC元件處于低阻狀態，PPTC不動作，當流過PPTC元件的電流增加或環境溫度升高，但如果達到產生的熱和散發的熱的平衡時，PPTC仍不動作。當電流或環境溫度再提高時，PPTC會達到較高的溫度。若此時電流或環境溫度繼續再增加，產生的熱量會大于散發出去的熱量，使得PPTC元件溫度驟增，在此階段，很小的溫度變化會造成阻值的大幅提高，這時PPTC元件處于高阻保護狀態。
2、特性曲線
3、主要特性參數
①保持電流IH：不會使電阻值突變的最大電流。
②觸發電流IT：能使電阻值突然變大的最小電流，一般為保持電流的兩倍。
③動作時間Ttrip：通過5IH（LP系列）或3IH（LBR系列）或規定電流（其它系列）的最大動作時間。電流越大或/和溫度越高，則動作時間越短。
④最大電壓Vmax：在額定電流下能承受的最大電壓，有時也用能承受的最大沖擊電壓Vmaxinterrupt。
⑤最大電流Imax：在額定電壓下能承受的最大故障電流。
⑥動作功率Pdtyp：動作狀態下消耗的功率。
⑦靜態電阻R：在不加電的情況下電阻值應在靜態電阻最小值Rmin和最大值Rmax所確定的范圍之內，即Rmin≤R≤Rmax。特別要指出的是，以上參數都是在溫度為25℃的靜止空氣中的數值，溫度不同時會有所變化。保持電流IH、觸發電流IT、動作時間Ttrip和都隨著溫度的升高而減小，隨著溫度的降低而增大。

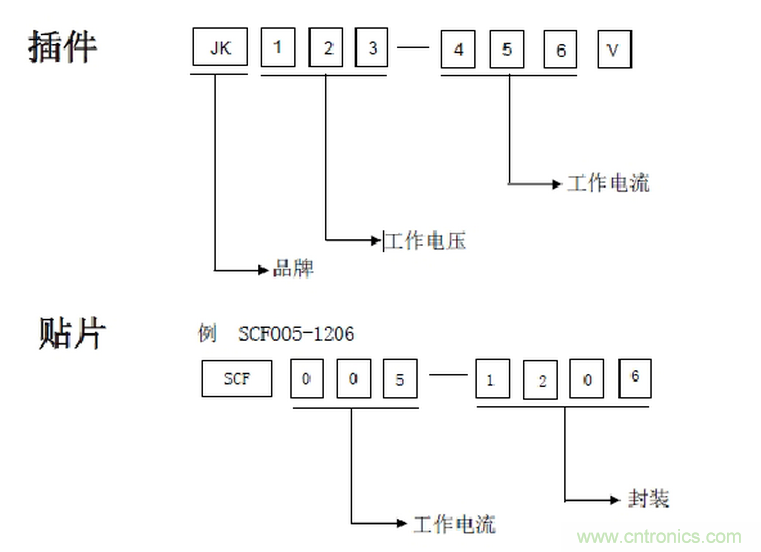

4、命名規則
5、封裝及分類

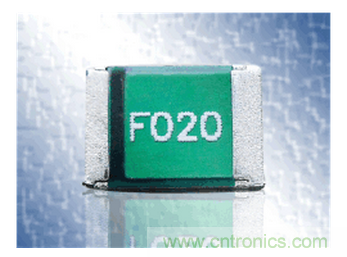

（1）貼片型封裝形式有：0603,0805,1206,1210,1812,2016,2920

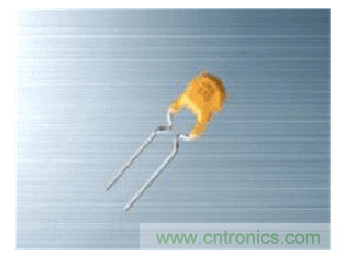

（2）引線型
耐壓值有（V）：06，16，30，60，90，130，250，600

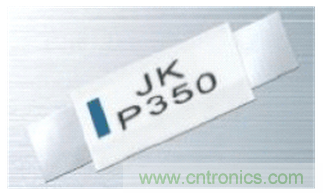

（3）薄片形
6、產品特點
聚合物自復保險絲與普通保險絲最明顯的區別在于其可自復的特性。盡管兩者都能提供過流保護，但是聚合物自復保險絲可以提供很多次過流保護而普通保險絲一旦熔斷，必須更換以使電路正常工作。聚合物自復保險絲的表現有些類似于時間延遲保險絲，兩者都需將自身的散熱考慮進去，但是聚合物自復保險絲不象時間延遲保險絲按照I2t進行散熱，因?yàn)榫酆衔镒詮?fù)保險絲在開始階段并沒有工作。
聚合物自復保險絲與雙金屬片的區別不在于可自復性，雙金屬片當故障仍然存在時便可自復。當其動作時產生較大的電壓并將可能損壞設備的故障重新接通。聚合物自復保險絲會一直處于高電阻狀態直至故障被排除。
聚合物自復保險絲與陶瓷自復保險絲的區別在于它們的初始電阻,對故障的反應時間以及尺寸大小。兩者都屬自復型，但與具有相同保持電流的陶瓷自復保險絲相比，聚合物自復保險絲由于尺寸更小其動作更快。聚合物自復保險絲與可承載過壓裝置聯合使用通常應用于通訊領域。對于許多故障事件，可控硅、氣體放電管或二極管等可承載過壓裝置能夠提供保護。聚合物自復保險絲在某些故障事件中可以保護這些過壓保護裝置，當然聚合物自復保險絲還可以提供過流保護。
如果正確保存實際上聚合物自復保險絲的壽命沒有界限。在過熱、過濕的環境中，聚合物自復保險絲的某些特性可能受到損壞。在通常保存情況下，聚合物自復保險絲壽命可以視為無限。
7、選型及應用
使用指導：
根據線路最大工作電壓V、正常工作電流I、故障電流If及最高使用環境溫度TM選擇合適的型號。在最高使用環境溫度TM時，應滿足：
①IH（TM）略大于I；
②IT（TM）≤If≤Imax；
③Vmax≥V。
這里的線路電壓、電流是指直流或交流有效值。

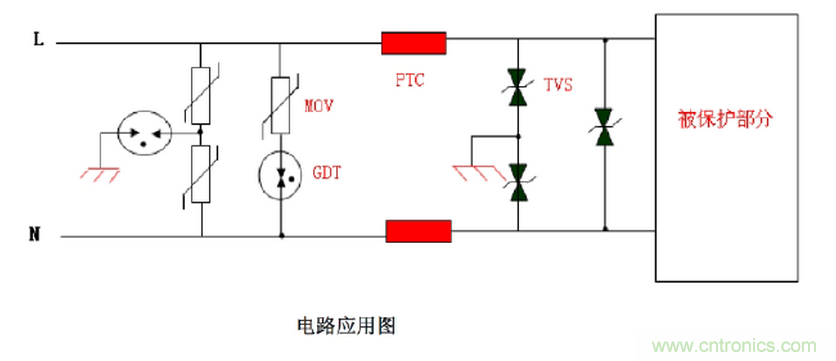

自恢復保險絲一般串聯在需要保護的電路前端使用。用于代替電流保險絲可免除經常更換的麻煩。
