電阻器色環編碼的小秘密,一開始我也不知道!

發布時間:2017-11-20 責任編輯:lina

【導讀】電阻器的阻值、形狀及物理尺寸多有不同。實際上,所有功率額定達到一瓦特的引線電阻器均有特定的色環組合,用以表示其電阻值、容差乃至溫度系數。電阻器通體可能會遍布三到六個色環,其中以四色環最為常見。前幾個色環代表電阻值的有效數位。接下來是一個倍率色環,用來左移或右移小數點的位置。最后方的色環代表容差以及溫度系數。

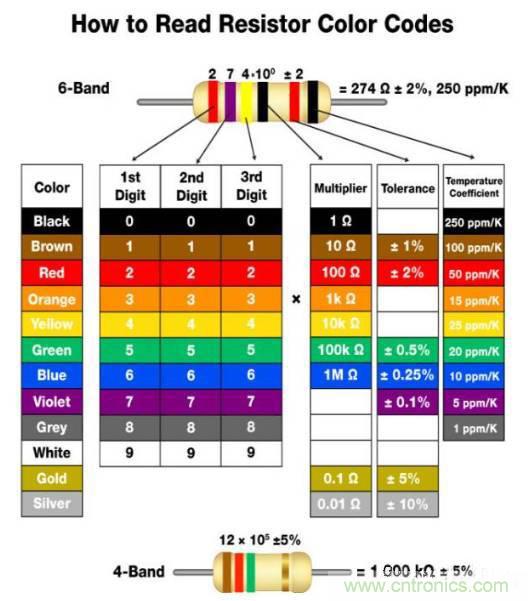

     這里有一張簡單的圖表,可以解釋電阻器的顏色編碼規則。

    電阻器的阻值、形狀及物理尺寸多有不同。實際上,所有功率額定達到一瓦特的引線電阻器均有特定的色環組合,用以表示其電阻值、容差乃至溫度系數。電阻器通體可能會遍布三到六個色環,其中以四色環最為常見。前幾個色環代表電阻值的有效數位。接下來是一個倍率色環,用來左移或右移小數點的位置。最后方的色環代表容差以及溫度系數。

     我們先來看下方的顏色代碼圖,并從一些示例開始入手:

三或四色環電阻器

    前兩個色環表示以歐姆為單位的電阻值的前兩位數字。在 3 環 或 4 環電阻器上,第三個色環表示倍率。這一倍率可改變小數位的位置,以此來表示從兆歐姆到毫歐姆之間的任意數量級。第四個色環表示容差。記住,如果 3 環電阻器上沒有此色環的話,那么其默認容差為 ±20%。

5 環或 6 環電阻器

    高精度電阻器另有一個色環,用來表示第三位有效數字。如果您的電阻器擁有 5 個或 6 個色環,那么第三個色環即為此色環,與第一和第二個色環組合在一起表示數字。繼續向右看,第四個色環表示倍率,第五個則表示容差。6 環電阻器與 5 環電阻器基本屬于同一類型,多出來的一個色環表示可靠性,或者說是溫度系數 (ppm/K) 規格。以第六個色環最常用的棕色為例,溫度每改變 10°C 會導致電阻值變化 0.1%。

有關電阻器顏色代碼的常見問題

我該如何辨別從哪端開始讀取電阻器的信息?

    ● 就很多電阻器而言,其中某些色環的間距更緊密或集中于某一端。將電阻器拿在手中,使這些聚集的色環處在左側方向。然后從左向右讀取電阻器信息。

    ● 電阻器的最左側絕不可能是金屬色的色環。如果電阻器某端的色環為金色或銀色,那么其電阻容差為 5% 或 10%。放置這種電阻器時,要讓此色環位于右側,然后同樣地,從左向右讀取該電阻器的信息。

    ● 一般的電阻器阻值范圍從 0.1 歐姆至 10 兆歐姆。由此可以得出,4 環電阻器的第三個色環總是藍色 (106) 或代表更低數值的顏色,而 5 環電阻器的第四個色環總是綠色 (105) 或代表更低數值的顏色。

為什么我的高壓電阻器沒有金屬色的色環?

    在高壓電阻器上,黃色和灰色取代金色和銀色,以避免其表面涂層中帶有金屬微粒。

何為零歐姆電阻器?

    零歐姆電阻器很好辨認,只有一個黑色的色環,基本充當電路連線,用來連接印刷電路板上的布線。它們采用與電阻器類似的封裝方法,因此用來放置電阻器的自動化設備同樣可用來將其放置到電路板上。這一設計免除了借助其他設備來安裝跳線的麻煩。

記憶圖表中的顏色順序有無訣竅?

    盡管網絡上有些幫助你記憶電阻器顏色代碼表的方法,但效果良莠不齊。另一種色表記憶法是,將黑色視為無物,即“0”,而白色則視為所有顏色的組合,即最高值“9”。

    在色表的中間位置,你會看到按照順序排列的標準彩虹色,用以表示數字 2 至 7,這時候你童年時學習過的 ROY-G-BIV(紅橙黃綠藍靛紫)就派上用場了,只不過少了其中的靛色。只需要記住,黑色和紅色之間的棕色代表“1”,紫色和白色之間的灰色代表“8”,然后就大功告成了!

何為“可靠性”色環?

    軍用電阻器中的 4 環電阻器通常還有一個額外的色帶,用來表示可靠性,或者說是每 1000 工作小時的故障率 (%)。而這很少出現在商業電子產品中。
