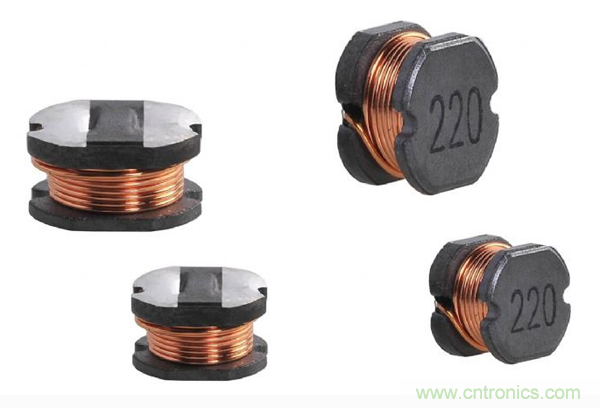

貼片功率電感的不良現象及解決方法

發布時間:2019-01-11 責任編輯:xueqi

【導讀】貼片電感的不良品有幾種現象:組裝偏移,磁芯崩缺,磁芯下限,印刷不良,感量高,對于每一種以下都有相對應的解決方法,可以提高產品的合格率,希望可以幫助到大家!


不良表現的表現方式主要有以下幾種:

1、組裝偏移
2、磁芯崩缺
3、磁芯下限
4、印刷不良
5、感量高

對于每一種都有相對應的解決方法,可以提高產品的合格率!

1、組裝偏移

由于貼片功率電感由磁芯、磁罩、與BASE配合組裝成型的。在公差與配合協調不是很到位的情況下,便會產生一定的組裝位移,因為磁芯、磁罩、BASE均有不同的公差范圍,如果均能夠取中心值那么便會杜絕掉組裝偏移的產生。

2、磁芯崩缺

磁芯采用鐵粉在高溫下燒結而成,抗沖擊強度不高,在組裝過程中高溫膠水在烤箱穩定的作用下,產生一定的粘接強度。如果此時產品排列太密集或者使用膠量過多,從產品中溢出來的膠水將附著在附近的產品上,使產品相互粘連著,在用力去下產品時將會拉掉附著膠。水部位的磁芯,產品磁芯崩缺現象,杜絕方法有:適度使用膠量同時產品排列密度控制。

3、磁芯傾斜

磁芯傾斜,通常也會叫做組裝不良。確實磁芯下限是因為組裝過程中造成的不良。由于磁芯、磁環均有固定的卡槽位,如果磁芯放入磁環時位放入卡槽位,放在了輪廓上,將會產生一邊高一邊低的現象,磁芯便會傾斜著。由此產生不良,杜絕不良產生的方法必須對準相應的卡槽位。

4、印刷不良

從印刷不良可分為:印字短字、印字模糊、印字印反等。造成這些不良現象基本上是網版清洗度不夠,印字的力度不夠,印字網版對位不準等。

5、感量高

一般是生產功率電感的過程中造成的。如線圈圈數不準,磁芯成分的問題,已經繞線的排線平整度,以及封裝的密閉性,同時組裝的配合也會關聯到電感量的不良。在電感這個行業,對電感量偏差控制稍稍不夠精致,便導致大量的不良產生。
